(22) 拆卸标准料带，从带式送料器拆卸治具，测量结束。
Note
接着进行相同机种送料器的测量时，请从 (5) 的标准料带安装开始进
行。
进行不同机种送料器的测量时，请从 (3) 的程序变更开始进行。
注意
若从治具上拆卸附着标准料带的带式送料器，就有可能被标准
料带切伤手指或弄弯等损坏标准料带。
请拆卸标准料带后，从治具上拆卸带式送料器。
Reference
关于标准料带的安装，请参照“第四节2.1标准料带的安装以及拆
卸方法”。
0511-001
2.送料器的测量
4-22
0511-001
2.1标准料带的安装以及拆卸方法
2.1 标准料带的安装以及拆卸方法
Reference
关于 GXH 系列带式送料器请参照“GXH 系列带式送料器使用说明书”。
2.1.1 标准料带的安装步骤
(1)用手指按住带式送料器的抑制器顶端，按顶端钩的下部，抬起抑
制器。
(2)确认滑道面和抑制器背面是否附着异物 ( 片状元件或垃圾等 )。
Notice
若在附着异物的状态下安装标准料带，就有可能导致抑制器和
标准料带的变形或无法进行正确的吸取位置的测量，因此请务
必去除。
(3)如下图所示，从带式送料器顶端插入标准料带。
8mm 宽带式送料器时，请用手指轻轻按住抑制器的顶端并插入。

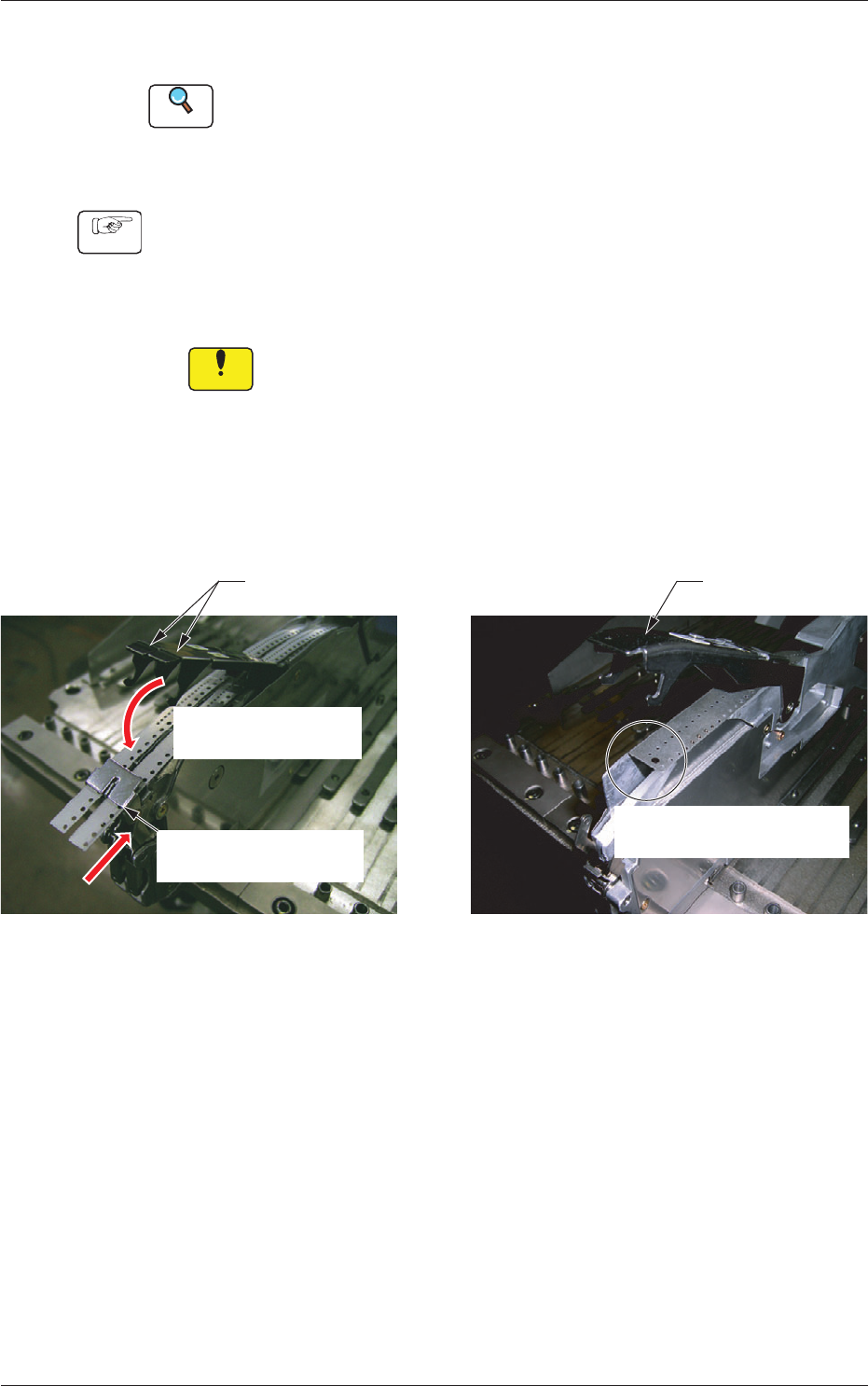

Fig.D27
(4)在滑道部安装标准料带，使料带的链轮齿孔对准链轮齿销。
(5)确认在标准料带上是否散乱着异物 ( 片状元件或垃圾等 )。
(6)轻轻放下抑制器。
Procedure
①用手指轻轻按住抑制器
②插入到料带排出引导槽的
顶端
插入到滑道开始弯曲的位置
抑制器 抑制器
8mm 宽带式送料器时 12/16mm 宽以上的带式送料器时
4-23
0511-001
2.1标准料带的安装以及拆卸方法
(7)在放下抑制器的状态下，按住顶端钩上部，固定抑制器。
Fig.D28安装标准料带的状态
2.1.2 标准料带的拆卸步骤
(1)用手指一边按住带式送料器的抑制器顶端，一边按住顶端钩下部，
并抬起抑制器。
(2)拔出标准料带。
(3)轻轻放下抑制器。
(4)在放下抑制器的状态下，按住顶端钩上部，固定抑制器。
注意
标准料带是用薄金属制作而成，因此有可能切伤手指等。
请注意使用。
Procedure
GT-08080 GT-12160
