4 -B 051 1 - 001

4-A

0511-001

第四节

送料器的测量

本章节说明送料器的测量。

· 标准位置的登录 ( 治具原点对齐 )

· 送料器的测量

· 吸取位置高度的测量方法

· 送料器测量用程序的初期设定值

4-B

0511-001

4-1

1. 标准位置的登录 ( 治具原点对齐 )

请在作业前将治具的电器设备箱电源转到“ON”侧，然后接通个人计

算机电源，启动送料器调整治具软件。

Notice

PC 电源处于“ON”状态时，若将电器设备箱电源转到“OFF”侧，有

时也会切断供给到个人计算机的电源而损坏个人计算机。

Procedure

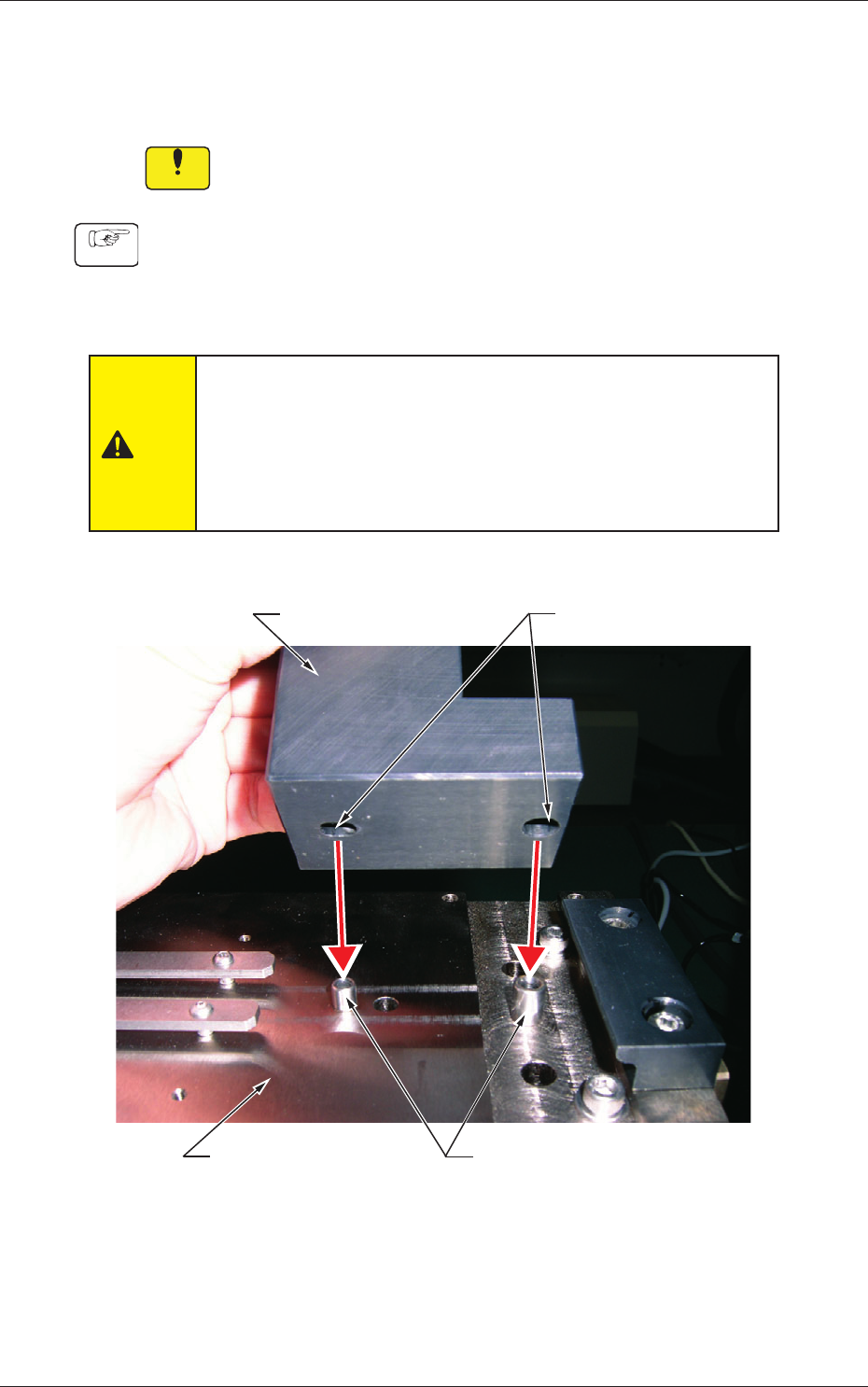

(1)在治具的调整台安装吸取位置标准治具。

安装时，请对齐吸取位置标准治具的孔和调整台的销。

 安装前请确认调整台的安装面及吸取位置标准治具底面是否有垃

圾等。

注意

•

吸取位置标准治具很重，因此若不小心掉落，就有可能砸

伤脚部或损坏治具。

请注意不要掉落。

•

LED 照明使用二级激光，因此请不要窥视。

以免伤眼。

Fig.D1

1.标准位置的登录 ( 治具原点对齐 )

0511-001

吸取位置标准治具

销

孔

调整台
