4-14 • TypeNo.( 类型编号 )、TypeName( 类型名 ) 及序列号的确认 在界面上显示类型编号、类型名、序列号，请确认。 ( 用自动类型变更不能检索的类型以及用其他类型进行检查时，请 手动新建类型或变更类型。) Fig.D16 • 确认是否显示十字线 不显示时，请按个人计算机界面的 [+] 按钮，显示十字线。 Note • 精度检查实行的暂停 检查开始时按下的 [START] 按钮在实行中变为 [STOP]…
4-13

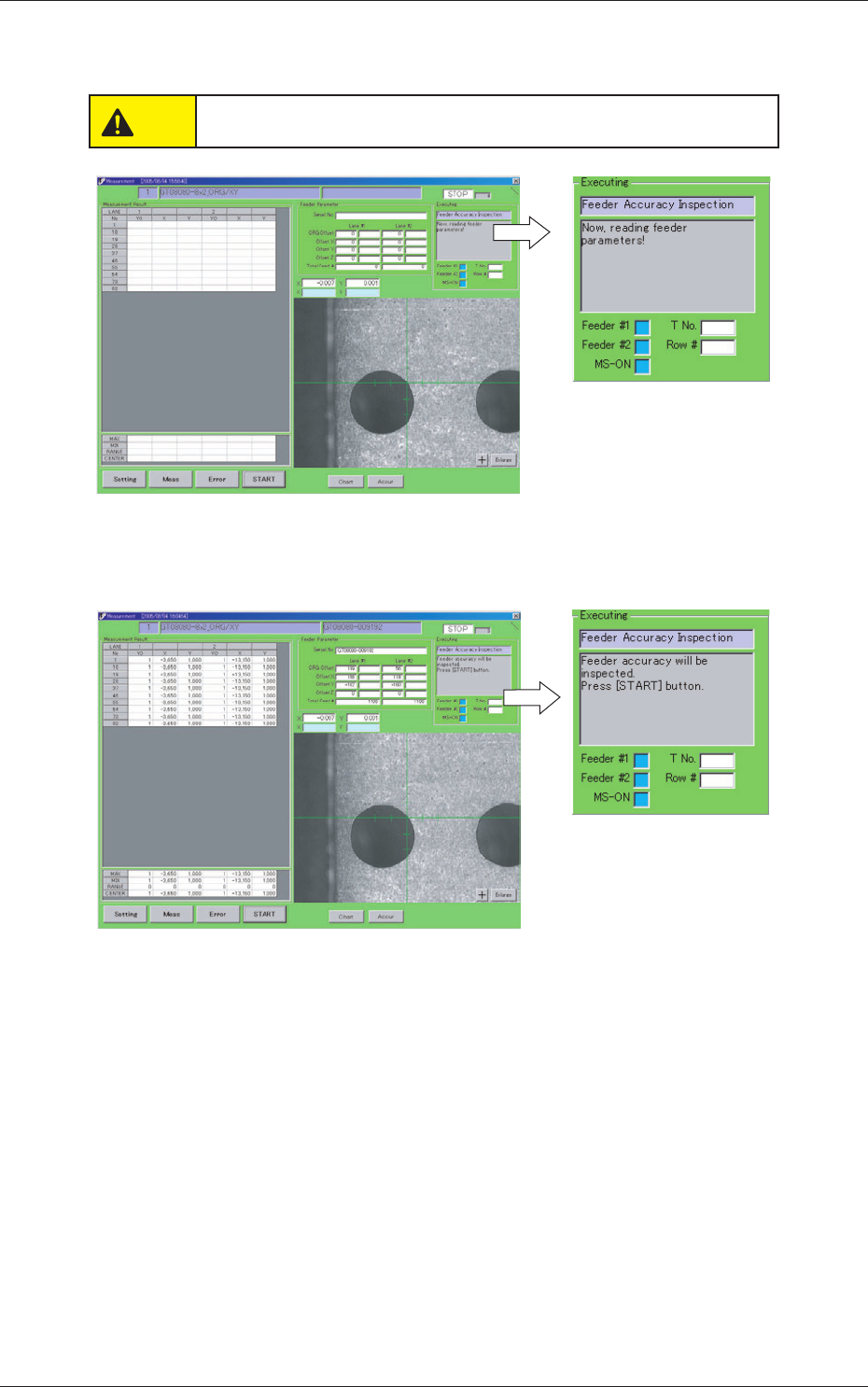

(8)请放下治具的铰接夹，固定带式送料器。
读取参数。
注意
在治具上固定带式送料器时，请注意手指不要被铰接夹夹住。
Fig.D14
(9)结束读取时出现以下界面，因此请确认以下内容。
Fig.D15
2.送料器的测量
0511-001
4-14
•

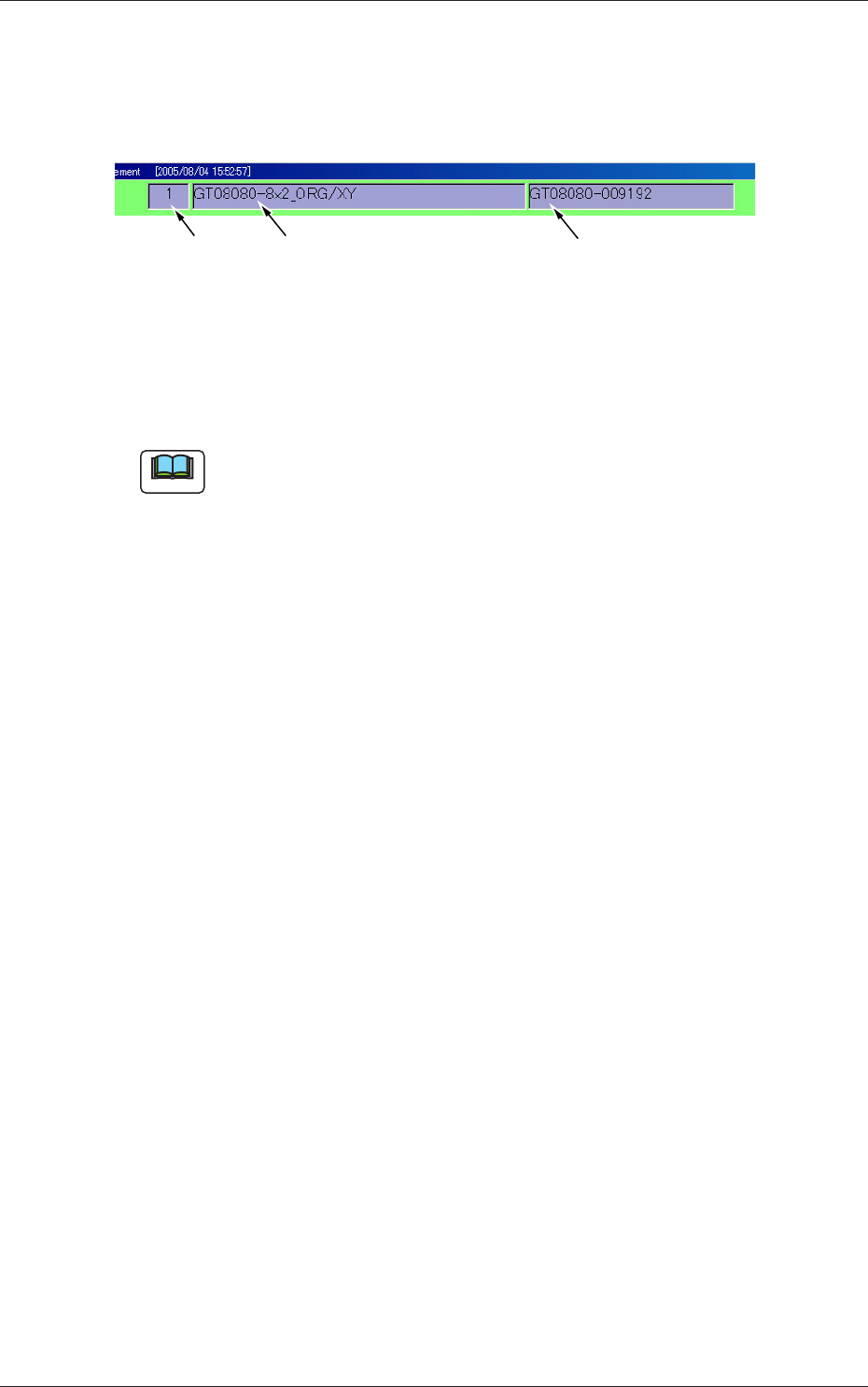

TypeNo.( 类型编号 )、TypeName( 类型名 ) 及序列号的确认
在界面上显示类型编号、类型名、序列号，请确认。
( 用自动类型变更不能检索的类型以及用其他类型进行检查时，请
手动新建类型或变更类型。)
Fig.D16
•
确认是否显示十字线
不显示时，请按个人计算机界面的 [+] 按钮，显示十字线。
Note
•
精度检查实行的暂停
检查开始时按下的 [START] 按钮在实行中变为 [STOP]。
按此按钮，成为暂停状态。
暂停中时，界面右上部的实行状态显示标签显示为 [PAUSE]。
在此状态下进行继续实行时，再次按 [START] 按钮，就能继续实行。
•
精度检查实行的中止
中止检查时，从暂停中状态按下界面左上部显示的 [RESET] 按钮。
显示中断顺序实行的确认对话框。
按 [YES] 按钮，中断结束检查顺序。
2.送料器的测量
0511-001
序列号类型名类型编号
4-15
(10)按界面的 [START] 按钮。
除去以下两点，实行精度检查。
•
类型数据存在不适情况时
有不适项目时，显示警告消息框，不能实行精度检查。
请修正不适数据。
•
“LotDataInp( 批量数据 )”界面的显示
在类型数据中，批量信息输入省略标记成为 0 或设置为 1 时，只
有在初次实行时显示“LotDataInp”界面，需要进行批量信息
的设定。
设定结束后，按 [START] 按钮，实行精度检查。
Reference
关于批量信息输入省略标记，请参照“第三节4.“Type
Setting( 类型设定 )”界面”。

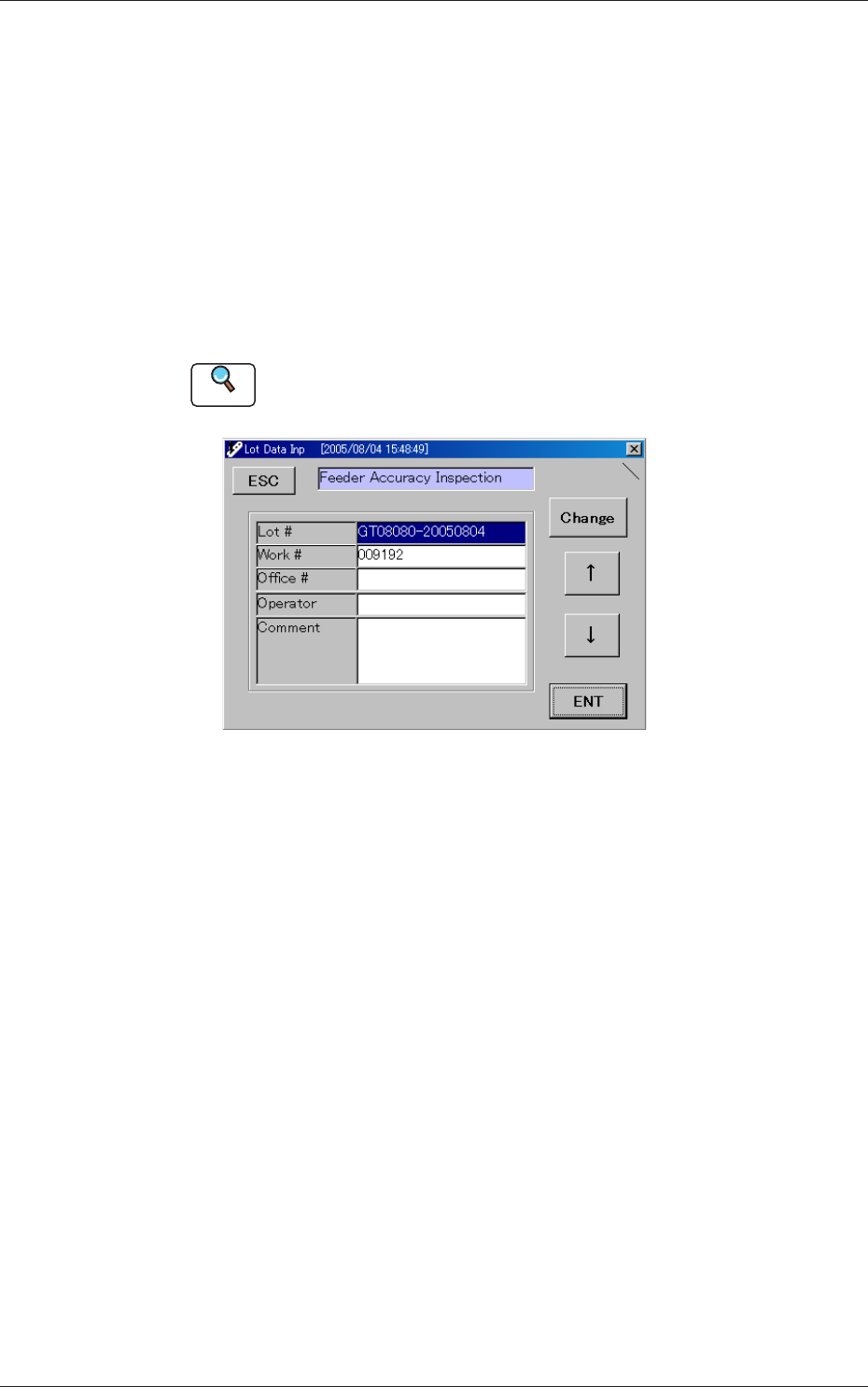

Fig.D17“LotDataInp”界面
Lot#
: 自动变更为“类型 -yyyymmdd”，成为记录文件
( 批量编号 ) 名。
(yyyy= 公元 4 位 mm= 月 dd= 日
例 :2004/08/17=20040817)
Work# : 序列号序列部的数值自动被输入。
( 工作编号 )
Office#
: 可以输入任意字符列 ( 对应汉字假名 )。
( 事务所名称 )
Operator : 可以输入任意字符列 ( 对应汉字假名 )。
( 操作员名称 )
Comment : 可以输入任意字符列 ( 对应汉字假名 )。
( 注释 )
0511-001
2.送料器的测量
