4-4 Note 按 “MasterSetting”界面中的 [Enlarge( 放大 )] 按钮，便放 大界面。  返回原来界面时，按 [Return( 返回 )] 按钮。 Fig.D5 (5) 按测微计的“ZERO/ABS”开关，将测微计头的显示重新设置为 “0.000” 。 Fig.D6测微计 1.标准位置的登录 ( 治具原点对齐 ) 051 1-001 “ZERO/ABS”开关

100%1 / 119
4-3

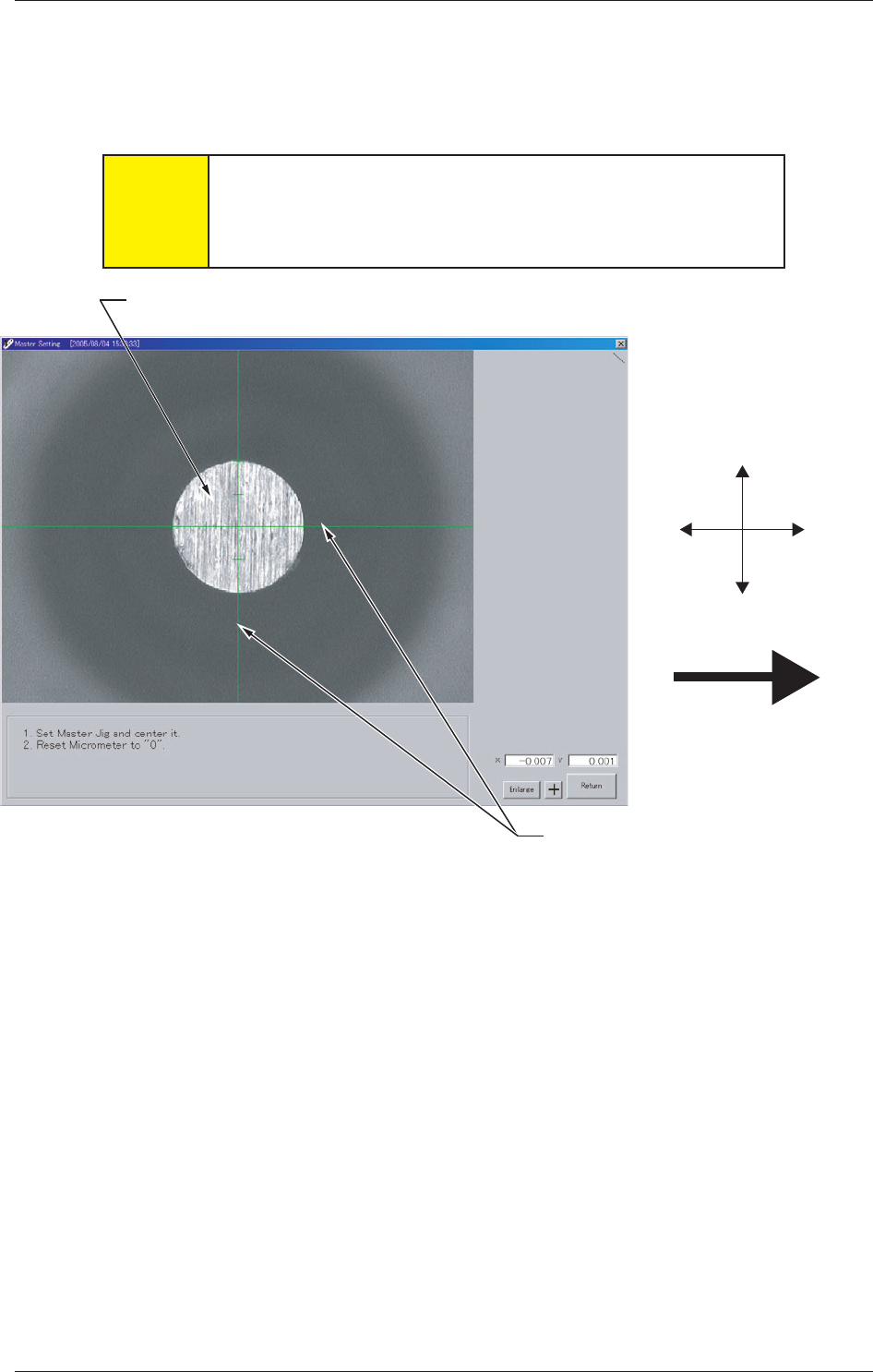

(3)显示“MasterSetting( 校对调整 )”界面，请确认界面中是否显
示十字线。
不显示时，请按界面的 [+] 按钮，显示十字线。
(4)移动测微计对齐十字线中心和吸取位置标准治具的销中心。
注意
请避免测微计受到人或物的强烈撞击。
以免导致测微计损坏曲而影响送料器的元件吸取位置调整的精
度。
X (-)
Y (-)
X (+)
Y (+)
Fig.D4“MasterSetting”界面
1.标准位置的登录 ( 治具原点对齐 )
0511-001
料带传送方向
十字线
吸取位置标准治具的销
4-4

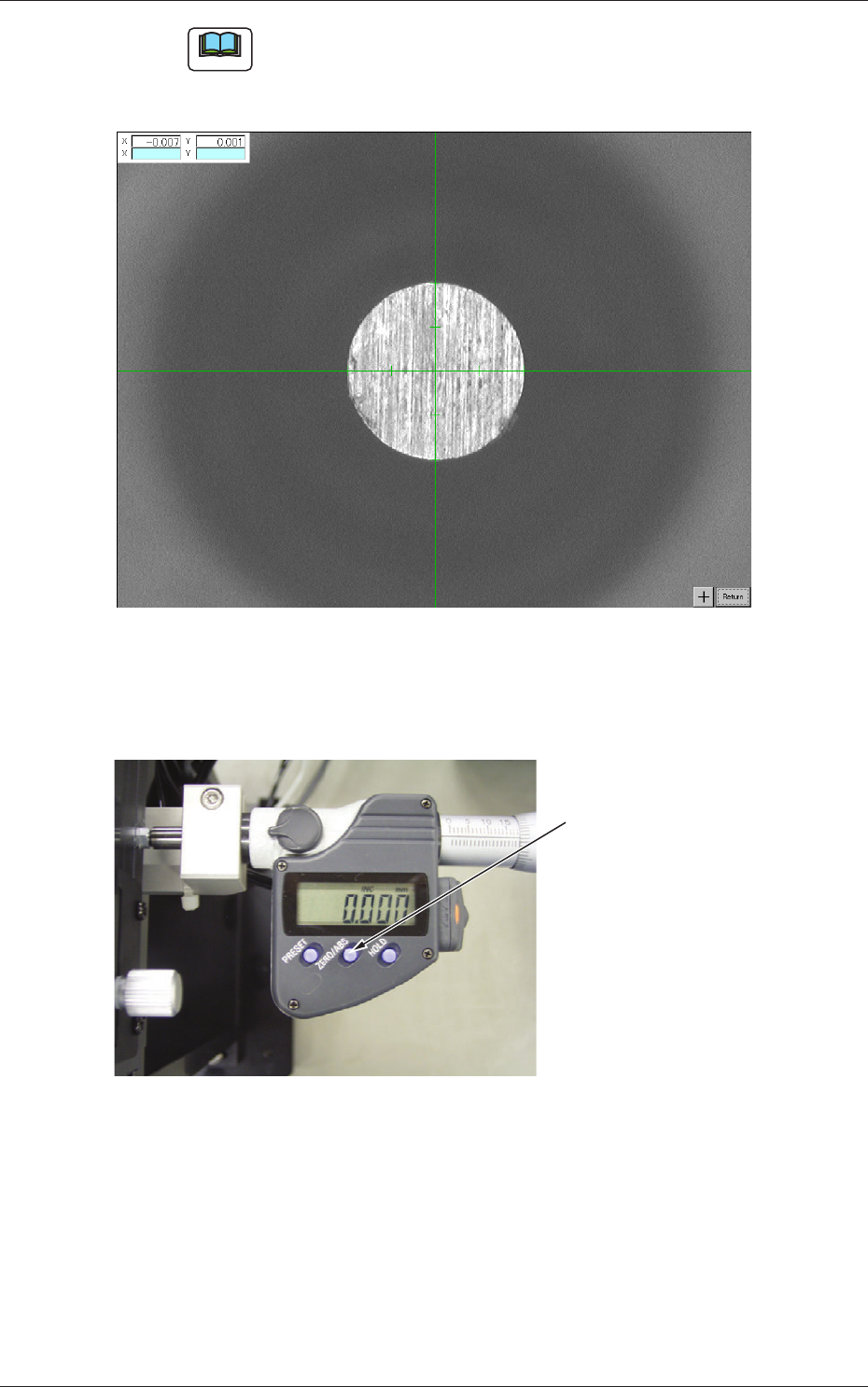

Note
按“MasterSetting”界面中的 [Enlarge( 放大 )] 按钮，便放
大界面。
返回原来界面时，按 [Return( 返回 )] 按钮。
Fig.D5
(5)按测微计的“ZERO/ABS”开关，将测微计头的显示重新设置为
“0.000”。
Fig.D6测微计
1.标准位置的登录 ( 治具原点对齐 )
0511-001
“ZERO/ABS”开关
4-5
(6)按“MasterSetting”界面的 [Return] 按钮。

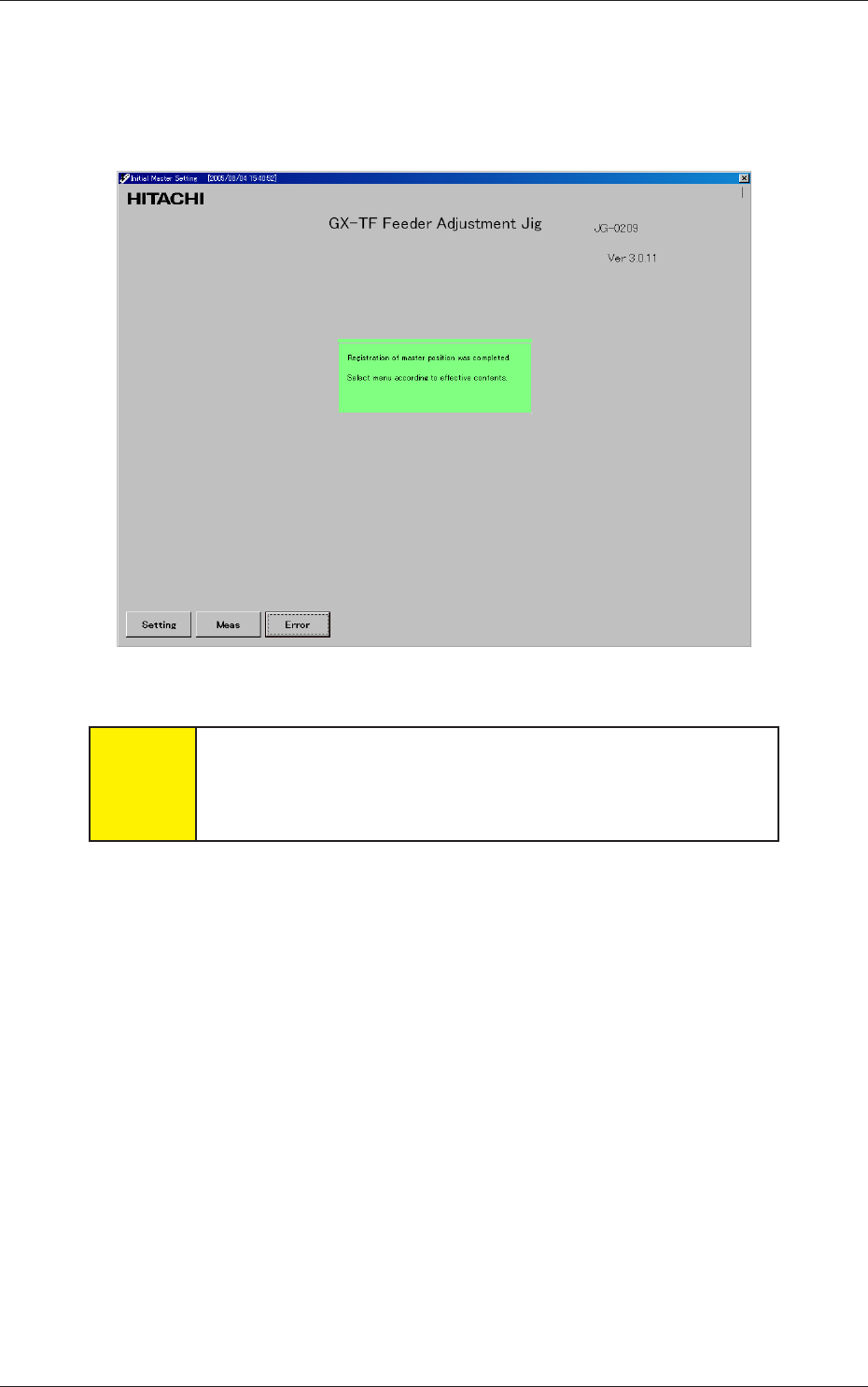

(7)在“InitialMasterSetting( 初期 ) 界面”显示以下消息，结束
标准位置的登录。
请从治具调整台拆卸吸取位置标准治具。
Fig.D7
注意
拆卸吸取位置标准治具时，请轻轻抬起。
以免导致吸取位置标准治具突然松脱而碰撞或损坏吸取位置摄
像机。
1.标准位置的登录 ( 治具原点对齐 )
0511-001
