4-16 (11) 进行送料器识别标记位置的测量。 以下对话框显示三秒钟。 Fig.D18 (12) 请移动测微计，对齐识别标记位置孔和十字线中心。 4 2 4 2 Fig.D19识别标记位置 2.送料器的测量 051 1-001 G*-12160 以上的识别标记位置 ( 图解 G*-24320) G*-0808*的识别标记位置 传送方向

100%1 / 119
4-15
(10)按界面的 [START] 按钮。
除去以下两点，实行精度检查。
•
类型数据存在不适情况时
有不适项目时，显示警告消息框，不能实行精度检查。
请修正不适数据。
•
“LotDataInp( 批量数据 )”界面的显示
在类型数据中，批量信息输入省略标记成为 0 或设置为 1 时，只
有在初次实行时显示“LotDataInp”界面，需要进行批量信息
的设定。
设定结束后，按 [START] 按钮，实行精度检查。
Reference
关于批量信息输入省略标记，请参照“第三节4.“Type
Setting( 类型设定 )”界面”。
Fig.D17“LotDataInp”界面
Lot#
: 自动变更为“类型 -yyyymmdd”，成为记录文件
( 批量编号 ) 名。
(yyyy= 公元 4 位 mm= 月 dd= 日
例 :2004/08/17=20040817)
Work# : 序列号序列部的数值自动被输入。
( 工作编号 )
Office#
: 可以输入任意字符列 ( 对应汉字假名 )。
( 事务所名称 )
Operator : 可以输入任意字符列 ( 对应汉字假名 )。
( 操作员名称 )
Comment : 可以输入任意字符列 ( 对应汉字假名 )。
( 注释 )
0511-001
2.送料器的测量
4-16

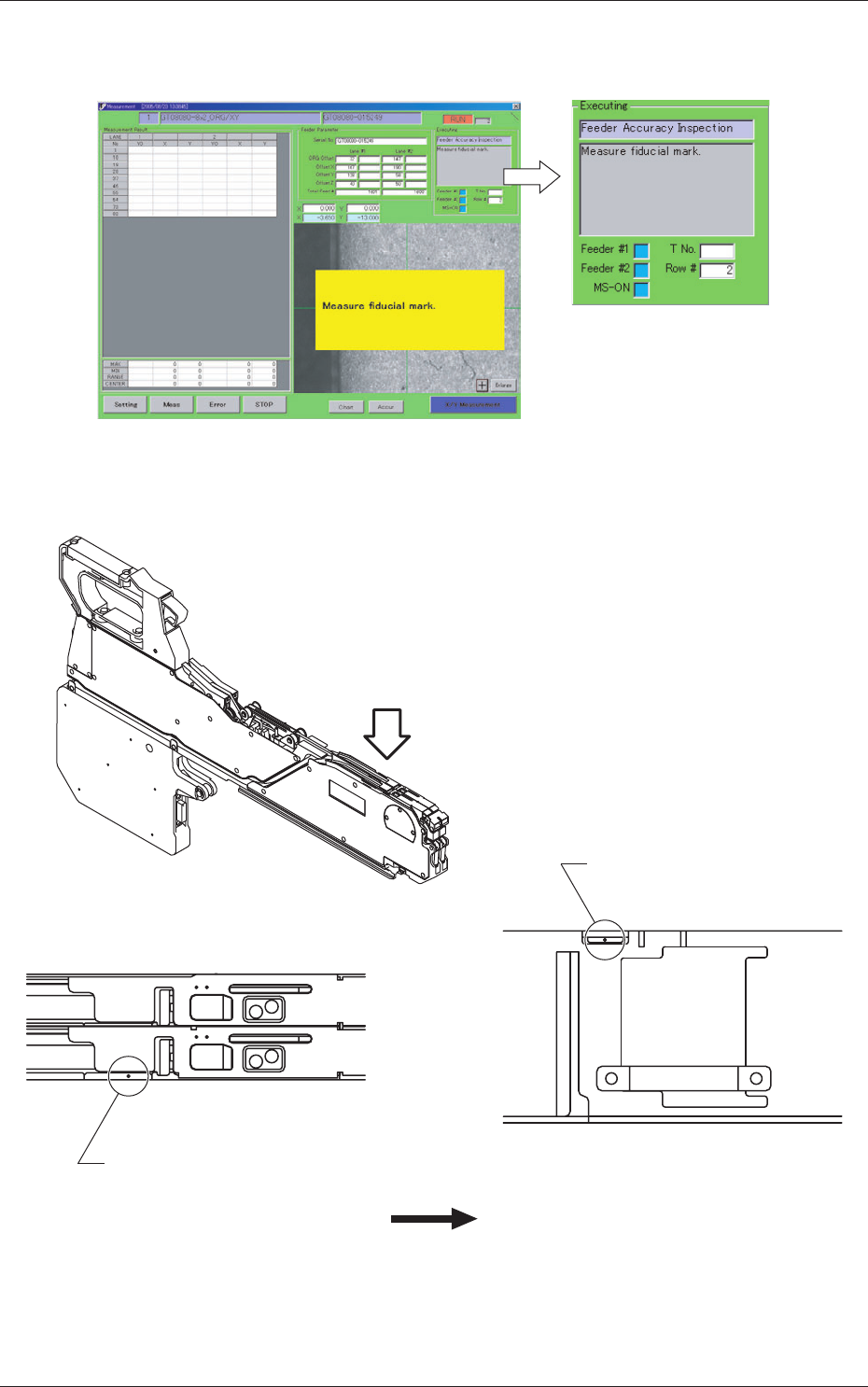

(11)进行送料器识别标记位置的测量。
以下对话框显示三秒钟。
Fig.D18
(12)请移动测微计，对齐识别标记位置孔和十字线中心。
4
2
4
2
Fig.D19识别标记位置
2.送料器的测量
0511-001
G*-12160 以上的识别标记位置
( 图解 G*-24320)
G*-0808*的识别标记位置
传送方向
4-17
0511-001
2.送料器的测量
Note
识别标记位置在 PC 界面的 XY 位置中大概处于下表位置。
TableD4
机　　种 X Y
G*-0808*
-
3.650
-
13.000
G*-12160 以上
-
13.950
-
13.000
Fig.D20
(13)按下键盘的空格键或界面的 [X/YMeasurement(XY 测量 )] 按钮，
进行识别标记位置的测量。
(14)接着进行吸取位置的测量。
以下对话框显示三秒钟。
Fig.D21
个人计算机界面的
XY 位置
请对齐识别标记位
置孔和十字线中心。
