Betriebsanleitung SIPLACE HF-Serie 3 Technische D aten Softwareversion SR.50x. xx Ausgabe 01/2006 DE 3.4 Abmessungen und Gewicht der Automaten 103 3.4.5 Abst and der rechten LP-T rans port seite von der Maschinenmitte 3.…

100%1 / 374
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.4 Abmessungen und Gewicht der Automaten Softwareversion SR.50x.xx Ausgabe 01/2006 DE
102
3.4.4 Abstandsmaße der Maschinenfüße
3
Abb. 3.4 - 4 Abstandsmaße der Maschinenfüße in Millimeter
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 3.4 Abmessungen und Gewicht der Automaten
103
3.4.5 Abstand der rechten LP-Transportseite von der Maschinenmitte
3.4.5.1 Einfachtransport
3
Abb. 3.4 - 5 Abstand der rechten LP-Transportseite von der Maschinenmitte in Millimeter
(Einfachtransport)
3
M Maschinenmitte
T LP-Transportrichtung
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.4 Abmessungen und Gewicht der Automaten Softwareversion SR.50x.xx Ausgabe 01/2006 DE
104
3.4.5.2 Doppeltransport
3

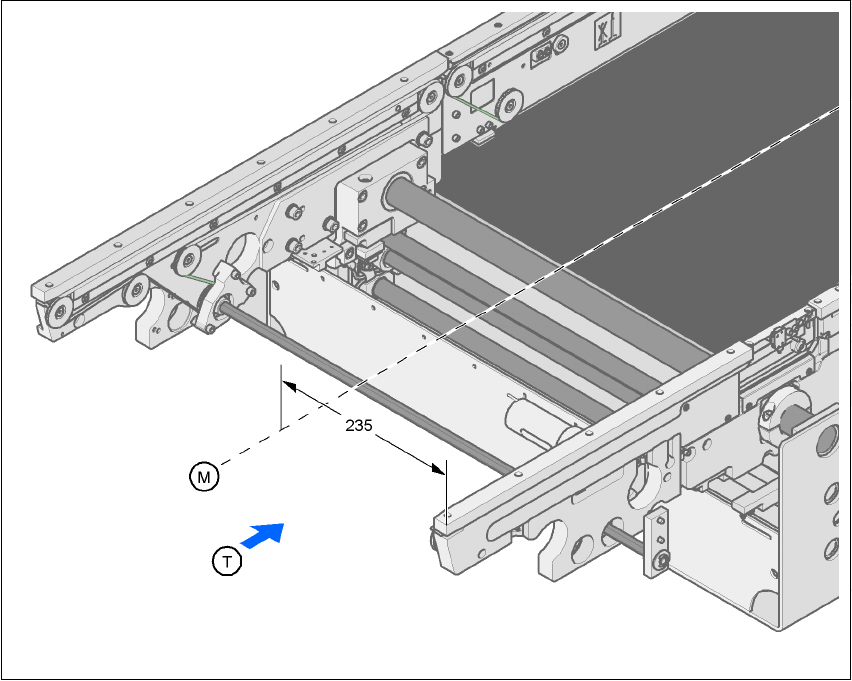

Abb. 3.4 - 6 Abstand der rechten LP-Transportseite von der Maschinenmitte in Millimeter
(Doppeltransport)
3
M Maschinenmitte
T LP-Transportrichtung
