Betriebsanleitung SIPLACE HF-Serie 6 BE-Han dling Softwareversion SR.50x. xx Ausgabe 01/2006 DE 6.5 Leergurtleitkanal - Trennblech demontieren 283 6.5 Leergurtleitkanal - T rennblech demonti eren In der S tandardve rsion…
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.4 Gurtabfallrutsche SIPLACE HF Softwareversion SR.50x.xx Ausgabe 01/2006 DE
282
6.4 Gurtabfallrutsche SIPLACE HF
6
Abb. 6.4 - 1 Gurtabfallrutsche SIPLACE HF
Die Gurtabfallrutsche SIPLACE HF wird an der BE-Wageneinzugsvorrichtung eingehängt. Der
vom Gurtschneidgerät zerkleinerte Gurtabfall gleitet auf der Gurtabfallrutsche in den Abfallbehäl-
ter des BE-Wagens.
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.5 Leergurtleitkanal - Trennblech demontieren
283
6.5 Leergurtleitkanal - Trennblech demontieren
In der Standardversion kann der Leergurtleitkanal Gurte mit einer Taschenhöhe bis maximal
17 mm zum pneumatischen Gurtschneidgerät führen.
6

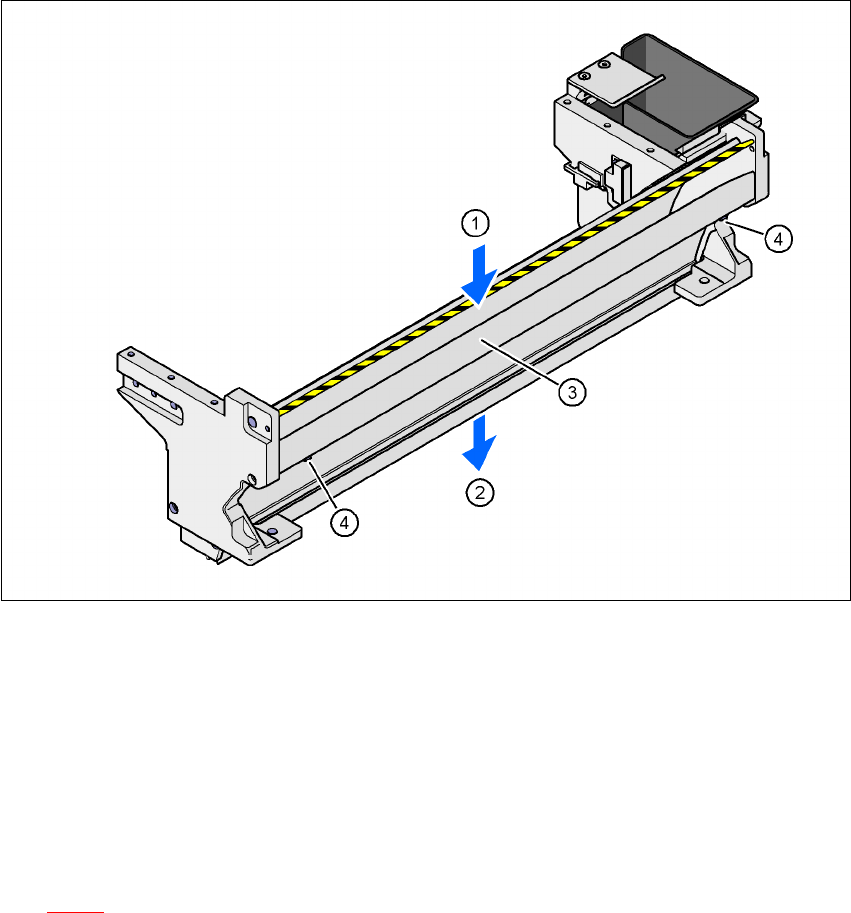

Abb. 6.5 - 1 Leergurtleitkanal mit Bauelemente-Abwurfbehälter
(1) Einlassspalt für die Leergurte
(2) Austrittsspalt für die Leergurte oberhalb des pneumatischen Schneidgeräts
(3) Trennblech für Gurte < 17 mm, für Gurte > 17 mm demontierbar
(4) Schraube DIN 84 - M3x6, 2 Stück
Werden Zuführmodule eingesetzt, die Gurte mit einer Taschenhöhe > 17 mm verarbeiten, wie dies
beispielsweise beim 44 mm S DP-Zuführmodul der Fall ist, so muss das Trennblech (Pos. 3 in
Abb. 6.5 - 1
) entfernt werden.
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.5 Leergurtleitkanal - Trennblech demontieren Softwareversion SR.50x.xx Ausgabe 01/2006 DE
284
WARNUNG 6
Æ Schalten Sie zur Demontage des Trennblechs den Automaten am Hauptschalter aus.
Æ Trennen Sie den Automaten von der Netz- und Druckluftversorgung.
Æ Sichern Sie den Automaten gegen Widereinschalten, wie dies in Abschnitt 2.10, Seite 85 be-
schrieben ist.
Æ Warten Sie so lange, bis der Betriebsdruck des Schneidgeräts auf 0 MPa abgesunken ist.
Æ Tragen Sie feste Schutzhandschuhe.
Æ Greifen Sie nicht in das Innere des Leergurtleitkanals.
Æ Lösen Sie die beiden Schlitzschrauben (Pos. 4 in Abb. 6.5 - 1)
Æ Ziehen Sie das Trennblech heraus.
HINWEIS
Positionieren Sie Zuführmodule mit niedrigen Taschen nicht unmittelbar neben Zuführmodulen
mit hohen Taschen. Die Leergurte könnten sich überlappen und stauen.
