Betriebsanleitung SIPLACE HF-Serie 5 Aufgaben an der Maschine
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 5.3 Kontrollgang durchführen
231
5

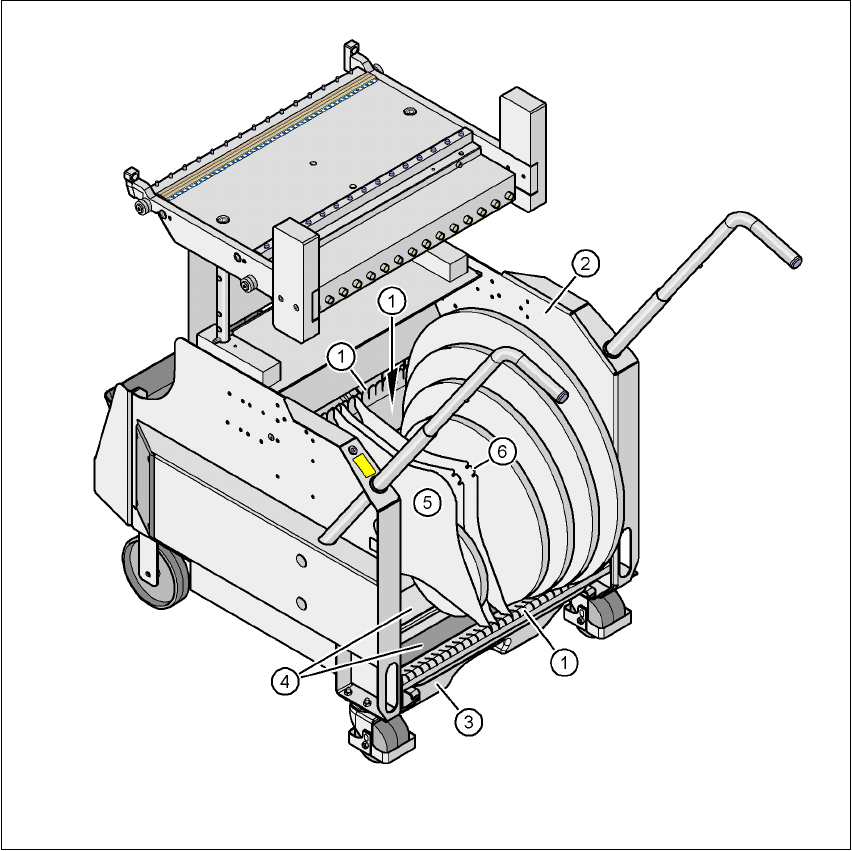

Abb. 5.3 - 2 Trennbleche im Gurtcontainer
(1) Führungsleiste für die Trennbleche
(2) Gurtcontainer
(3) Gurtabfallbehälter
(4) Gleitauflagen für die Gurtrollen
(5) Lage des Trennblechs, wenn keine Steckachsen verwendet werden
(6) Lage des Trennblechs, wenn Steckachsen verwendet werden
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE HF-Serie
5.3 Kontrollgang durchführen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
232
5.3.5 Steckachsen für große Gurtrollen verwenden
Æ Setzen Sie für große Gurtrollen Steckachsen in die Trennbleche ein.
HINWEIS
Wir empfehlen, bei Gurtspulen mit einem Durchmesser ab 15" (381 mm) Steckachsen zu ver-
wenden, um die Betriebssicherheit der Zuführmodule zu gewährleisten.
5
Abb. 5.3 - 3 Steckachsen für große Spulen einsetzen
5
(1) BE-Wagen
(2) Position der Steckachsen
(3) Trennblech
(4) Steckachse (vergrößert)
Betriebsanleitung SIPLACE HF-Serie 5 Aufgaben an der Maschine
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 5.4 Zuführmodule rüsten
233
5.4 Zuführmodule rüsten
5
Abb. 5.4 - 1 BE-Tisch mit 15 Stellplätzen für S-Zuführmodule
(1) S-Zuführmodul
(2) Zentrierstift
(3) Kalotte
(4) BE-Tisch
(5) Anschlusskabel des S-Zuführmoduls
