Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit Softwareversion SR.50x. xx Ausgabe 01/2006 DE 2.9 Energiezus tand des Automaten nach Auss chalten des Hauptschalters 83 2 Abb. 2.9 - 5 S tromversor gungseinschub, R…
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters Softwareversion SR.50x.xx Ausgabe 01/2006 DE
82
2
Abb. 2.9 - 4 Stromversorgungseinschub, Frontansicht
2
Q1 Hauptschalter
X102 Servicesteckdose
F1 Sicherung für Servicesteckdose
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters
83
2

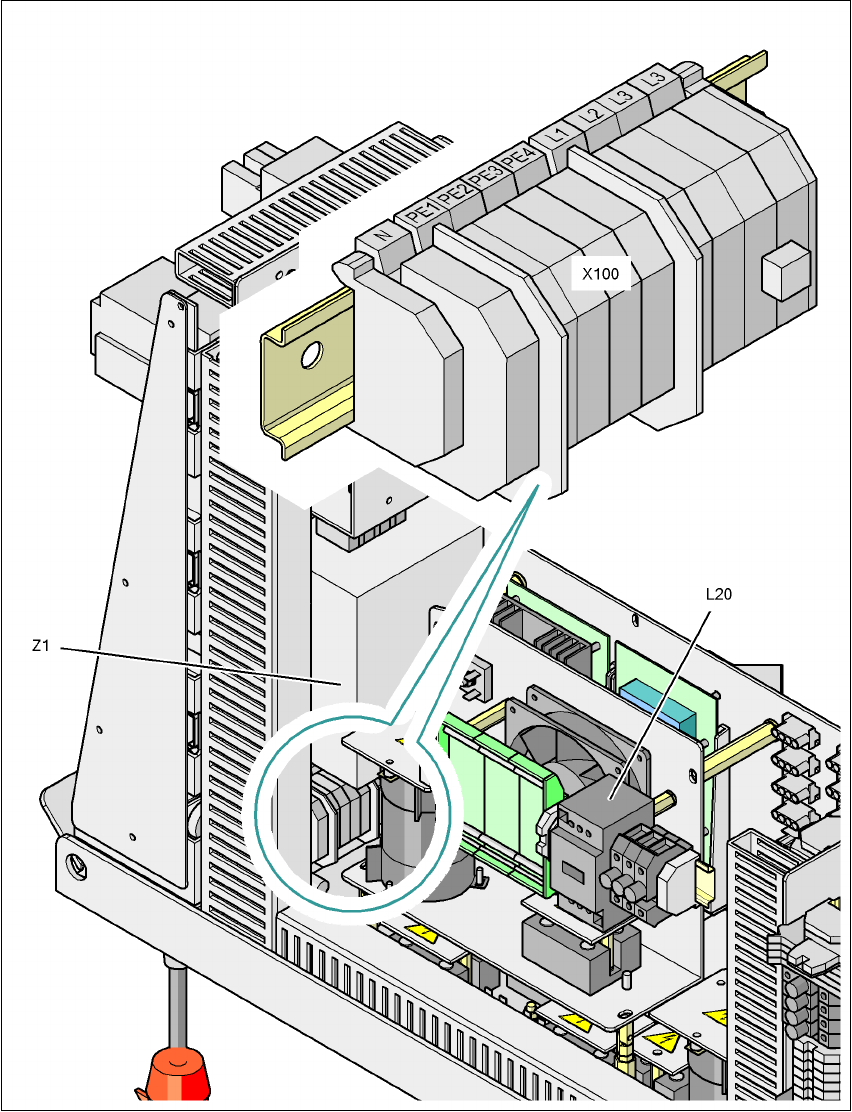

Abb. 2.9 - 5 Stromversorgungseinschub, Rückansicht
2
X100 Anschlussklemmen für das Netzversorgungskabel
L20 Entladedrossel mit Sicherungen F21, F22 und F23
Z1 Netzfilter
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters Softwareversion SR.50x.xx Ausgabe 01/2006 DE
84
Die nachfolgende Tabelle gibt die Spannungen von Baugruppen an, wenn der Hauptschalter aus-
geschaltet ist, der Automat jedoch am Netz angeklemmt bleibt.
2
Baugruppe Spannung
Klemmenfeld X100
Netzfilter Z1
Klemmen L1, L2, L3
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Servicesteckdose X102
120 V~
130 V~
220 V~
230 V~
240 V~
Sicherungsautomat F1
120 V~
130 V~
220 V~
230 V~
240 V~
Hauptschalter Q1
Klemmen L1, L2, L3
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Hauptschalter Q1
Klemmen T1, T2, T3
0 V~
Stromversorgungseinschub
(siehe Pos. 5 der Abb. 2.7 - 2
)
Messbuchse X11
GND X12
Messbuchse X13_1
Messbuchse X13_4
GND X13_7
< 10 V-
< 10 V-
< 10 V-
Computereinschub (siehe Abb. 2.9 - 3
)
Messbuchse + 12 V-
Messbuchse - 12 V-
Messbuchse + 15 V-
Messbuchse -15 V-
Messbuchse + 5 V-
Messbuchse + 52 V-
Messbuchse + 3,3 V-
GND
0 V-
0 V-
0 V-
0 V-
0 V-
0 V-
0 V-
