Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit Softwareversion SR.50x. xx Ausgabe 01/ 2006 DE 2.6 Sicher heitseinrichtungen 63 2.6.2 Schalter und T aster am Automaten 2.6.2.1 Lage von Schaltern und T astern am A…
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.6 Sicherheitseinrichtungen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
62
dern. Die nach oben klappbaren Abdeckungen über dem Ein- bzw. Ausgabeband des Leiterplat-
tentransports und der Eingreifschutz an Ein- bzw. Ausgabeband sichern den Zugriff zum
Leiterplattentransport.
Funktion 2
Wird eine der Schutzhauben nach oben geschwenkt oder eine der Abdeckklappen am Leiterplat-
tentransport angehoben, wird die Stromversorgung der Portalachsen sofort unterbrochen. Die
Portalachsen bleiben stehen. Am Bildschirm wird die Meldung "Abdeckung schließen" ausgege-
ben.
Æ Schließen Sie die Schutzhauben und drücken Sie einen der Starttaster (Pos. 1 in Abb. 2.6 -
2), um die Bestückung fortzusetzen.
2
Abb. 2.6 - 2 Lage der Starttaster (weiß) am Automaten
(1) Starttaster (weiß) am Automaten
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 2.6 Sicherheitseinrichtungen
63
2.6.2 Schalter und Taster am Automaten
2.6.2.1 Lage von Schaltern und Tastern am Automaten
2
Abb. 2.6 - 3 Lage von Schaltern und Tastern - Blick auf die LP-Ausgabeseite
2
(1) Hauptschalter
(2) Stopptaster (schwarz) am Bedienfeld auf der Seite der Stromversorgung
(3) Starttaster (weiß) am Bedienfeld auf der Seite der Stromversorgung
(4) Bauelementezähler am Bedienfeld auf der Seite der Stromversorgung
(5) NOT-HALT-Taster an der Ausgabeseite
(6) Starttaster (weiß) an der Ausgabeseite
(7) Stopptaster (schwarz) an der Ausgabeseite
(8) Taster (schwarz) zum An- und Abdocken des BE-Wagens, Stellplatz 2
(9) Taster (schwarz) zum An- und Abdocken des BE-Wagens, Stellplatz 3
(T) LP-Transportrichtung
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.6 Sicherheitseinrichtungen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
64
2

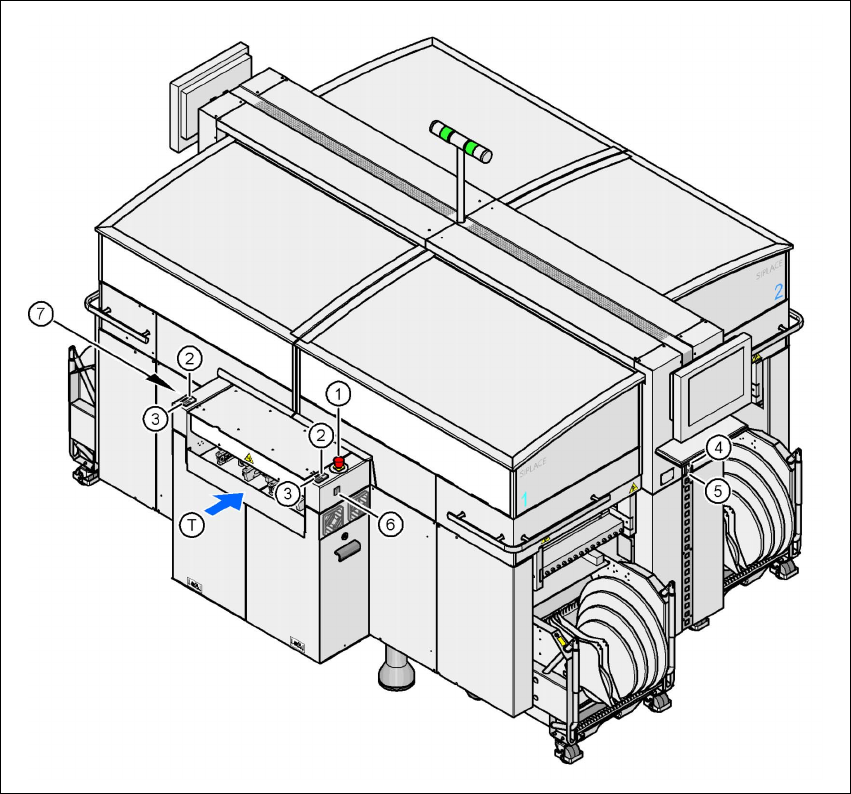

Abb. 2.6 - 4 Lage von Schaltern und Tastern - Blick auf die LP-Eingabeseite
2
(1) NOT-HALT-Taster an der Eingabeseite
(2) Starttaster (weiß) an der Eingabeseite
(3) Stopptaster (schwarz) an der Eingabeseite
(4) Starttaster (weiß) am Bedienfeld auf der Seite der Drucklufteinheit
(5) Stopptaster (schwarz) am Bedienfeld auf der Seite der Drucklufteinheit
(6) Taster (schwarz) zum An- und Abdocken des BE-Wagens, Stellplatz 1
(7) Taster (schwarz) zum An- und Abdocken des BE-Wagens, Stellplatz 4
(T) LP-Transportrichtung
