2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.10 Verriegeln des Automaten und Anbringen von Warnschildern Softwareversion SR.50x.xx Ausgabe 01/2006 DE
86
Æ Trennen Sie den Automaten von all seinen Energiequellen:
– Unterbrechen Sie die Druckluftzuführung.
– Unterbrechen Sie die Netzversorgung.
Æ Verriegeln Sie die Anlagen.
– Bringen Sie überall dort ein Schloss an, wo dies möglich ist, beispielsweise am Motor-
schutzschalter.
2

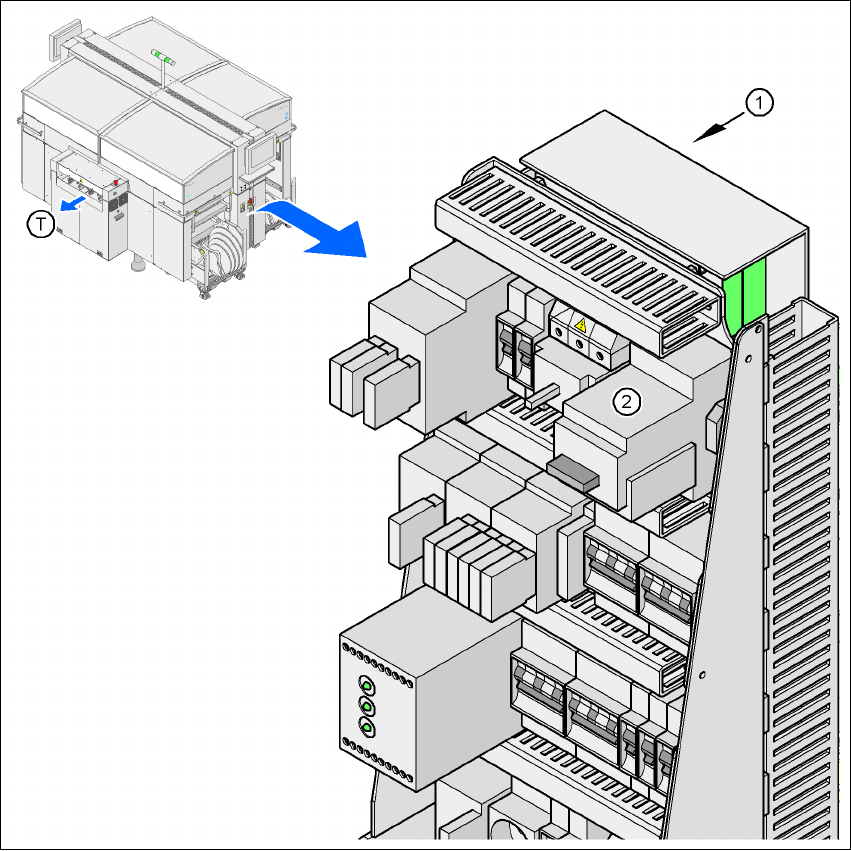

Abb. 2.10 - 1 Lage des Motorschutzschalters
2
(1) Stromversorgung
(2) Motorschutzschalter
(T) Leiterplatten-Transportrichtung
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 2.10 Verriegeln des Automaten und Anbringen von Warnschildern
87
Abb. 2.10 - 2 Motorschutzschalter verriegeln
2
– Alternativ: Anbringen von Warnschildern
Ist es möglich, die Maschine mit einem Schloss zu verriegeln, so muss dies durchgeführt
werden. Es gibt allerdings Situationen, bei denen zum Freischalten der Energie kein
Schloss angebracht werden kann. In diesen Fällen müssen Warnschilder an den freige-
schalteten Maschinen angebracht werden, um die Mitarbeiter davon zu unterrichten,
dass die Maschine zu Servicezwecken freigeschaltet worden ist. Das Schild muss sicher
befestigt werden, es muss von allen Seiten einsehbar sein und darf nur von demjenigen
entfernt werden, der es angebracht hat. 2
Æ Freisetzen gespeicherter Energie
(A) Schalthebel gegen den Uhrzeigersinn drehen.
(B) Mit dem Schraubendreher Arretierlasche aus dem Schalthebel herausdrücken.
(C) Schalthebel mit Schloss sichern.
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.10 Verriegeln des Automaten und Anbringen von Warnschildern Softwareversion SR.50x.xx Ausgabe 01/2006 DE
88
Gespeicherte Energien in der Druckluftversorgung und elektrische Energien in Elektrolytkon-
densatoren müssen durch geeignete Maßnahmen freigesetzt sein. 2
– Warten Sie dazu nach dem Abschalten des Automaten die angegebenen Entlade- bzw.
Druckabbauzeiten ab (siehe Abschnitte 2.7
und 2.8), um am Automaten gefahrlos arbei-
ten zu können.
Æ Überprüfen der Verriegelung.
Testen Sie die Verriegelung des Automaten, indem Sie einfach den Start-Taster drücken.
Æ Folgende Schritte sind nötig, um den Automaten wieder betriebsbereit zu machen.
Æ Überprüfen Sie den Arbeitsbereich. Sorgen Sie dafür, dass das autorisierte Personal sämtli-
ches Werkzeug entfernt und alle Sicherheitseinrichtungen wieder in Kraft setzt.
Æ Unterrichten Sie alle betroffenen Mitarbeiter
Æ Informieren Sie alle Arbeiter in dem betreffenden Bereich, dass die Maschine wieder in Be-
trieb genommen wird, ehe Sie auch nur eines der Schlösser bzw. Warnschilder entfernen.
Æ Entfernen der Schlösser/Warnschilder
Æ Jeder dazu autorisierte Mitarbeiter muss sein eigenes Schloss entfernen und unter Ver-
schluss nehmen.
Æ Schalten Sie den Automaten ein und lassen Sie während des Betriebs autorisiertes Personal
überprüfen, ob die Reparaturen ordnungsgemäß durchgeführt worden sind.
2.10.3 Testen
Instandhaltungspersonal oder Elektriker dürfen die Schaltungen testen, indem sie diese kurzzeitig
aktivieren, ohne das Verriegelungsverfahren aufzuheben. Dies allerdings nur, wenn keine weite-
ren Personen mehr Arbeiten an der zu testenden Baugruppe ausführen.
Es ist außerordentlich wichtig, dass alle weiteren Starttaster mit dem Warnschild "Nicht in Betrieb
nehmen" gekennzeichnet sind, um so ein unbeabsichtigtes Starten der Anlage in dieser Zeit zu
verhindern.
2.10.4 Verantwortung und Pflichten
– Es gehört zu den Aufgaben und Pflichten des Instandhaltungspersonals und der Elektriker
sicherzustellen, dass dieses Verfahren eingehalten wird.
– Es gehört zu den Aufgaben und Pflichten des unmittelbar Vorgesetzten des Instandhaltungs-
personal und der Elektriker, sein Personal in dieses Verfahren einzuweisen.
– Es gehört zu den Aufgaben und Pflichten des Sicherheitsbeauftragten, unter Einbeziehung
des Sicherheitskommittees, der Gesundheitsbehörden (Health Service Department) und den
Managern der verschiedensten Abteilungen und Vizepräsidenten das Verfahren zum Verrie-
geln und Kennzeichnen der Verriegelung der Automaten zu regeln.
