Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.2 Technische Daten der S-Zuführmodule
257
6.2.9 Gurtzuführmodul 44 mm S

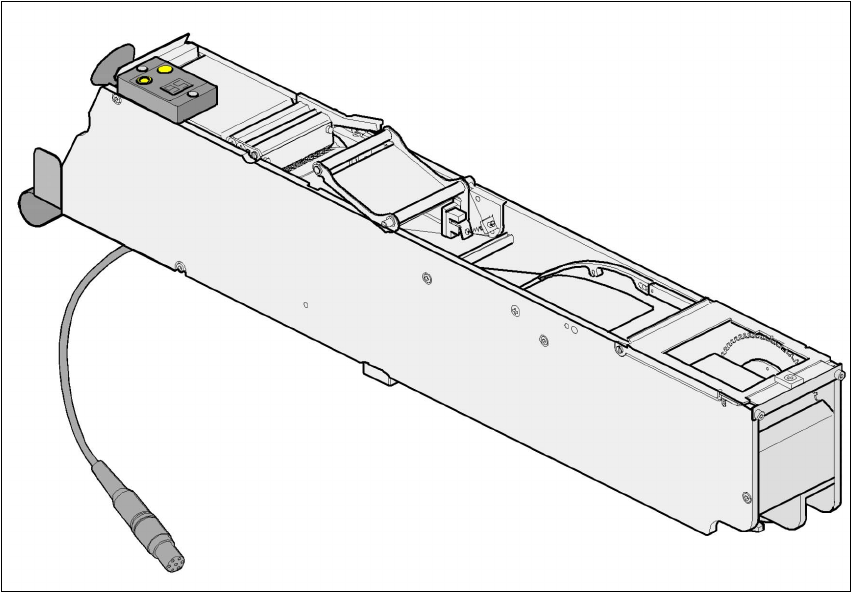

Abb. 6.2 - 9 Gurtzuführmodul 44 mm S
Artikelnummer 00141094-xx 6
Breite 54,6 mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 2 6
Maximale Anzahl der Zuführmodule 4 x 7 6
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 6
Transportschrittweite von 4 bis 52 mm in 4 mm - Schritten 6
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.50x.xx Ausgabe 01/2006 DE
258
6.2.10 Gurtzuführmodul 44 mm S DP für tiefe Taschen
Abb. 6.2 - 10 Gurtzuführmodul 44 mm S DP für tiefe Taschen
Artikelnummer 00141194-xx 6
Breite 54,6 mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 2 6
Maximale Anzahl der Zuführmodule 4 x 7 6
Gurthöhe bis zu 25 mm 6
Transportschrittweite von 4 bis 52 mm in 4 mm-Schritten 6
6
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.2 Technische Daten der S-Zuführmodule
259
6.2.11 Gurtzuführmodul 56 mm S
Abb. 6.2 - 11 Gurtzuführmodul 56 mm S
Artikelnummer 00141095-xx 6
Breite 66,6 mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 2,5 6
Maximale Anzahl der Zuführmodule 4 x 6 6
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 6
Transportschrittweite von 4 bis 68 mm in 4mm-Schritten 6
