2 Betriebssicherheit Betriebsanleitung SIPLACE H F-Serie 2.2 Warnschilder Softwareversion SR.50x. xx Ausgabe 01/2006 D E 44 2 Pos. H in Abb. 2.2 - 10 (Anz ahl pro S tro mverso rgung: 2) 2.2.7 W arnschild W an der Abdeck …
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 2.2 Warnschilder
43
2.2.6 Warnschild W und Hinweisschild H an der Stromversorgung
2
Abb. 2.2 - 9 Warnschild W und Hinweisschild H an der Stromversorgung
2
Pos. W in Abb. 2.2 - 10 (Anzahl pro Stromversorgung: 8) siehe auch Abb. 2.2 - 11
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.2 Warnschilder Softwareversion SR.50x.xx Ausgabe 01/2006 DE
44
2
Pos. H in Abb. 2.2 - 10 (Anzahl pro Stromversorgung: 2)
2.2.7 Warnschild W an der Abdeckung über der Stromversorgung für die
Servoverstärker
2
Abb. 2.2 - 10 Warnschild W an der Abdeckung über der Stromversorgung für die Servoverstärker
2
Pos. W in Abb. 2.2 - 11 (Anzahl pro Stromversorgung: 8) siehe auch Abb. 2.2 - 10
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 2.2 Warnschilder
45
2.2.8 Warnschild W207
2
Pos. W207 in den Abb. 2.2 - 11 und 2.2 - 12, Artikel-Nr. 03009346-01
(Anzahl pro Automat: 2 für die HF, 3 für die HF/3)

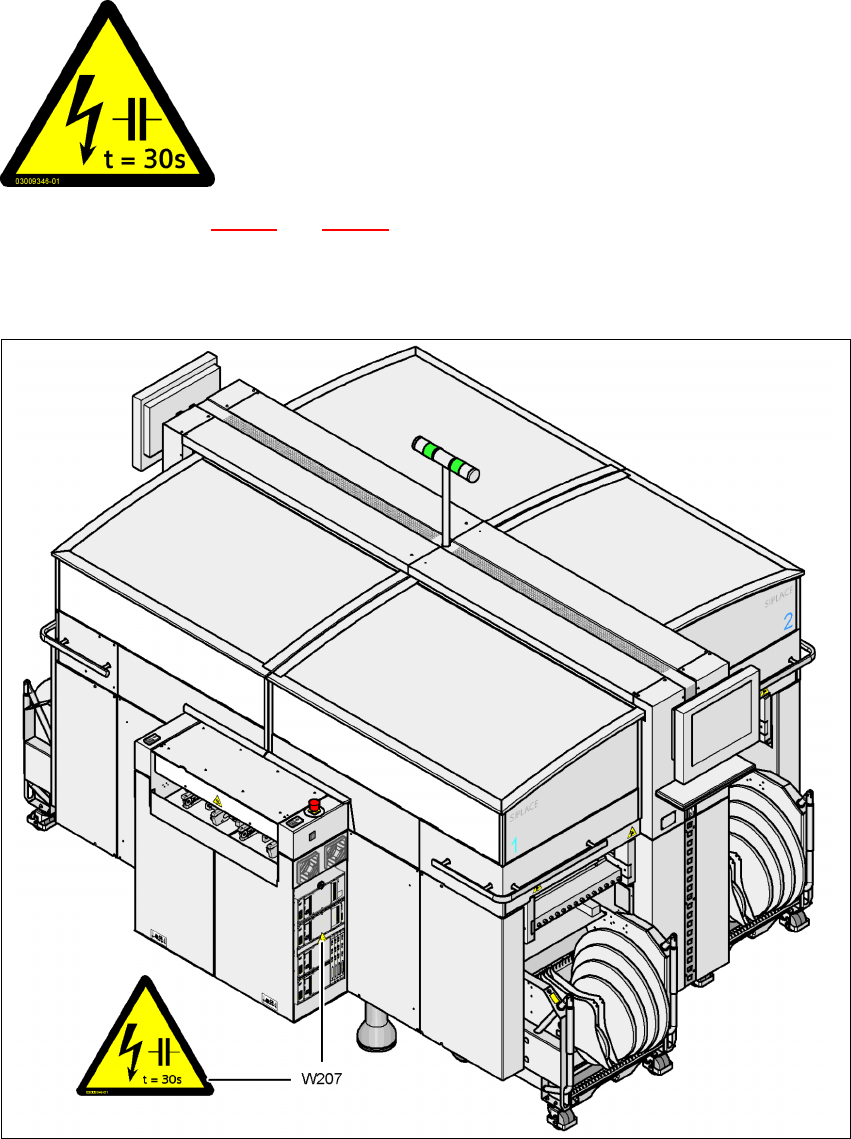

2.2.8.1 Warnschild W207 am Achseinschub
2
Abb. 2.2 - 11 Warnschild W207 auf der Makrolonscheibe des Achseinschubs
Pos. W207, Artikel-Nr. 03009346-01
2
2
NETZSPANNUNG!
Hauptschalter ausschalten und 30 Sekunden abwarten, bis sich
die Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
