T r oubleshooting 5 负荷配置图 -1 负荷配置图 -2 负荷一览表 -2-1 马达一览表 -2-2 制动器一览表 -2-3 电磁阀一览表 -2-4 光学传感器一览表 -2-5 超限开关一览表 -2-6 开关一览表
SPG EJP6AC-MB-04TS-01
识别装置
的维修保
养
识别装置
维修保养画面 3
故障排除篇
4-2-1
捕捉状态
显示印刷头相机的捕捉状态以及各种信息。
1
显示照相机的捕捉状态。
项目
显示数据的项目。
A
B
捕捉状态更新为最新的信息。
C
B CA 1
为了迅速查明原因,请提供以下信息。
识别错误画面存储图形数据
识别系统的版本编号
当发生原因不明的错误时，请将识别错误画面发送给本公司。
通知
识别错误画面
查明原因所需的信息 (轮廓识别)
4-2-1-5
状态/错误
切换一览表中显示的数据。
显示针对的数据以及状态。
Troubleshooting
5
负荷配置图
-1
负荷配置图
-2
负荷一览表
-2-1
马达一览表
-2-2
制动器一览表
-2-3
电磁阀一览表
-2-4
光学传感器一览表
-2-5
超限开关一览表
-2-6
开关一览表
SPG EJP6AC-MB-05TS-00
5-1-1
S302
S301
B1014
S201
B1015
S303
S104
S101
S102
S103
S304
S305

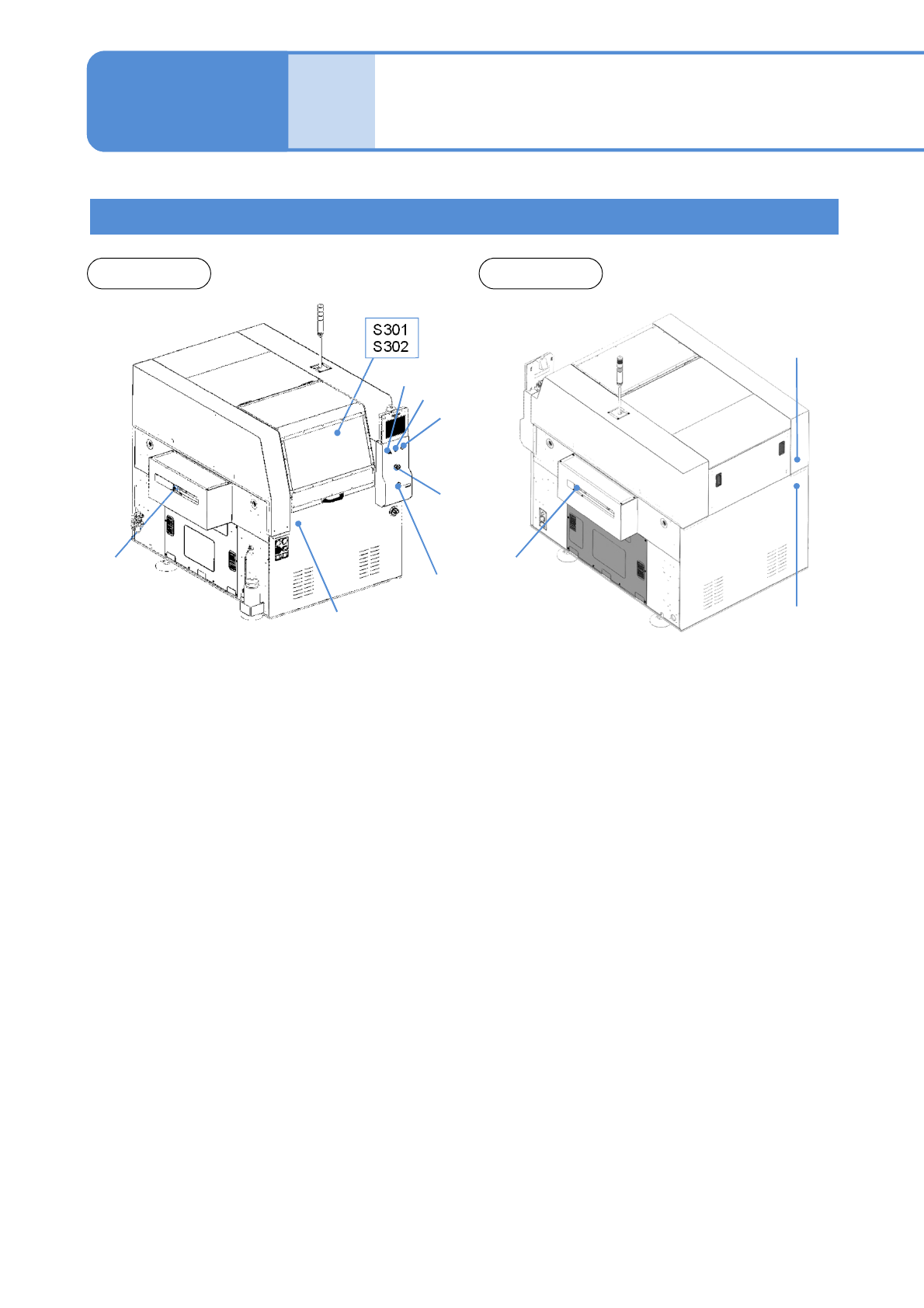

负荷
配置图
负荷配置图 1
故障排除篇
5-1
全体安全盖
前面图 后面图
