轮廓识别
错误提示
故障排除篇
4-1-1
生产中的显示
■识别画面的坐标系
识别结果坐标表示照相机中心 (十字线中心)的距
离。
识别结果坐标以及倾斜度根据识别参照不同而异。
在这里，对轮廓识别错误采取对策所需的必要画面进行说明。
在轮廓识别 (参照No. 51以后) 时,通过画面上显示的识别结果代码 (A:或者ANS :) 来了解识别结果。
识别结果代码 50以上 :识别正常结束 (显示识别结果坐标、倾斜度。)
上述以外 :识别错误 (不可)
识别错误 (不可)是指,无法识别或者判定为不良品。
判定内容可以根据识别结果代码解。
（→P4‐1‐3‐3～4‐1‐3‐4）

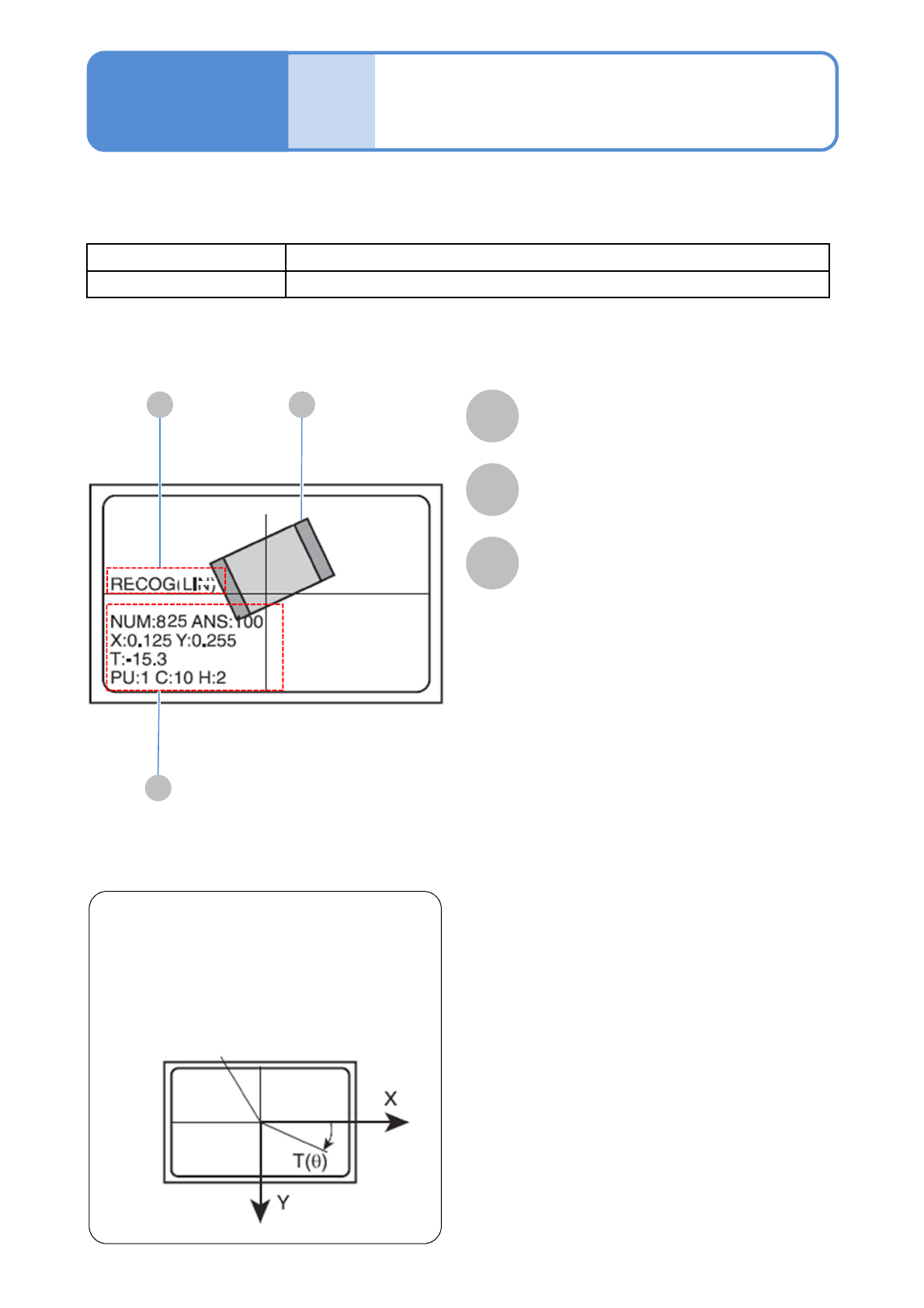

识别结果画面(运转时)
A B
C
A
B
C
轮廓
识别
对象
NUM
ANS
X
Y
T
PU
C
H
●轮廓点数
显示识别对象的轮廓像素点数
●识别结果代码
显示识别结果
识别错误时可通过代码了解内容
●识别结果X坐标(mm)
●识别结果Y坐标(mm)
●识别结果倾斜度(0℃）
识别正常结束时,会显示识别对象
的位置 (XY坐标)以及倾斜度
识别错误时都显示为“0”
●单元编号 (PU编号)
●芯片编号
●工作头编号
●显示识别对象元件的轮廓。
4-1-1
照相机中心
