SPG EJP6AC-MB-0 3TS-0 1 3-1-1 1 -2 把向前工程的要求基板信号置于 (FOK)ON 把向前工程的要求基板信号置于 (FOK)ON 把向前工程的基板要求信号置于 (FOK) OFF 把向前工程的基板要求信号置于 (FOK) OFF 显示前传送带传入错误 〈可继续的错误〉 显示前传送带传入错误 〈可继续的错误〉 在 ( 左传送带停止传感器 ) [ 右传送带停止传 感器 ] 后再多运转 0.4 秒 在 ( 左传…
SPG EJP6AC-MB-03TS-01
3-1-11-1
确认和
对策
基板传送错误 1
前传送带基板传入
把向前工程的基板要求信号 (FOK)置于
ON
把向前工程的基板要求信号 (FOK)置于
ON
把(左) [右]传送带传送马达置于ON把(左) [右]传送带传送马达置于ON
显示前传送带传入错误
〈可继续的错误〉
显示前传送带传入错误
〈可继续的错误〉
(左) [右]传送带在有无传感器后
再多运转0.4秒
(左) [右]传送带在有无传感器后
再多运转0.4秒
把(左) [右] 传送带传送马达置于OFF把(左) [右] 传送带传送马达置于OFF
把向前工程的基板要求信号 (FOK)置于 OFF把向前工程的基板要求信号 (FOK)置于 OFF
OFF
OFF
ON
ON
经过
未经过
■前工程是本公司生产的设备时
经过了15秒?
(基板检测2：左)
[基板检测1：右]
传感器是ON吗?
(基板检测1：左)
[基板检测2：右]
传感器是ON吗?
传送马达开始减速传送马达开始减速
※传感器置于ON后,
基板传入250mm开始减速。
故障排除篇
3-1-11

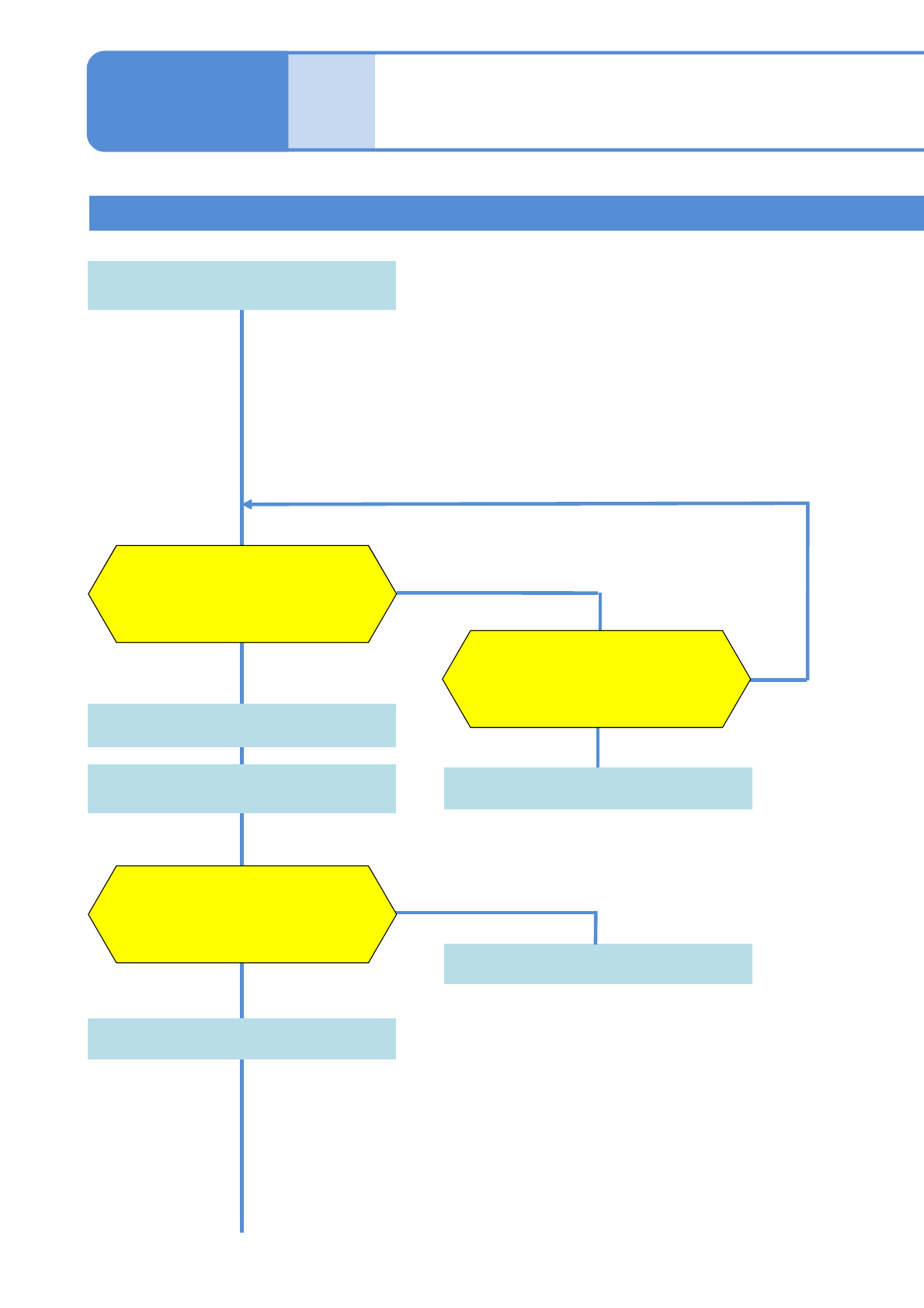

这里的流程是对基板搬送传送带动作的说明。
()：左→右流向 []：右→左流向
SPG EJP6AC-MB-03TS-01
3-1-11-2
把向前工程的要求基板信号置于
(FOK)ON
把向前工程的要求基板信号置于
(FOK)ON
把向前工程的基板要求信号置于 (FOK) OFF把向前工程的基板要求信号置于 (FOK) OFF
显示前传送带传入错误
〈可继续的错误〉
显示前传送带传入错误
〈可继续的错误〉
在(左传送带停止传感器) [右传送带停止传
感器] 后再多运转0.4秒
在(左传送带停止传感器) [右传送带停止传
感器] 后再多运转0.4秒
把(左) [右] 传送带传送马达置于OFF把(左) [右] 传送带传送马达置于OFF
OFF
OFF
ON
ON
经过
未经过
把(左) [右]传送带传送马达置于ON把(左) [右]传送带传送马达置于ON
■前工程是其他厂家设备时
(基板检测2：左)
[基板检测1：右]
传感器是ON吗?
经过了15秒?
(基板检测1：左)
[基板检测2：右]
传感器是ON吗?
传送马达开始减速传送马达开始减速
确
认
和
对
策
SPG EJP6AC-MB-03TS-01
确认和
对策
基板传送错误 2
把(左) [右] 传送带传送马达置于ON
把中传送带传送马达置于ON
把(左) [右] 传送带传送马达置于ON
把中传送带传送马达置于ON
显示前→中传送带传送错误显示前→中传送带传送错误
把(左) [右] 传送带传送马达置于OFF把(左) [右] 传送带传送马达置于OFF
中传送带一直运转到动作参数的基板定位
减速开始距离速開始距離位置
中传送带一直运转到动作参数的基板定位
减速开始距离速開始距離位置
把基板挡块置于ON把基板挡块置于ON
ON
ON
OFF
OFF
经过
经过了5秒?
未经过
显示中传送带传送错误显示中传送带传送错误
从前传送带向中传送带传入基板
3-1-11-3
定位部基板检测
传感器是OFF吗?
(基板检测2：左)
[基板检测1：右]
传感器是OFF吗?
故障排除篇
3-1-11
这里的流程表示设备的动作。
()：左→右流向 []：右→左流向
