SPG EJP6AJ-MB- 01TS- 00 印刷偏移 基板定位、基板夹 具不良 确认、修改基板数据。 机种切换时 , 未识别 网板 识别网板。 确认夹具压。 ･ 基板弯曲时降低压力。 生产数据校正方法 有误 根据操作篇进行生产数据校正 ( 基板识别、网板识别、整体校正 ) 。 出现此 情况时 故障排除篇 1-1-2 印刷状態不良 现象 原因 对策 参考 操作篇 4-1-1 ～ 4-1-3 操作篇 4-1-5 操作篇 4-1-4 操作…

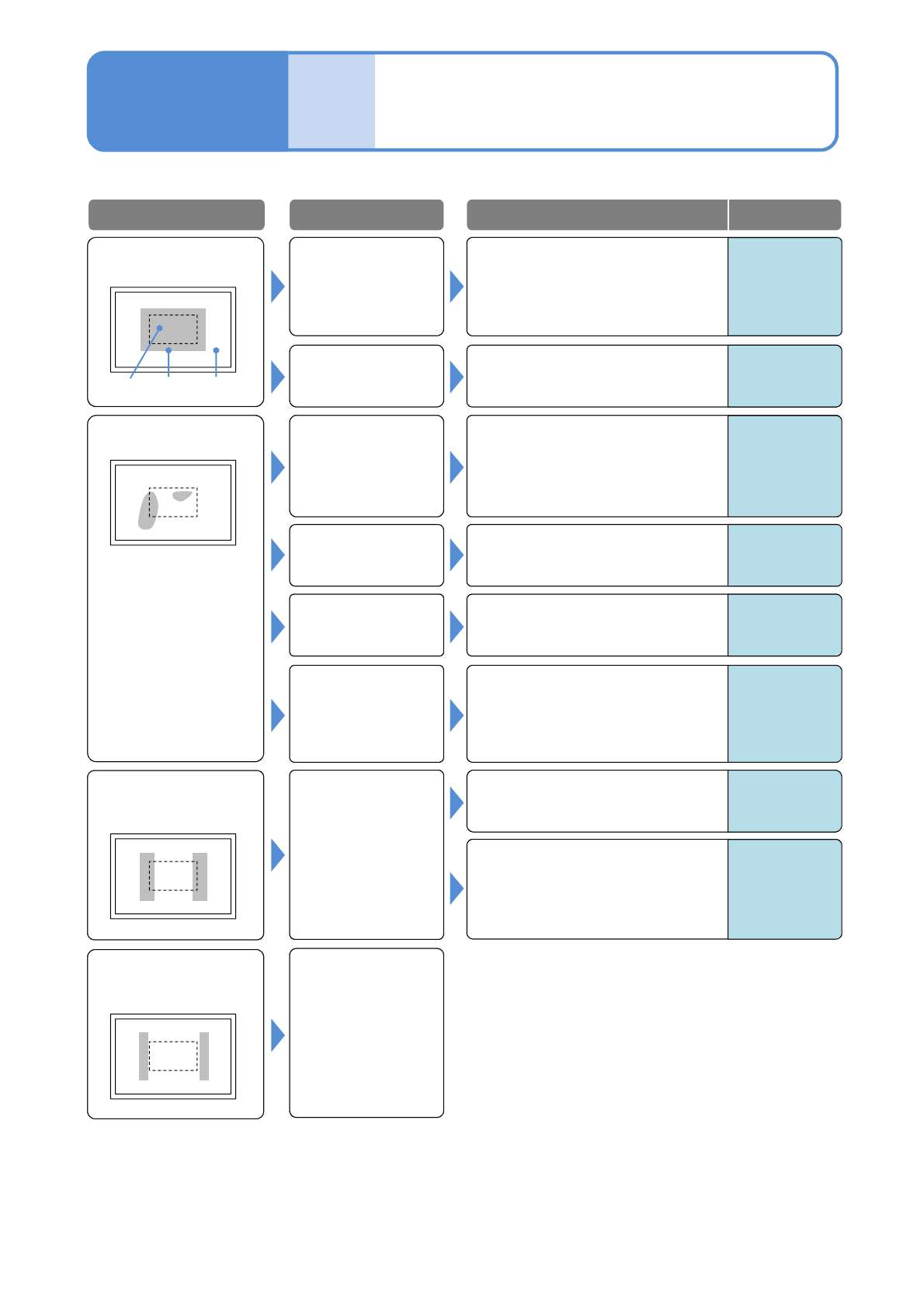

SPG EJP6AJ-MB-01TS-00
整体残留
印压设定值过低
确认、修改印刷条件数据。
･提高印压值。
･降低刮刀速度。
･确认刮刀长度。
未进行印压校正
进行印压校正。
不均匀残留
刮刀刃的平行度不
合适
无支撑单元(销)
支撑单元有破损
支撑单元或支撑板
有异物
(焊料下垂)
确认刮刀刃的安装状态。
(使刮刀接触到支撑块等的平面,确认
是否有空隙。)
在残留焊料部分设置支撑单元(销)。
更换支撑单元。
清扫支撑单元或支撑板。
两端(基板范围内)
残留
升降机侧 (基板侧)
过度推上网板
确认、修改基板数据(厚度)。
修改印刷条件数据。
･加大间隙
比如) -0.5 -0.2
两端(基板范围外)
残留
正常
出现此情
况时
故障排除篇
1-1-1
网板上有剩余焊料
现象 原因 对策 参考
1B4C-417E
操作篇
4-1-9
操作篇
4-2-7
维修保养篇
4-1-1
操作篇
6-1-3
操作篇
4-1-1
操作篇
4-1-9
基板 焊料 网板
1B4C-415E
1B4C-418E
1B4C-419E
1-1-1
操作篇
2-3-5, 2-4
维修保养篇
3-2-5
SPG EJP6AJ-MB-01TS-00
印刷偏移
基板定位、基板夹
具不良
确认、修改基板数据。
机种切换时,未识别
网板
识别网板。
确认夹具压。
･基板弯曲时降低压力。
生产数据校正方法
有误
根据操作篇进行生产数据校正
(基板识别、网板识别、整体校正)。
出现此
情况时
故障排除篇
1-1-2
印刷状態不良
现象 原因 对策 参考
操作篇
4-1-1～4-1-3
操作篇
4-1-5
操作篇
4-1-4
操作篇
4-2-1～4-2-6
1-1-2
出
现
此
情
况
时
SPG EJP6AJ-MB-01TS-00
基板识别错误
基板识别标记数据
的异常
确认、修改基板识别数据（形状指
定）。
基板识别标记有污
垢
伺服开关置于OFF后,取出基板并
清扫识别标记。
基板传送错误
基板夹具状态不良
无法检测基板（传
感器位置和基板缺
口位置重叠）
传送带的基板检测
传感器无法检测基
板（检测位置有缺
口、缝隙）
确认、修改基板数据。
在基板定位数据,修改挡块碰触位置。
请与本公司联络。
传送皮带或导轨有
污垢
-
出现此
情况时
故障排除篇
1-1-3
故障种类
现象 原因 对策 参照
操作篇
4-2
‐
操作篇
4-1-1
操作篇
4-1-4
提高夹具压。（以基板不弯曲为宜）
操作篇
4-1-4
清扫传送皮带、导轨。
（目视确认后,用棉纱布擦去污垢。）
没有基板,但传送带
的基板检测传感器
却成为检测出状态。
将基板定位数据支撑单元的行程
设定为“有（大）”。设定缺口量。
将挡块调整到不会感应出支撑单元
的位置。
基板排出故障
基板夹具不良
确认、修改基板数据。
确认后工程要求信号的输出。
在基板排出等待时
间内,后工程基板要
求信号不能变为
OFF
确认、修改基板排出等待时间。
-
提高夹具压。（以基板不弯曲为宜）
确认后工程和连接部的传送带是否
发生偏移。
清扫传送皮带、导轨。
基板滞留在传送带
上
基板传送错误
（基板粘贴在网板背
面
）
1-1-3
维修保养篇
3-4-2
操作篇
4-1-4
操作篇
4-1-4
操作篇
4-1-4
操作篇
5-3-6
维修保养篇
3-4-2
