SPG EJP6AC-MB-04TS-01
轮廓识别
错误提示
故障排除篇
4-1-2
生产后的识别信息
(记忆功能)
由于对过去发生的识别错误进行记忆,在生产结束后可以确认错误内容。请作为参考资料利用。
（→P4-1-3-3～4-1-3-4）
■参考例子
上述例子,ANS:(识别结果代码) 是32,可以知道L
(长度) 或者W (宽度) 有异常。
另外,输入设备的芯片数据是L:2.00 W:1.25,将
外部尺寸进行比较,可以知道实际轮廓较小。所
以,发生识别错误的原因,可以预计为以下事项。
1) 元件的设定有误 (单元10号的错误贴装)
2) 芯片编号的设定有误 (此芯片不是5号)
3) 芯片数据 5号的LW尺寸有误
由此可见,比较容易发现异常的原因。
A
D
B

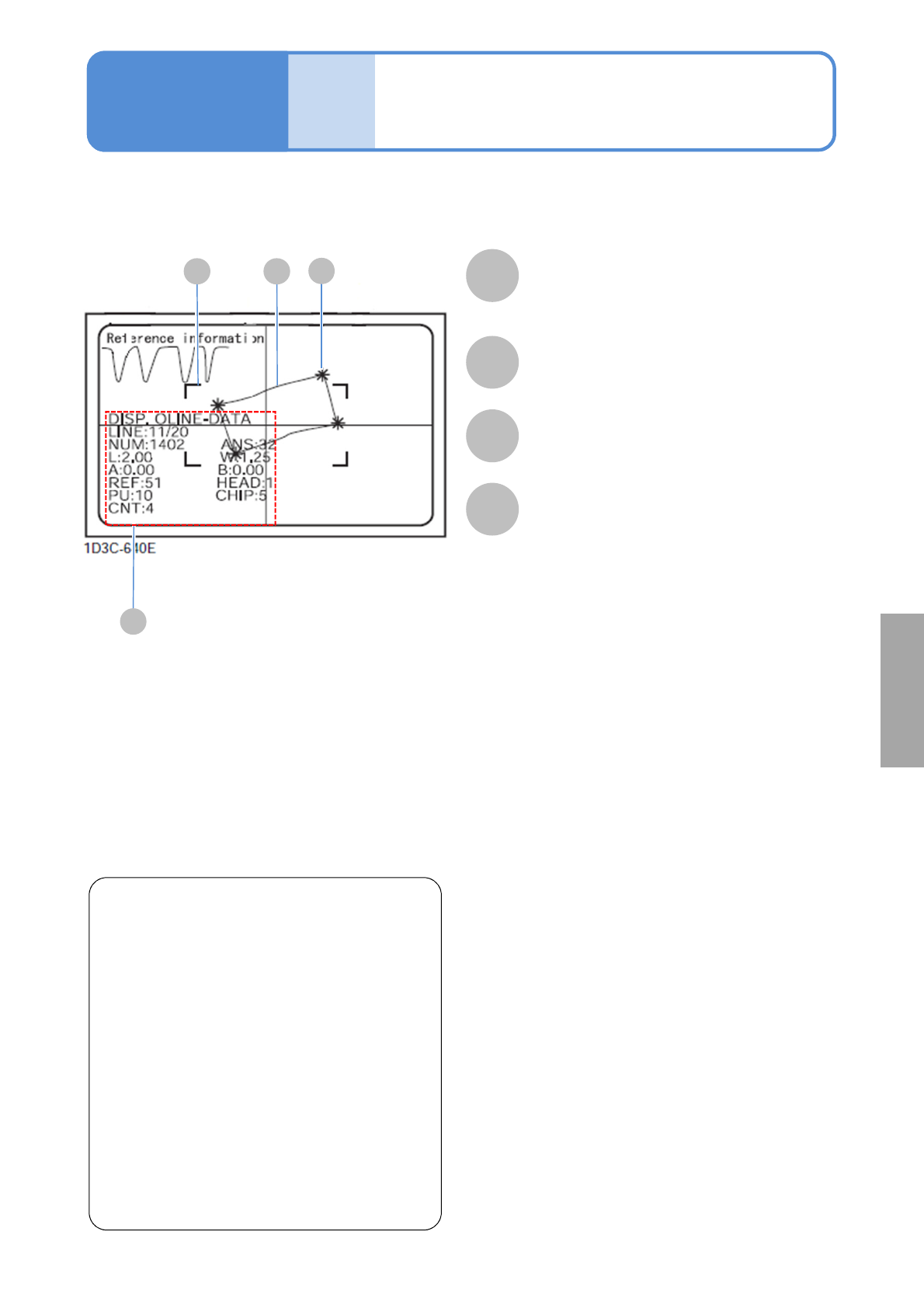

识别错误画面
A
D
B
C
C
轮廓
芯片
数据
尺寸
特徴点
LINE
NUM
ANS
L
W
A, B
REF
HEAD
PU
CHIP
CNT
● (当前的场面编号)/(全场面数)
●轮廓点数
显示识别对象的轮廓像素点数
●识别结果代码
显示识别结果
识别错误时可通过代码了解内容
●芯片数据L
●芯片数据W
显示从设备传来的芯片数据信息
●参考信息
记忆识别错误内容可参考的数据
●参照编号
●工作头编号
●单元编号 (PU编号)
●芯片编号
显示发生识别错误的对象设备信
息
●特征点数
显示被抽出的特征点数
●显示识别对象元件的轮廓
●显示从设备传来的芯片数据的
外部尺寸
●显示被抽出的的特征点 (最多20个)
4-1-2
识
别
对
策
SPG EJP6AC-MB-04TS-01
轮廓识别
错误提示
故障排除篇
4-1-3
识别错误提示一览 1
识别错误内容如表.4-1所示,分为全参照编号通用的内容和参照固有的内容。
该表是识别错误内容的一览,详细内容请参阅个别项目。（→P4-1-3-3～P4-1-3-4）
请注意个别项目根据参照编号的不同,规定值也有不同。
4-1-3-1
识别错误内容的利用方法
运转时,识别错误画面的代码如下分类。
个别项目根据参照的不同,规定值也有不同,请参阅对应的 “个别项目”。
代码 0 ~ 19 :通用项目 请参阅“通用项目”。
代码20 ~ 49 :个别项目 请参阅参照对应的 “个别项目”。

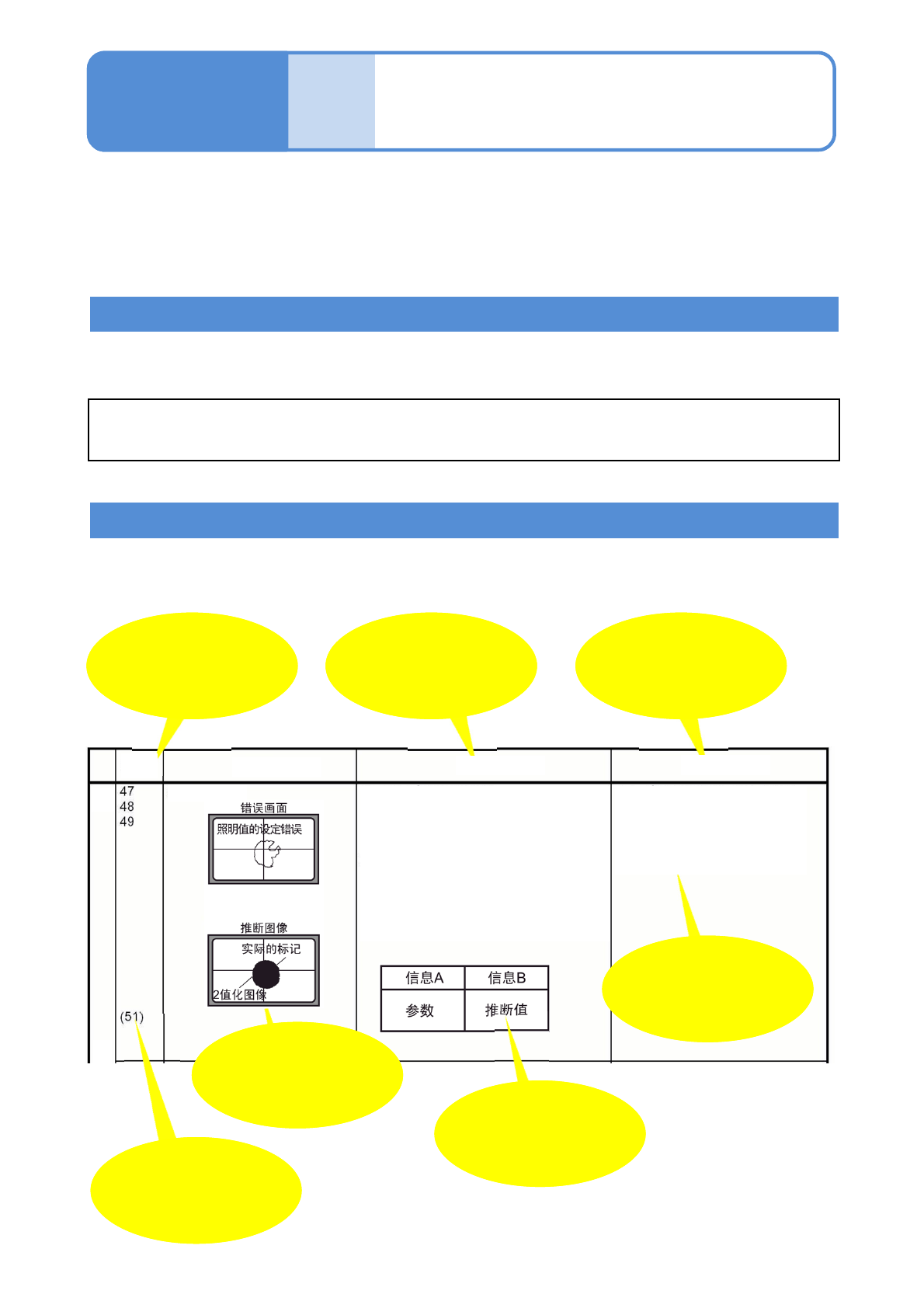

识别错误内容的说明
识别装置 (HGR15) 的
错误编号
识别错误画面的
轮廓表示例子,
被推定的图像
数据等
需要变更时的
项目显示
识别错误内容分为 “代码” “内容” “原因” “对策” 。
由于可能有复数“原因”,请选择相关原因进行 “对策”。
识别错误代码
(ANS:或者A:)
原因
确认左述原因、
对策项目
代码
内容
原因
对策
个
重新设定照明值
请调查标记形状
1) 照明值设定错误
2) 校正时的形状不同
周长 (47)
面积 (48)
形状固有值(49)等
形状异常
判定为识别错误的
原因,被推定的
基准值
SPG EJP6AC-MB-04TS-01
4-1-3-2
识
别
对
策
