SPG EJP6AC-MB-04TS-01
轮廓识别
错误提示
故障排除篇
4-1-3
识别错误提示一览 2

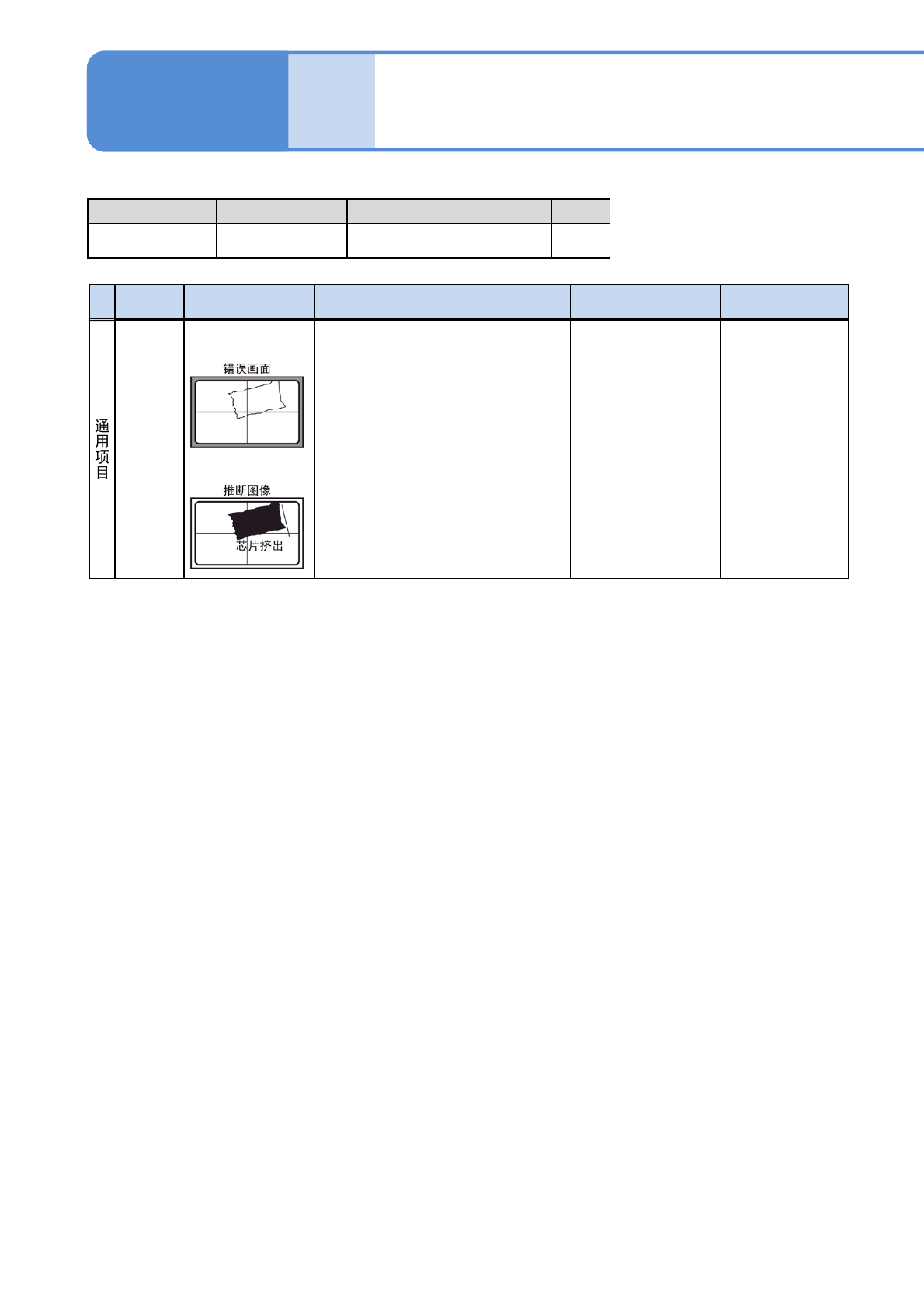

参照No. 形状编号 种类
通用
--1/1
代码 内容 原因 对策 参考
15
17
18
19
21
22
无识别对象
轮廓异常
1)
照明值的设定错误、照明异常 请用2值化画面进行
照明值的再设定。
调查照明是否有异常。
(有异常时请更换)
2)
参照编号的设定错误
(基板识别标记)
请设定为正确参照。
“芯片数据”
4-1-3-3
操作篇
4-2-4-3
SPG EJP6AC-MB-04TS-01

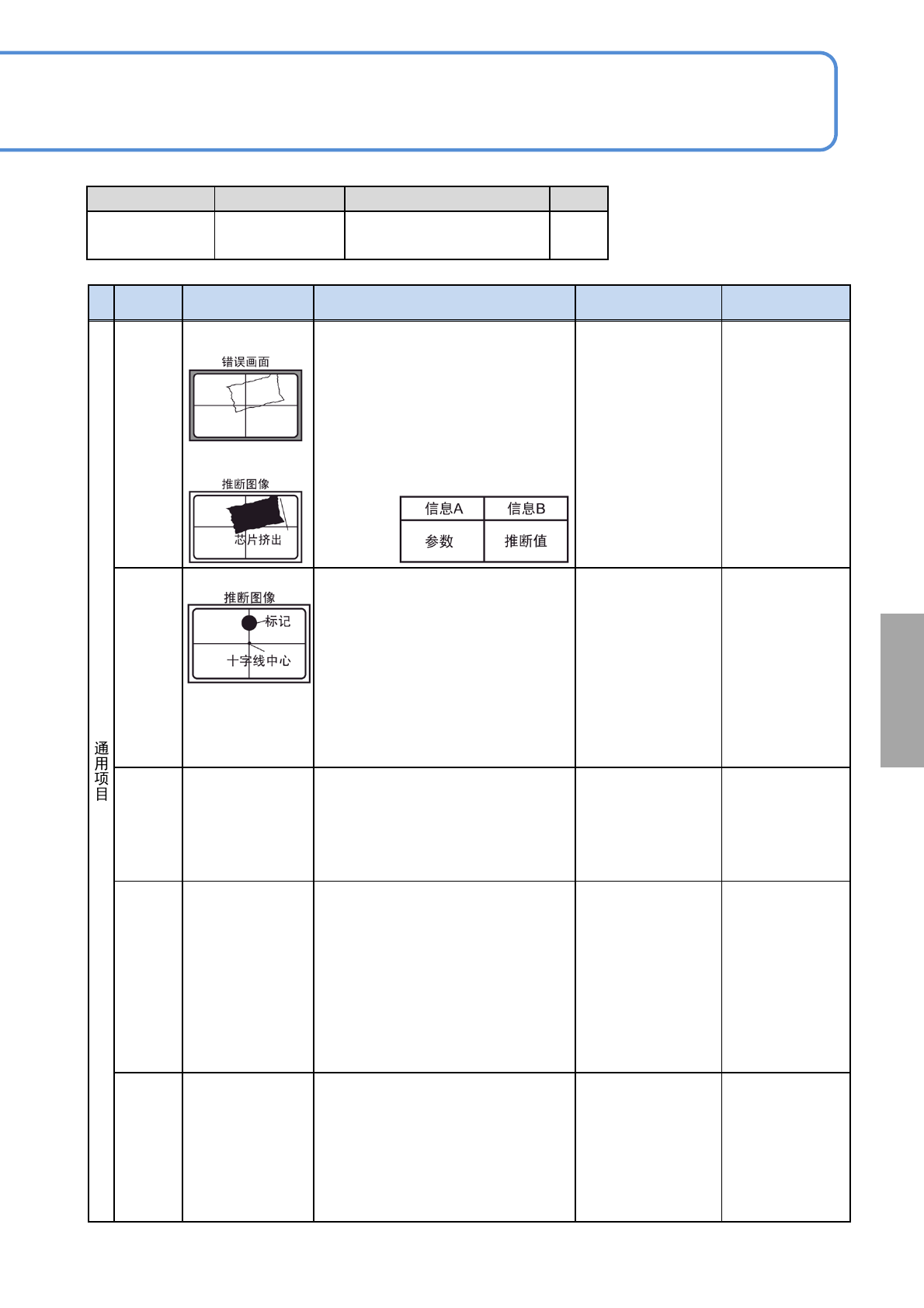

参照No. 形状编号 种类
110 ~ 113
+125,126
6a
基板识别标记等
1/1
代码 内容 原因 对策 参考
47
48
49
形状异常
1)
照明值的设定错误 请对照明值再设定。
2)
与校正时的形状不同。
周围长度 (47)
面积 (48)
形状固有值 (49) 等
请调查标记形状。
15 1)
标记不在识别装置的十字线中心上
。
(校正时)
请移动XY工作台并
确认标记的位置。
-
2)
识别装置上没有标记。
(自动运转时)
23
25
26
27
参数异常 数据设定错误
请确认需要有尺寸的
数据中是否为 “0” 。
-
46
判定值错误
1)
识别结果 (正确率) 在机器数据所
设定的判定值以下。
请确认基板标记是否
有异常。
2)
画面上没有标记。 请确认形状编号 / 颜
色指定 / 尺寸数据。
50
校正正常结束
这是表示基板识别标记的校正正常
结束,不是错误。
-
4-1-3-4
操作篇
4-2-2
4-2-4
操作篇
5-3-3
操作篇
4-2-2
识
别
对
策
SPG EJP6AC-MB-04TS-01
通过识别装置的维修保养,可以进行有关识别装置的版本确认、识别错误信息的确认。
1
1
2
2
（显示「机器调整菜单」画面）
（显示「识别装置维护」画面）
识别装置
的维修保
养
识别装置
维修保养画面 1
故障排除篇
4-2-1
识别错误信息的确认
4-2-1-1
