SPG EJP6AC-MB-0 3TS-0 1 通过微调把照相机移动至识别标记 位置 进行再识别 ( 图 1) ●确认错误画面 , 识别标记不在识别画面中央时 通过 + 把识别标记移 至中央 再按 + （重新开始运转） ※ 如果把图像的移动率设定为 只需按一次画面的识别标记部 , 识别标记就移至画面中央附近。 1 2 确认和对 策 故障排除篇 3-1-9 网板识别错误 清扫网板识别照明玻璃盖和 网板开口部。 参阅维修保养篇 3-2-7 …
SPG EJP6AC-MB-03TS-01
通过微调把照相机移动至识别标
记位置
进行再识别 (图1)
●确认错误画面,
识别标记不在识别画面中央时
通过 + 把识别标记
移至中央
再按 +
（重新开始运转）
※如果把图像的移动率设定为
只需按一次画面的识别标记部,识别标
记就移至画面中央附近。
1
2
3
确认和对
策
故障排除篇
3-1-8
基板识别错误
再识别
再次进行基板识别
不识别
不进行照相机识别,进入下一个动作
通过
显示抽出基板的指示画面
图像移动率
设定每按一次按钮 的
移动量
低:0.005 mm, 中:0.05 mm,
高:0.5 mm
直接
直接按识别标记,移至画面中央
(红色箭头)
把识别画面移至
(红色箭头)
的方向
用棉纱布清扫基板上的灰尘后
再进行识别(图2)
●确认错误画面,识别标记有污垢时要擦
拭干净
+
（重新开始运转）
输入正确坐标后再进行识别
（参阅操作篇4-1-2）
●再次发生错误识别时
＋
或者
请任选一项。
●自动运转以及停止校正时,请按 键。
(图2)
(图1)

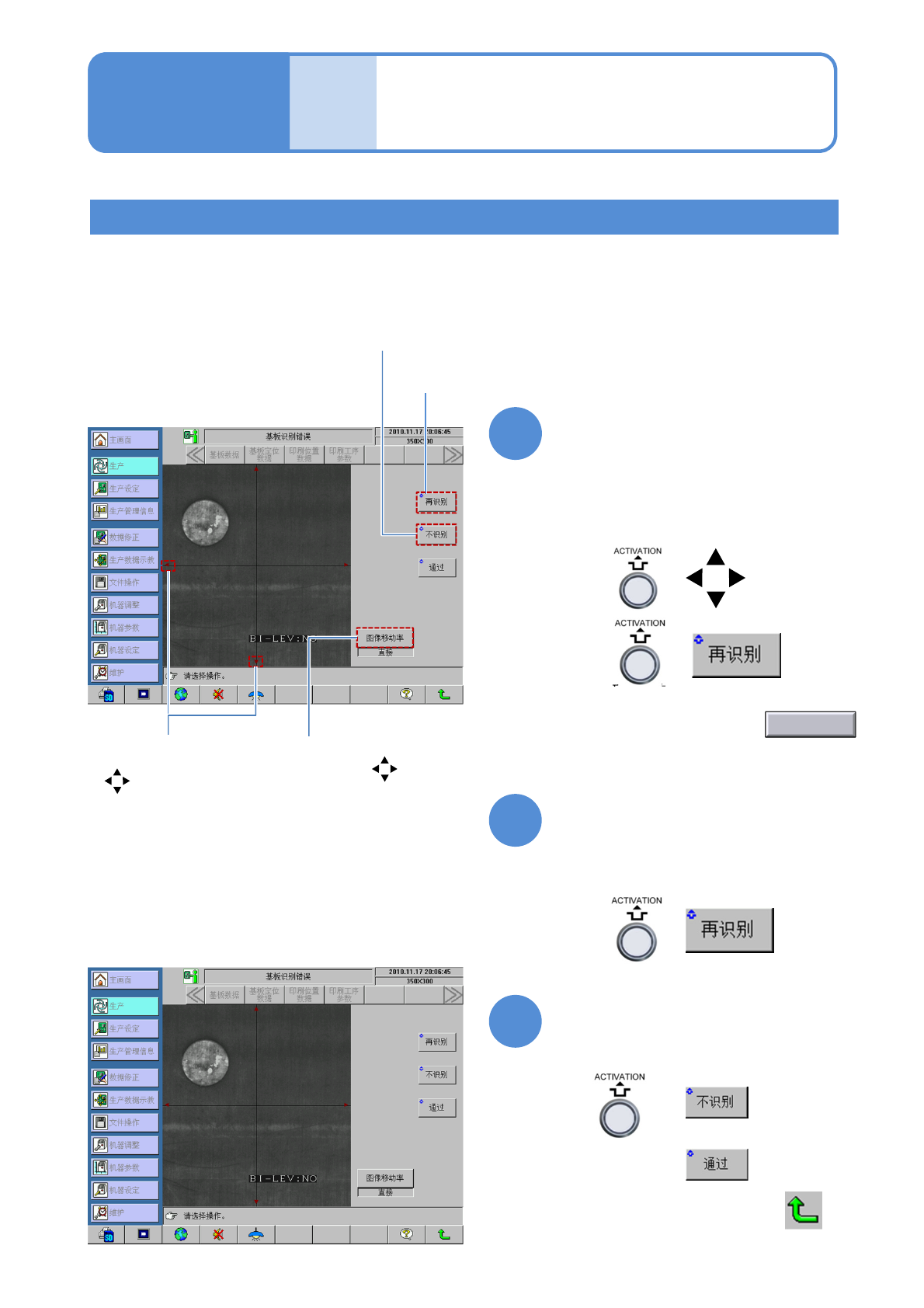

基板识别错误的确认
3-1-8
直接
确
认
和
对
策
SPG EJP6AC-MB-03TS-01
通过微调把照相机移动至识别标记
位置
进行再识别 (图1)
●确认错误画面,
识别标记不在识别画面中央时
通过 + 把识别标记移
至中央
再按 +
（重新开始运转）
※如果把图像的移动率设定为
只需按一次画面的识别标记部,
识别标记就移至画面中央附近。
1
2
确认和对
策
故障排除篇
3-1-9
网板识别错误
清扫网板识别照明玻璃盖和
网板开口部。
参阅维修保养篇3-2-7(图2)
●确认错误画面,网板开口部有污垢时
要擦拭干净
再按 +
（重新开始运转）
(图2)

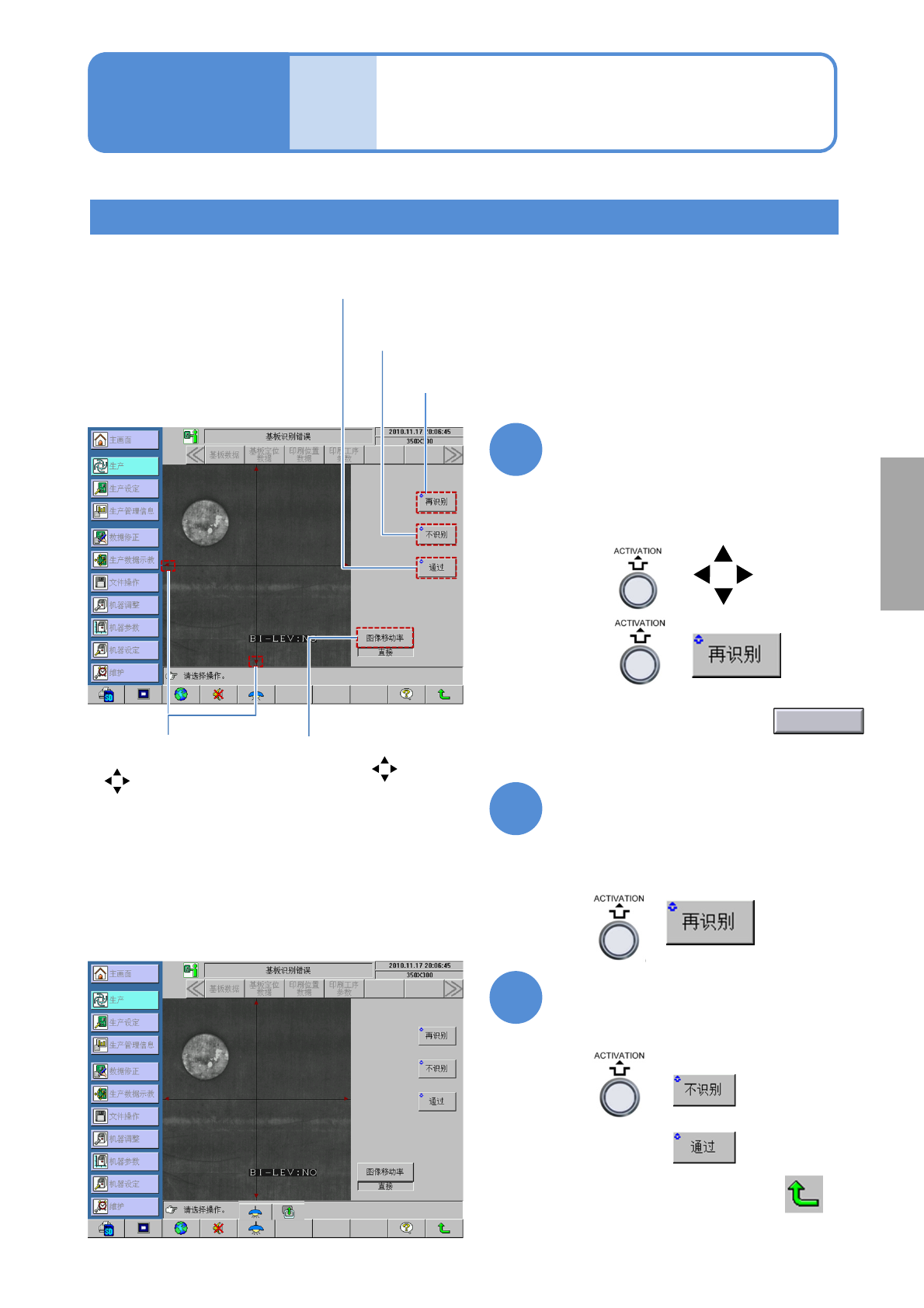

网板识别错误的确认
3-1-9-1
直接
3
输入正确坐标后再进行识别
（参阅操作篇4-1-5）
●再次发生错误识别时
+
或者
请任选一项。
●自动运转以及停止校正时,请按 键。
再识别
再次进行基板识别
图像移动率
设定每按一次按钮 的
移动量
低:0.005 mm, 中:0.05 mm,
高:0.5 mm
直接
直接按识别标记,移至画面中央
(红色箭头)
把识别画面移至
(红色箭头)
的方向
(图1)
不识别
不进行照相机识别,进入下一个动作
