SPG EJP6AC-MB-0 3TS-0 1 确认和对 策 故障排除篇 3-1-7 可动部错误发生后的 输出确认 发生错误的原因之一 , 可能是可动部的问题。 在此说明如何确认可动部是否是正常运转状态 ( 动作、停止 ) 。 1 2 3 确认错误提示 ●请确认触摸屏的 或者本说明 书的故障提示一览表中的对策内容。 （ → P2-1-2 -2 ～ P2-1-8-1 3 ） 按错误提示一览表中记载的地址的 名称开关 ●可动部动作。不是正常…
SPG EJP6AC-MB-03TS-01
确认和对
策
故障排除篇
3-1-6
传感器错误发生后的
输入确认
发生错误的原因之一,可能是传感器的问题。
在此说明如何确认传感器是否是正常输入状态 (ON、OFF)。
1
2
3
2 1
确认错误提示
●请确认触摸屏的 或者本说明书
的错误提示一览表中的对策内容。
（→P2-1-2-2 ～ P2-1-8-13）
确认错误提示一览表中记载的
地址的输入状态是否正常(ON/OFF)
●传感器的输入状态如果不正常,可能是故
障或者断线。
●需要更换,请与本公司联络。
5

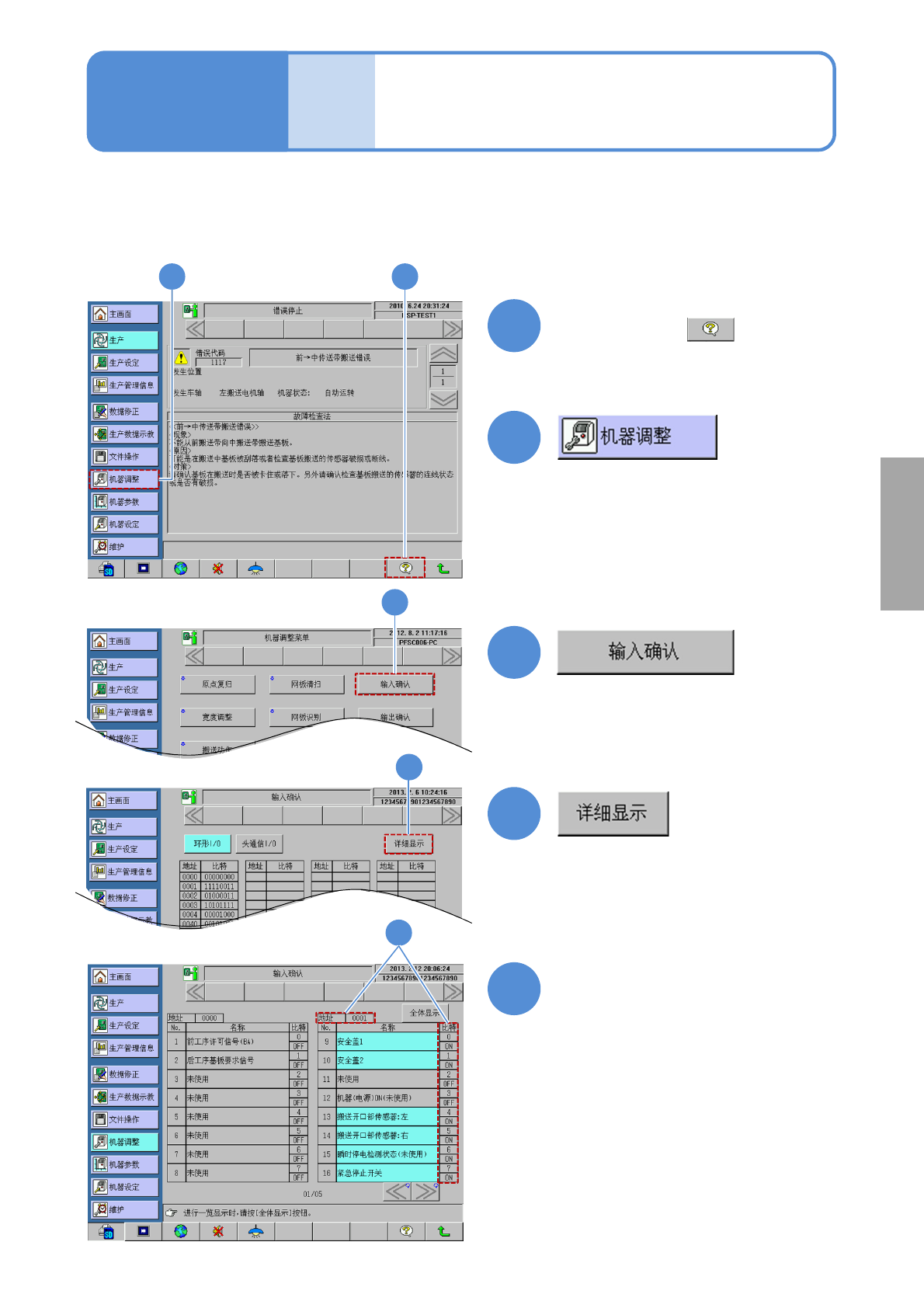

(显示「机器调整菜单」画面)
(显示「输入确认一览」画面)
(显示「输入确认的地址」画面)
3-1-6
3
4
确
认
和
对
策
4
5
SPG EJP6AC-MB-03TS-01
确认和对
策
故障排除篇
3-1-7
可动部错误发生后的
输出确认
发生错误的原因之一,可能是可动部的问题。
在此说明如何确认可动部是否是正常运转状态 (动作、停止) 。
1
2
3
确认错误提示
●请确认触摸屏的 或者本说明
书的故障提示一览表中的对策内容。
（→P2-1-2-2～ P2-1-8-13）
按错误提示一览表中记载的地址的
名称开关
●可动部动作。不是正常运转 (动作、停
止) 时,可能是故障或者断线。
●需要更换,请与本公司联络。
4
3-1-7
4
(显示「机器调整菜单」画面)
(显示「输出确认一览」画面)
2 1
3
SPG EJP6AC-MB-03TS-01
通过微调把照相机移动至识别标
记位置
进行再识别 (图1)
●确认错误画面,
识别标记不在识别画面中央时
通过 + 把识别标记
移至中央
再按 +
（重新开始运转）
※如果把图像的移动率设定为
只需按一次画面的识别标记部,识别标
记就移至画面中央附近。
1
2
3
确认和对
策
故障排除篇
3-1-8
基板识别错误
再识别
再次进行基板识别
不识别
不进行照相机识别,进入下一个动作
通过
显示抽出基板的指示画面
图像移动率
设定每按一次按钮 的
移动量
低:0.005 mm, 中:0.05 mm,
高:0.5 mm
直接
直接按识别标记,移至画面中央
(红色箭头)
把识别画面移至
(红色箭头)
的方向
用棉纱布清扫基板上的灰尘后
再进行识别(图2)
●确认错误画面,识别标记有污垢时要擦
拭干净
+
（重新开始运转）
输入正确坐标后再进行识别
（参阅操作篇4-1-2）
●再次发生错误识别时
＋
或者
请任选一项。
●自动运转以及停止校正时,请按 键。
(图2)
(图1)
基板识别错误的确认
3-1-8
直接
确
认
和
对
策
