30. IN BUFFER COMPONENTS(1)
3 0
3
1 2
2 9
3 1
2 6
2 3
2 5
2 8
1 9
2 1
2 0
1 4 3 2
7
1 2
1 1
1 0
1 1
9
1 8
1 7
1 2
6
1 6
1 3
1 5
5
2 2
2 7
4
1 0
9
8
3
7
4
2 0
2 1
2 2
1 9
2 3
8
2 7
2 6
2 5
2 4
2 8
3 1
3 0
2 9
1 8
1 7
2 4
- -
REF.NO NOTE PART NO D E S C R I P T I O N Qty
1
#01
E2239-802-000-A BC-F RAIL PLATE R 1
2
#02
E2210-802-000-A BC-F RAIL PLATE L 1
3 E2200-802-000 BC RAIL A 2
4 SL-6040892-TN BOLT 6
5 SM-4030601-SC SCREW M3 X 6 2
6 SL-6061292-TN SCREW 4
7 E2202-802-000 BC RAIL SPACER 2
8 E2203-802-000 BC-PWB GUIDE 2
9 SM-4031001-SC SCREW M3X0.5 L=10 6
10 SM-4030601-SC SCREW M3 X 6 4
11 E2205-802-000 BC-PWB GUIDE B IN 2
12 E2204-802-000 BC-PWB GUIDE A IN 2
13 SM-4030601-SC SCREW M3 X 6 2
14
#02
E2211-802-000-A BC-R RAIL PLATE L 1
15 SM-4030601-SC SCREW M3 X 6 2
16 SM-4030601-SC SCREW M3 X 6 2
17 E2208-802-000 BC UPPER PLATE 2
18 SM-1031201-SC SCREW M3X0.5 L=12 4
19 E2111-715-0A0 CONVEYOR PULLEY ASM. 4
20 E2111-715-000 CONVEYOR PULLEY (1)
21 SB-1040001-00 BEARING (1)
22 E3122-750-000 BU SPACER F 4
23 SM-4041001-SC SCREW M4X0.7 L=10 4
24 E2089-721-0A0 CONVEYOR PULLEY B ASM. 6
25 E2089-721-000 CONVEYOR PULLEY B ASM. (1)
26 SB-1040001-00 BEARING (2)
27 E2209-802-000 BC CONVEYOR PULLEY COLLAR B 6
28 SM-4042501-SC SCREW M4X0.7 L=25 6
29 WS-0410002-KN SPRING WASHER 6
30 WP-0430801-SC WASHER 4.3X9X0.8 6
31 NM-6040001-SC NUT M4 6
32
#01
E2240-802-000-A BC-R RAIL PLATE R 1
- -

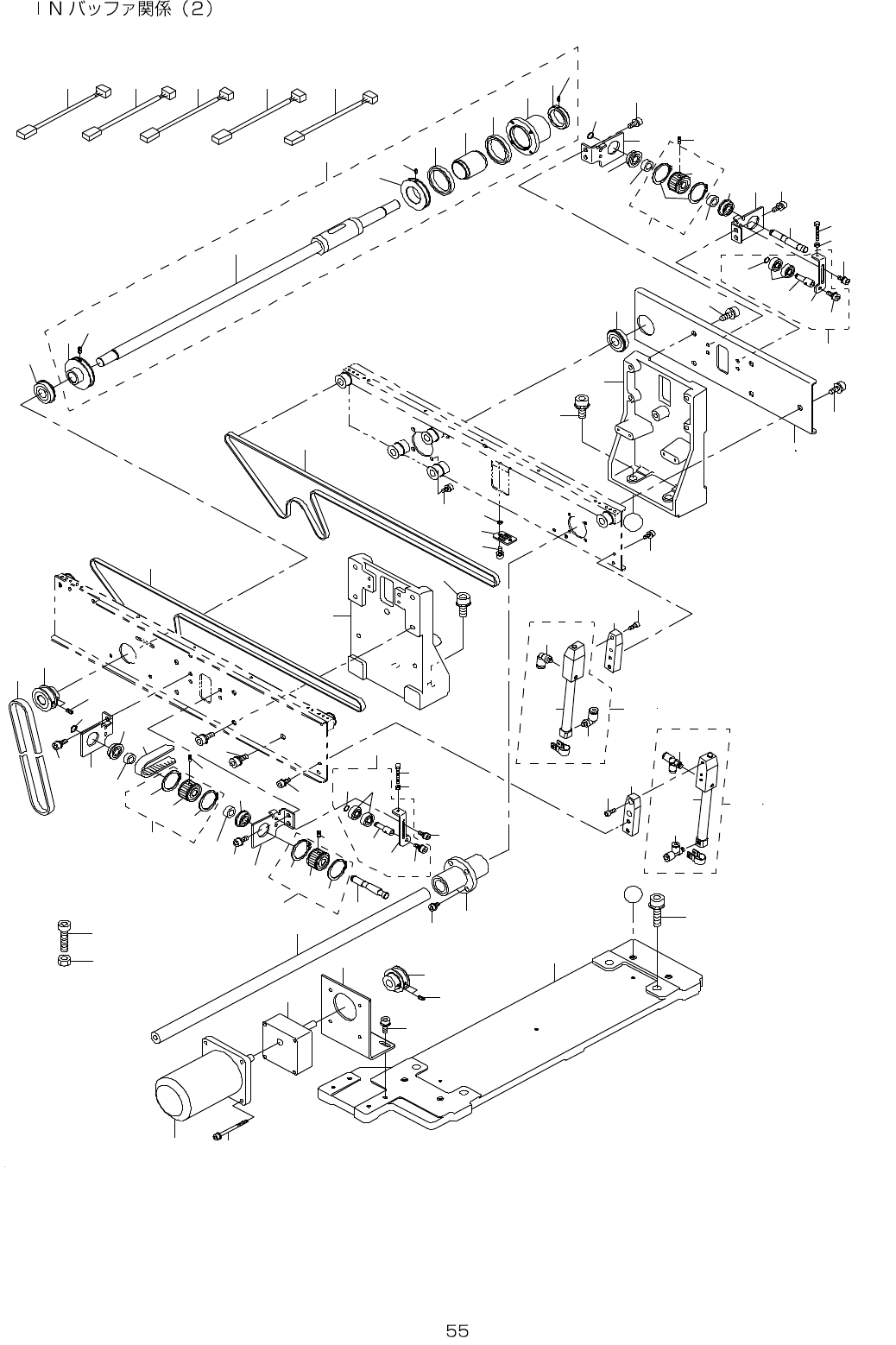

31. IN BUFFER COMPONENTS(2)
