NPM-DGS 2D 检查编辑器 2.4 元件检查设定 ( 检查条件数据的设定 ) Page 2-70 EJS9AC-MB-02R-08 按钮 说明 将所有的 BOX 位置移动。 如果点击 1 次，则会按 step 量移动。 对所有的 BOX 进行放大、缩小。 如果点击 1 次，则会按 step 量进行放大、缩小。 不使用。 针对贴装有元件区域上的相应部位的 网格，设定为跳过 ON 。 将全部的网格跳过都设为 OFF 。 当连续存在被设…
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-08 Page 2-69
①
BOX
组的设定
元件有无检查的检查方法
(
检查名
)
只有
1BOX
。
1
选择
[BOX
组
]
标签。
在示教视图的元件上显示出
BOX
。
2
通过箭头按钮进行
BOX
的移动或放
大、缩小。
在
中显示出
BOX
的位置、尺寸的信息
(mm)
。
对每一次按钮操作的移动、放大、缩小量
(step
量
)
，请通过
根据需要进行切换。
设定该
BOX
的位置及尺寸
(mm)
。在
BOX
内
抽出颜色而判定极性。
在
BOX
上还设定异物检测尺寸
(
m)
。异物
检查以网格为单位进行检查。
3
用鼠标选择跳过自动设定按钮。
进行设定以使机器自动跳过在屏蔽盖下面配置
的元件区域的检查。
被跳过的网格会转为黄色。
4
手动设定需要跳过的网格。
用鼠标选择需要跳过的网格。所选择的网格转
为黄色。如果用鼠标再次选择，即可解除跳过。
5
设定网格信息的设定对象。
请选择只限贴装点，或选择全部的相同元件。
4
page2-61-1
1
1
2
3
3
2
5
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-70 EJS9AC-MB-02R-08
按钮
说明
将所有的
BOX
位置移动。
如果点击
1
次，则会按
step
量移动。
对所有的
BOX
进行放大、缩小。
如果点击
1
次，则会按
step
量进行放大、缩小。
不使用。
针对贴装有元件区域上的相应部位的网格，设定为跳过
ON
。
将全部的网格跳过都设为
OFF
。
当连续存在被设定为跳过
ON
的网格时，使跳过网格的外接矩形内网格转为跳过
ON
。
在设为跳过
ON
的网格内，将周围网格也设为跳过
ON
。
设定对象
说明
‘
贴装点
’
针对贴装点，设定网格尺寸和跳过信息。
‘
元件
’
针对全部的相同元件，设定网格尺寸和跳过信息。
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-08 Page 2-71

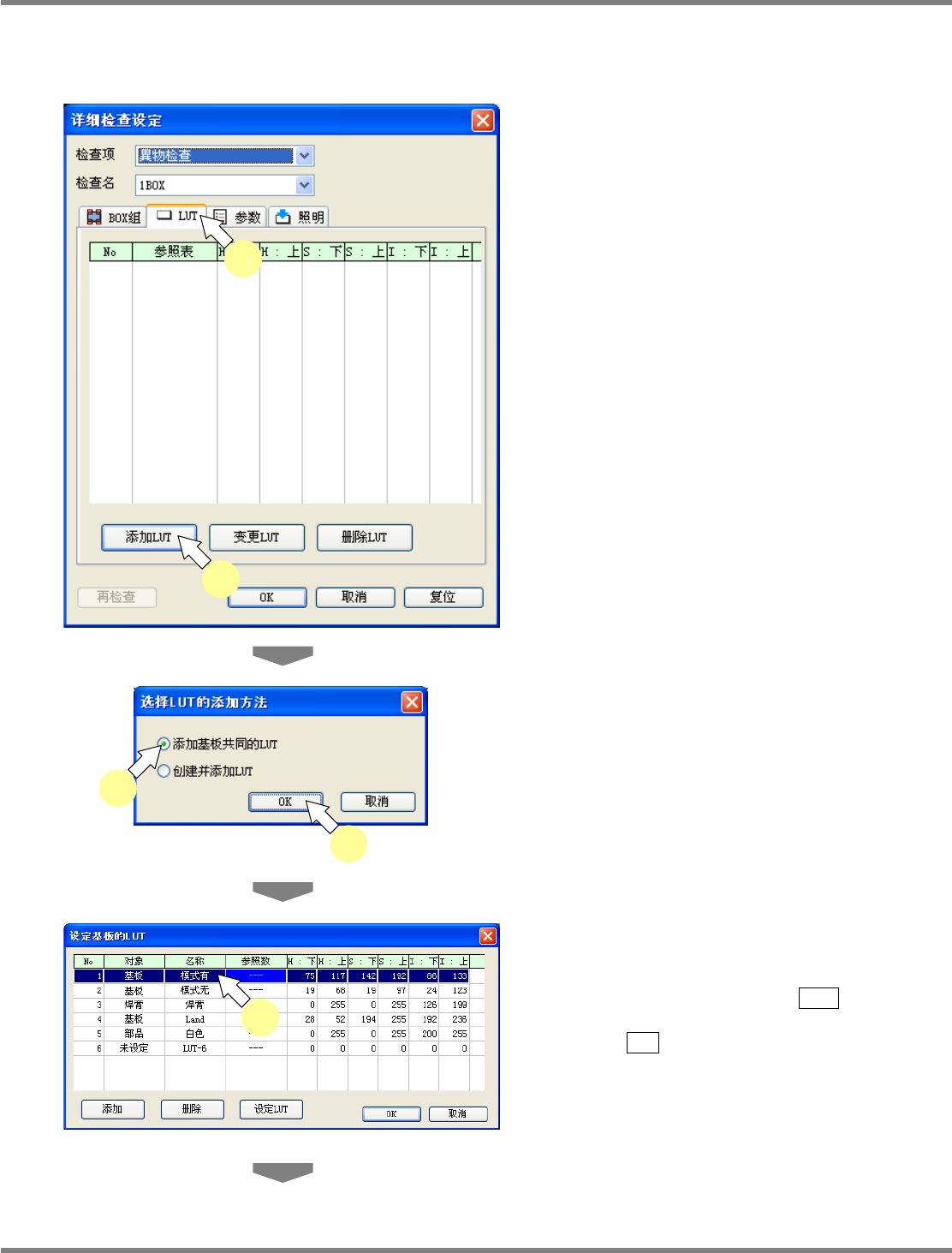

②
LUT
的设定
异物检查的
LUT
应设定基板共同的
LUT
。
1
选择
[LUT]
标签，点击
[
添加
LUT]
。
显示出
<
选择
LUT
的添加方法
>
画面。
2
选择
‘
添加基板共同的
LUT’
，将其置于
ON
后点击
[OK]
。
显示出
<
设定基板的
LUT>
画面。
3
选择所需要的数据后点击
[OK]
。
选择多个数据的方法如下所示。
A)
用鼠标选择
1
个数据后按
Shift
键，再用鼠标
选择其它数据，则可选择两者之间的数据。
B)
按
Ctrl
键，并用鼠标选择数据，则可选择多
个数据。
显示出
<
详细检查设定
>
画面。
page2-58-1
1
1
Page2-43
3
2
2
