NPM-DGS 2D 检查编辑器 4.2 示教视图的弹出式菜单 EJS9AC-MB-04R-09 Page 4-15 [ 基板操作 ]: 菜单名称 操作 图标 说明 [ 保存图像 ] 保存现在正在读取的图像。 在通常情况下不使用。 1 点击 [ 参照 ] 后选择保存位置。 2 输入文件名。 3 选择 ‘ 类型 ’ 。 选择 ‘ 有压缩 ’ ， 保存容量会变小， 但是保存、 读 取所耗时间会变长。 4 点击 [ 保存 ] 。 显示…
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
Page 4-14 EJS9AC-MB-04R-09
[
基板操作
]:
菜单名称
操作
图标
说明
[

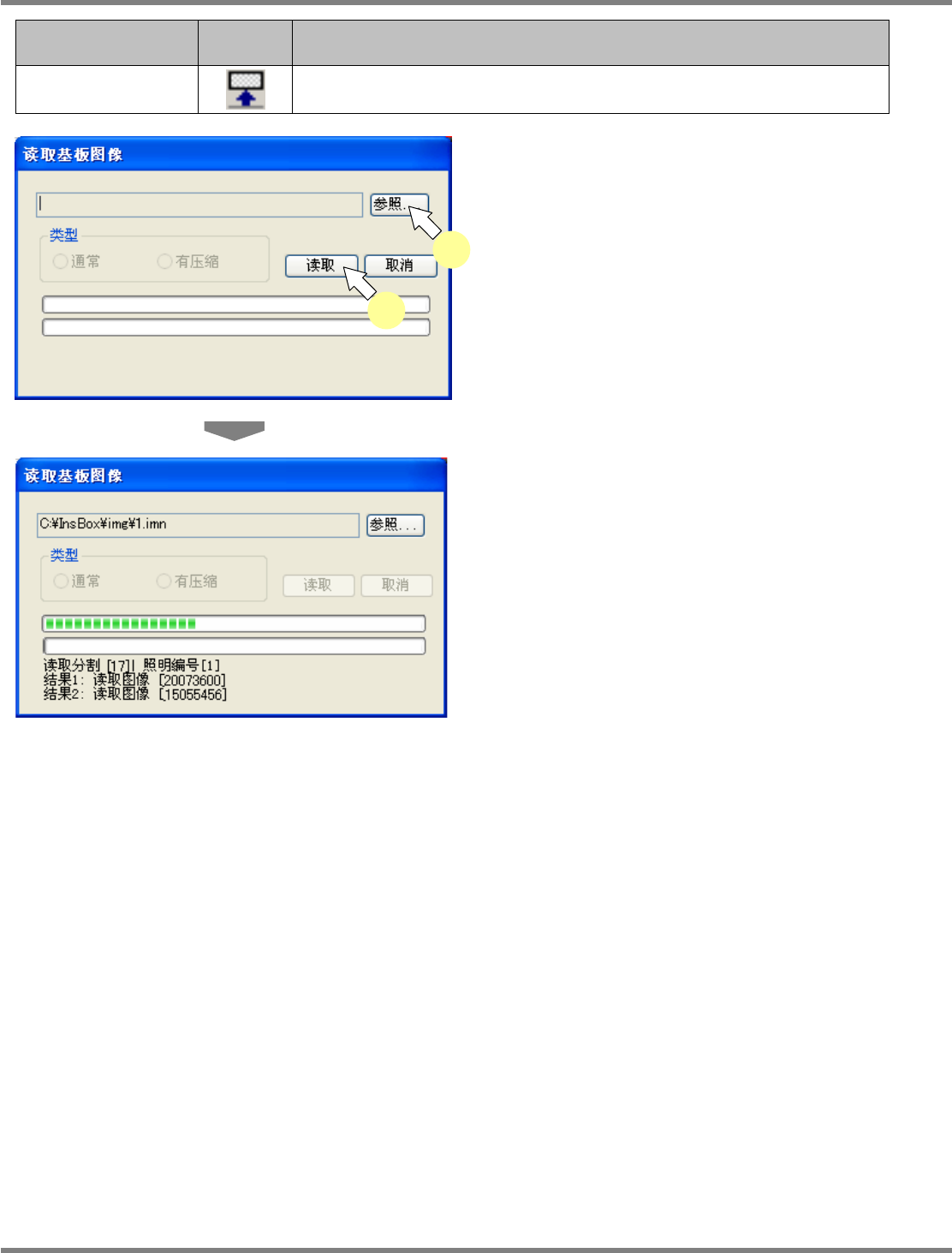

读取图像
]
将基板图像读取到编辑中的生产数据。
1
点击
[
参照
]
后从所保存的图像中选择目
标图像。
2
点击
[
读取
]
。
显示出进展状况。
1
2
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
EJS9AC-MB-04R-09 Page 4-15
[
基板操作
]:
菜单名称
操作
图标
说明
[

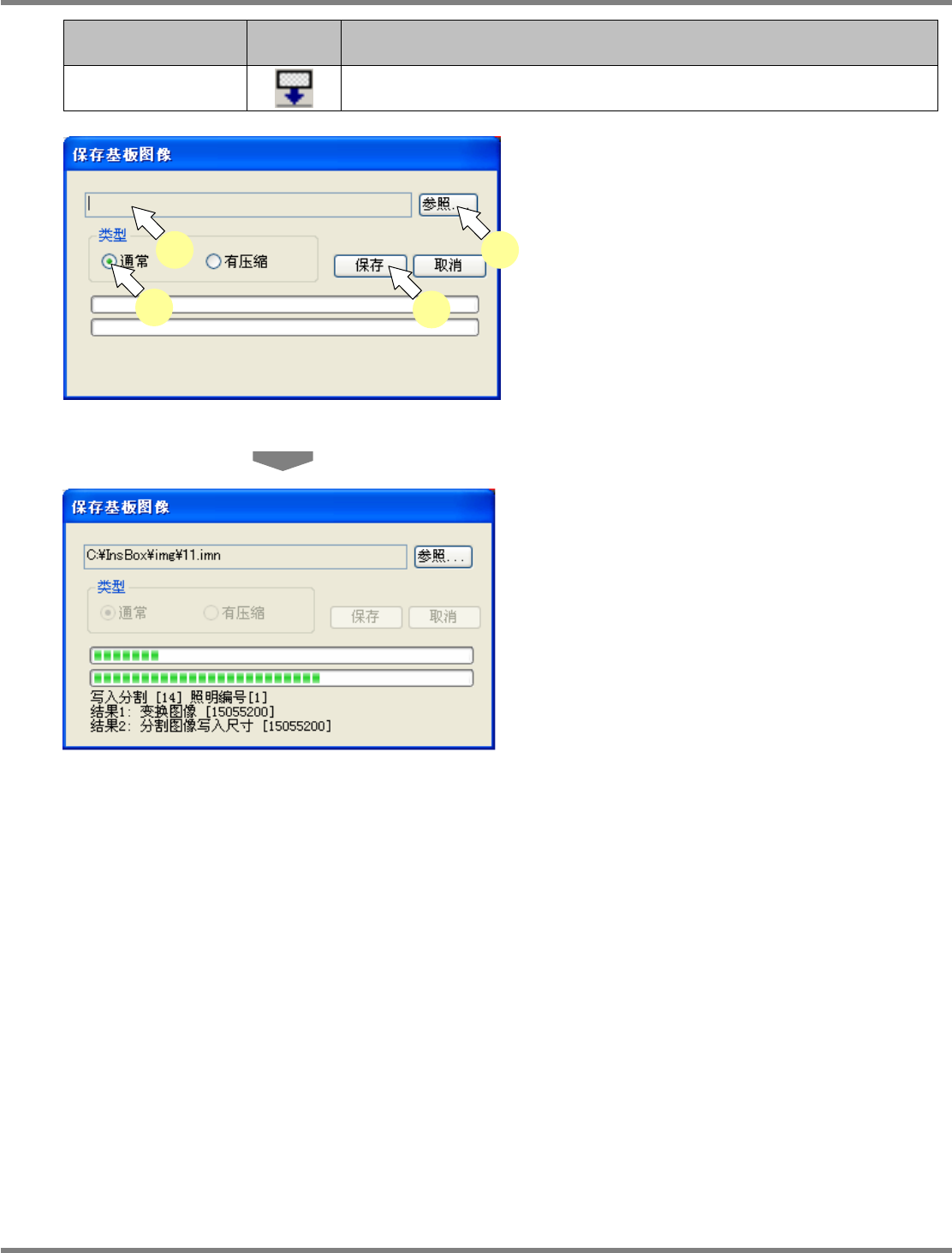

保存图像
]
保存现在正在读取的图像。
在通常情况下不使用。
1
点击
[
参照
]
后选择保存位置。
2
输入文件名。
3
选择
‘
类型
’
。
选择
‘
有压缩
’
，保存容量会变小，但是保存、读
取所耗时间会变长。
4
点击
[
保存
]
。
显示出进展状况。
1 2
3
4
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
Page 4-16 EJS9AC-MB-04R-09
[
基板操作
]:
菜单名称
操作
图标
说明
[

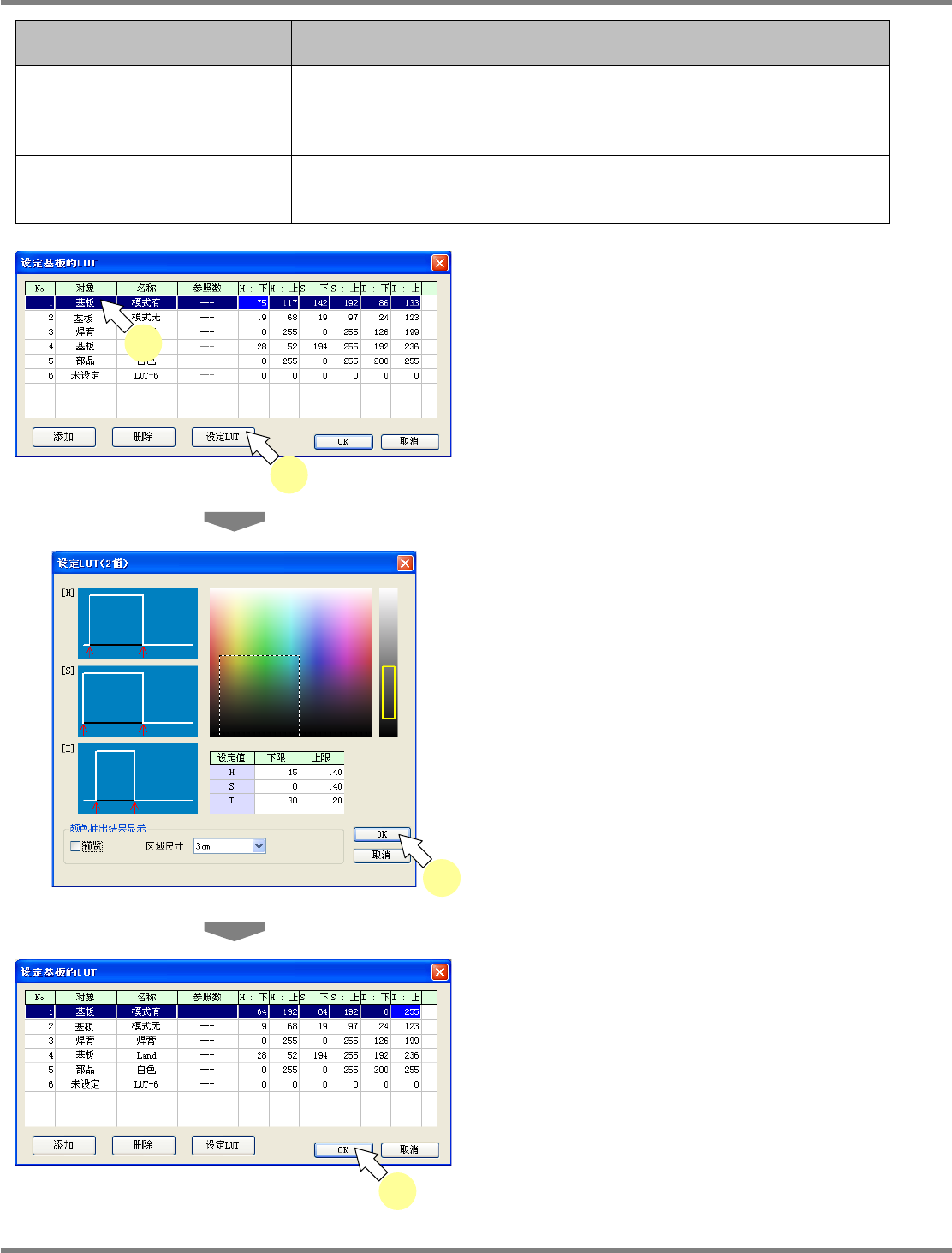

设定基板
LUT]
–
设定在这个基板上共同使用的
2
值
LUT
。
在元件检查下，设定与基板颜色相应的
LUT
。
基板
LUT
被用于元件有无检查及异物检查。
变更已登录的
LUT
值而设定。
[
设定基板
LUT[
焊膏
] ]
–
设定在这个基板上共同使用的多值
LUT
。
在焊膏检查下，设定与焊膏颜色相应的
LUT
。
在焊膏检查下，使用这个
LUT
。
1
选择所设定的基板的
LUT
后点击
[
设定
LUT]
。
可根据需要任意变更名称。
在
[
设定基板
LUT]
的情形下，显示
<
设定
LUT(2
值
)>
画面
;
在
[
设定基板
LUT[
焊膏
]]
的情形下，
显示
<
设定
LUT(
多值
)>
画面。
2
设定基板的
LUT
后点击
[OK]
。
关于
LUT
的设定，请参阅
‘3. LUT
的设定
’
。
3
在
<
设定基板的
LUT>
画面上点击
[OK]
。
Page4-13-2
3
Page4-13-1
1
1
4-16-C
2
