NPM-DGS 2D 检查编辑器 4.2 示教视图的弹出式菜单 Page 4-30 EJS9AC-MB-04R-09 B) 焊膏检查设定 1 进行各种设定后，点击 [OK] 。 将反映编辑结果，并关闭 < 检查设定 > 窗口。 设定项目，请参照下表。 检查设定项目 项目 内容 检查设定 ( 基本 ) 开口面积 显示所选择焊料网板的开口部面积。 桥接区域宽度 显示从桥接检查的焊料中心位置起的 检查范围。 分辨率 XY …
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
EJS9AC-MB-04R-09 Page 4-29

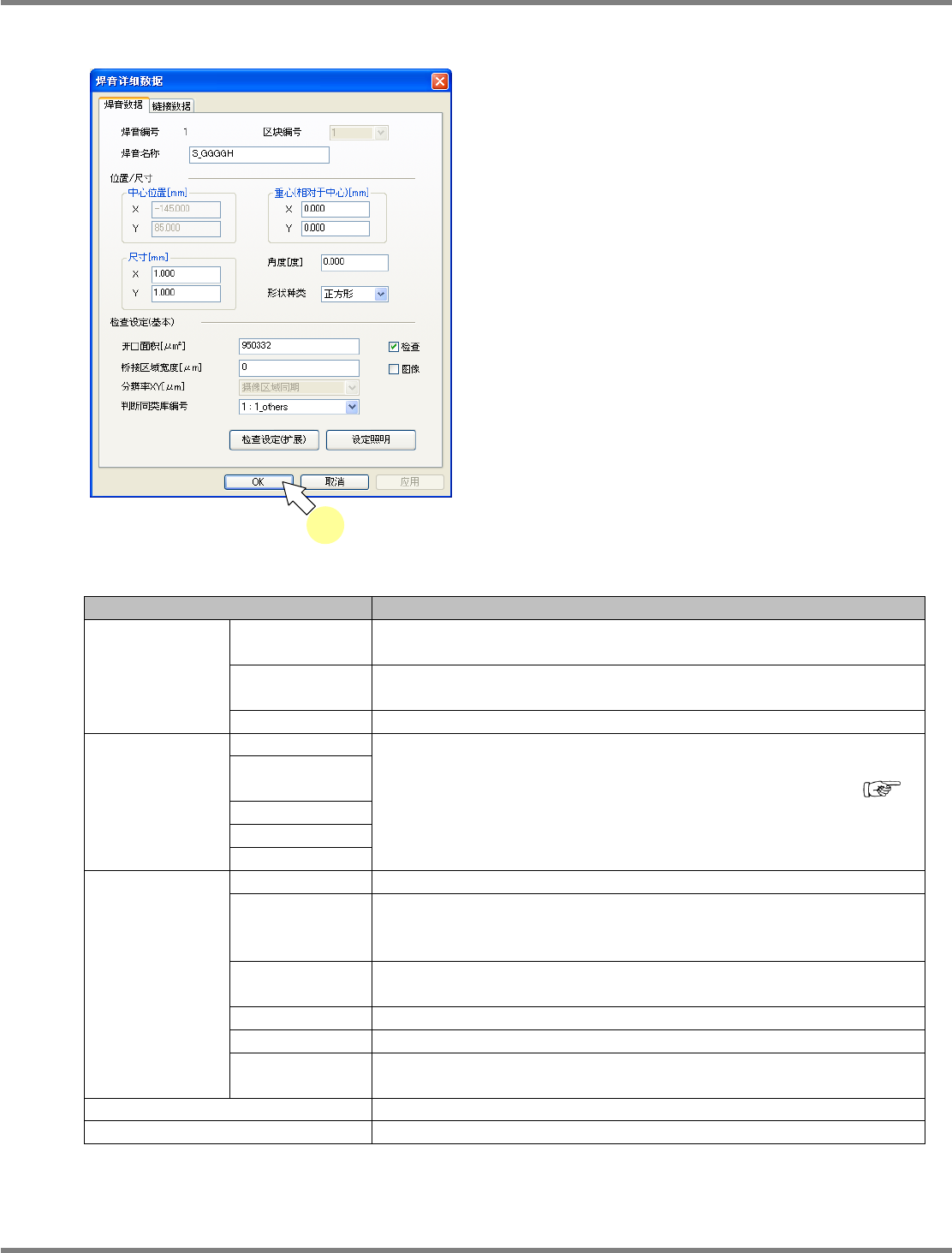

A)
设定焊膏详细数据
1
进行各种设定后，点击
[OK]
。
将反映编辑结果，并关闭
<
焊膏详细数据
>
窗口。
设定项目，请参照下表。
焊膏详细数据的设定项目
项目 内容
(
信息显示
)
焊膏编号
所选择焊膏的连续编号。
不能编辑。
区块编号
显示与所选择焊膏相链接元件的区块编号。
不能编辑。
焊膏名称
所选择焊膏的名称。
位置
/
尺寸
中心位置
X/Y
显示所选择焊膏的坐标和尺寸，以及形状。
不能编辑中心位置。
在检查倾斜形状的焊膏桥接之际，需要编辑尺寸
X/Y
、角度。
(
‘5.2.6
焊料检查
’)
重心
(
相对于重
心
)
尺寸
X/Y
角度
形状种类
检查设定
(
基本
)
开口面积
显示所选择焊膏网版的开口部面积。
桥接区域宽度
显示从桥接检查的焊膏中心位置起的检查范围。
执行桥接检查时，需要设定大于桥接检查方向上的焊膏数据尺寸的一半
的值。
分辨率
XY
显示设定在焊膏数据上的分辨率。
不能编辑。
判断同类库编号
显示设定在所选择焊膏上的焊膏判定数据。
检查
如果勾选复选框，即执行焊膏检查。(ON: 执行检查、OFF:跳过检查)
图像
如果勾选复选框，即保存在生产中指定的焊膏样本图像。(ON：保存、
OFF: 不保存)
[
检查设定
(
扩展
)]
点击，即会显示检查设定画面。
[
设定照明
]
点击，即会显示照明设定画面。
4-2029
1
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
Page 4-30 EJS9AC-MB-04R-09

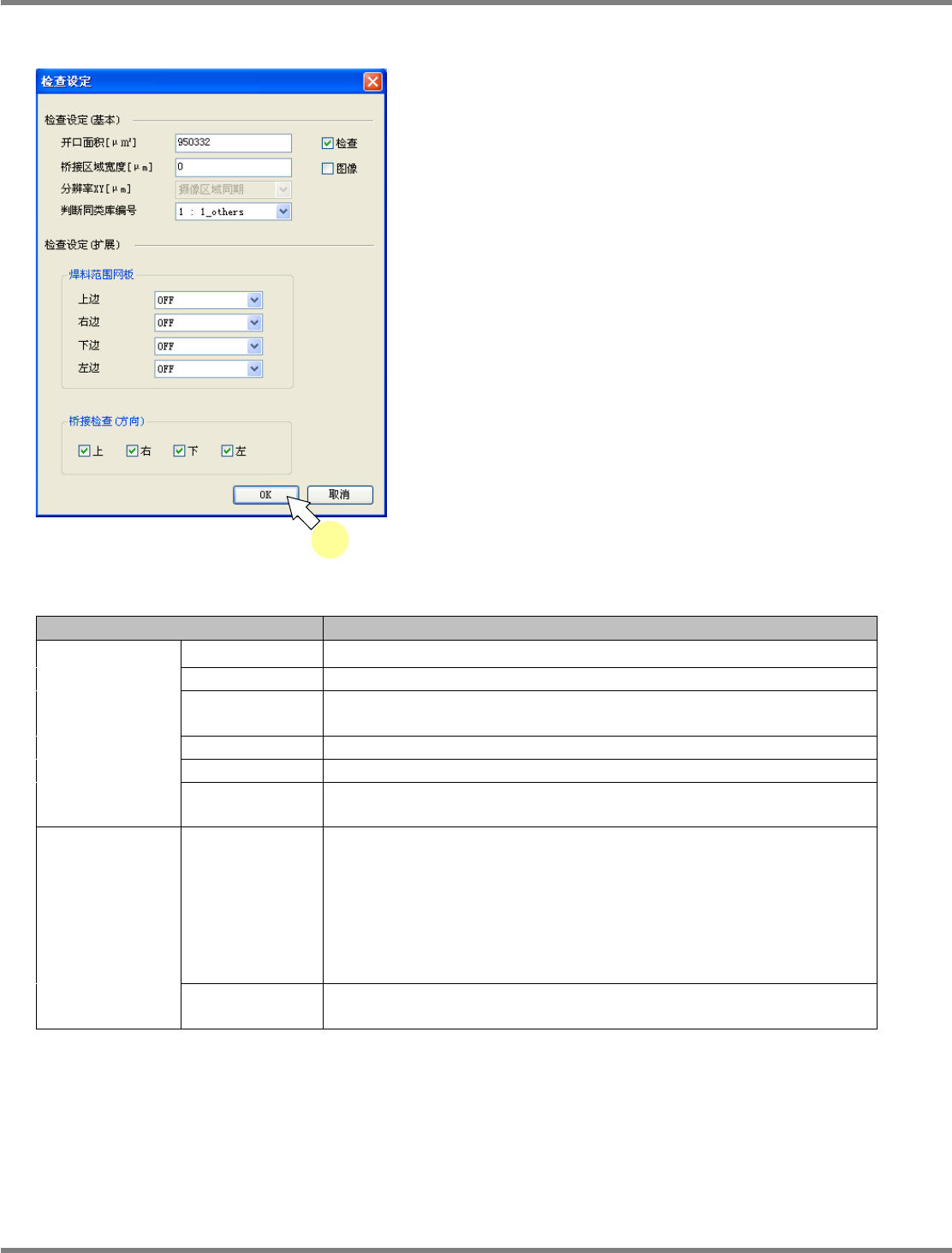

B)
焊膏检查设定
1
进行各种设定后，点击
[OK]
。
将反映编辑结果，并关闭
<
检查设定
>
窗口。
设定项目，请参照下表。
检查设定项目
项目
内容
检查设定
(
基本
)
开口面积 显示所选择焊料网板的开口部面积。
桥接区域宽度 显示从桥接检查的焊料中心位置起的检查范围。
分辨率
XY
显示设定在焊料数据上的分辨率。
不能编辑。
判断同类库编号 显示与所选择焊膏相链接的焊膏判定数据。
检查 如果勾选复选框，即执行焊膏检查。
(ON:
执行检查、
OFF:
跳过检查
)
图像 如果勾选复选框，即保存在生产中指定的焊料的样本图像。
(ON:
保存、
OFF:
不保存
)
检查设定
(
扩展
)
焊料范围网板
上边
/
右边
/
下边
/
左边
显示焊料各边的焊料区域网板方法。
请从
OFF/
切割
/
过滤器中选择。
与焊料区域相重合的桥接检查区域，也实施同样的网板处理。
在焊料区域周围
(
指定区域
)
中适用下述处理。
• OFF:
不执行网版处理。
•
切割
:
不实施焊料抽出处理。
•
过滤器
:
在平滑处理后，执行焊料抽出处理。
桥接检查
(
方向
)
上
/
右
/
下
/
左
如果勾选复选框，即执行指定方向的焊料桥接检查。
(ON:
执行检查、
OFF:
跳过检查
)
4-2031
1
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
EJS9AC-MB-04R-09 Page 4-31
C)
设定照明
通常，使用默认设定的
‘
标准照明
’
来进行检查。
以标准照明进行拍摄时，只有在识别困难的情形下，切换到个别照明后进行检查。
使用个别照明时，拍摄次数会增加，且处理时间会变长，因此请最小限度地使用。
1
点击
[
个别照明
]
。
将显示设定
4
种照明值的列表。
2
双击选择需要变更照明值的设定值后，
输入照明值。
3
完成了全部项目的设定后，点击
[OK]
。
将关闭
<
设定照明
>
窗口。
4-2032
1
4-2033
2
3
