NPM-DGS 2D 检查编辑器 4.3 列表的详细内容 Page 4-36 EJS9AC-MB-04R-09 元件列表的弹出式菜单 如果选择 [ 基板 ] 标签，并此状态下右击列表，则显示 出 [ 部品操作 ( 列表 )] 菜单。因编辑对象检查数 据的不同，菜单也会有所不同。 内容与示教视图下的元件选择状态下 的弹出式菜单相同。 ( 列表的同期以外 ) ( ‘4.2.5 元件选择状态下的弹出式菜单 ’) 4-3003 编辑对象选择…
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
EJS9AC-MB-04R-09 Page 4-35
4.3.4
元件列表
如果从列表中选择
[
部品
]
标签，则显示出与元件有关的数据。
不能通过
2D
检查编辑器进行数据的添加。
项目
内容
区块编号
显示区块编号。
回路编号
显示回路编号。
元件
显示相对应的元件数据名称。
功能类别 显示相对应的元件种类。
连接检查条件数据数
显示在相对应的元件数据中所设定的检查条件数。
检查条件数据名
针对元件数据，显示所设定的检查条件数据名称。
连接标记数
显示检查元件时使用的识别标记数。
分辨率
XY
显示拍摄元件的分辨率。
‘
摄像区域同期
’
表示这是与基板摄像区域的
分辨率相同的分辨率。
检查
是对检查的执行设定的标志。
不进行未打勾
(
处于
OFF)
元件的检查。
图像
本标志用于在生产中保存分析样本时所需要的元件图像的保存。
贴装坐标
X / Y
显示元件的实装坐标。
外形尺寸
L / W
显示相对应的元件数据的尺寸信息。
贴装角度
显示元件的实装角度。
焊盘数
显示相对应的元件数据的焊盘数。
吸头
显示贴装元件的吸头编号。
料架
显示配置有元件的料架编号。
例
) 20001:
工作台编号
2
的料架编号
1
料架中位置
显示料架内或托盘内的位置。
吸嘴
显示贴装元件的吸嘴编号。
例) 20001: 吸头编号2的吸嘴编号1
APC-FF
贴装控制
通过
APC-FF
的贴装控制功能开关。
ON:
有效
/ OFF:
无效
APC-FF
贴装控制
方向
-X/
方向
-Y/
旋
转方向
显示通过
APC-FF
所进行补正方向。在复选框中打勾的方向为补正
对象方向。
APC-FF
贴装基准
显示元件的贴装基准。
APC-FF
补正用的测量对象元件指定
显示在贴装单位下，不执行
APC
补正时的代表测量元件。在复选框
中打勾的元件为测量对象。
APC-MFB
贴装控制
通过
APC-MFB
的贴装控制功能开关。
ON:
有效
/ OFF:
无效
APC-MFB
补正用的测量对象元件指
定
表示在
APC-MFB
下，属于补正量计算的对象元件。在复选框中打
勾的元件为测量对象。
APC-MFB
精度监视
表示在
APC-MFB
下，属于对贴装精度进行监视的对象元件。在复
选框中打勾的元件为对象元件。
APC-FF
结果
-X/-Y/θ
显示
APC-FF
的补正结果。
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
Page 4-36 EJS9AC-MB-04R-09

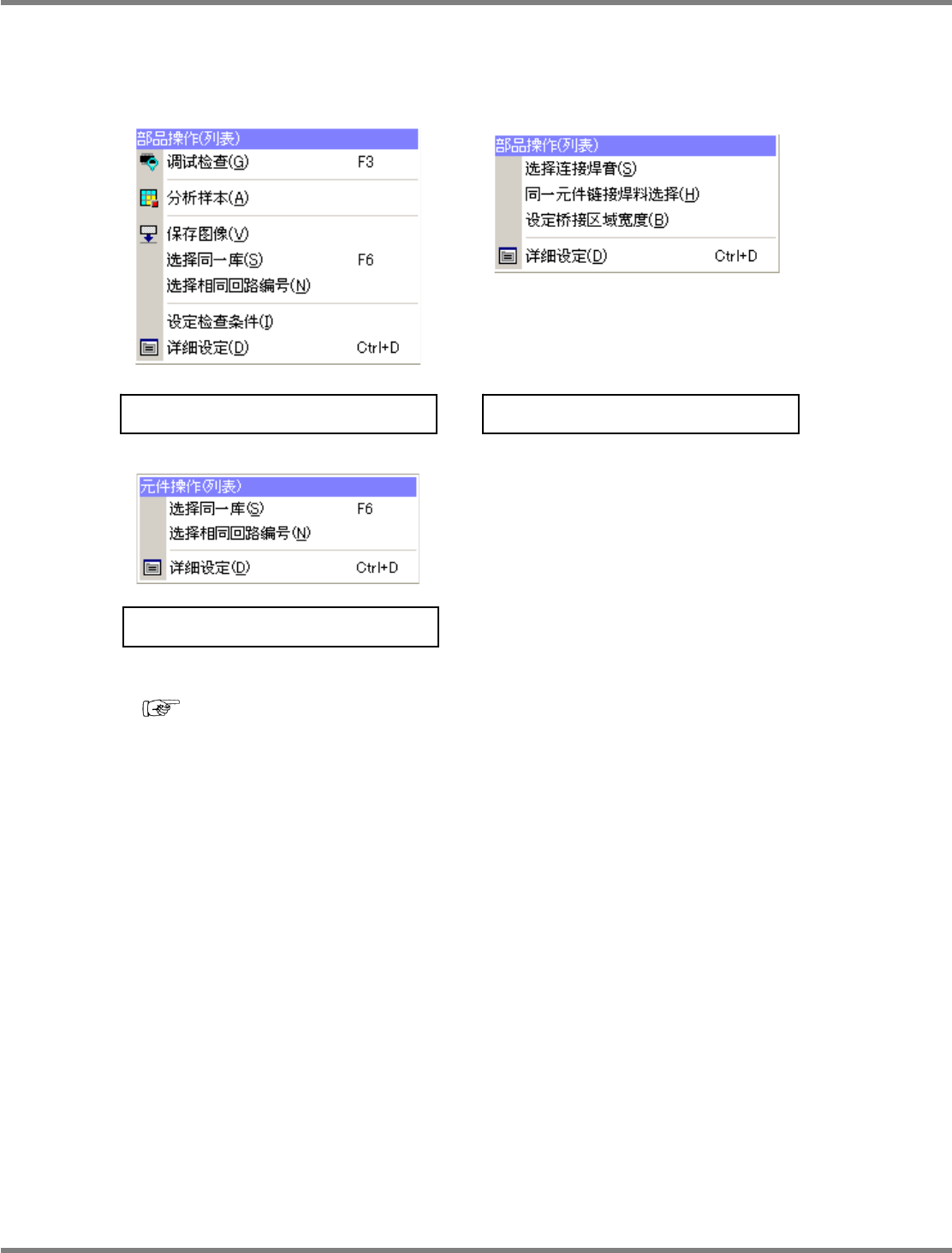

元件列表的弹出式菜单
如果选择
[
基板
]
标签，并此状态下右击列表，则显示出
[
部品操作
(
列表
)]
菜单。因编辑对象检查数
据的不同，菜单也会有所不同。
内容与示教视图下的元件选择状态下的弹出式菜单相同。
(
列表的同期以外
)
(
‘4.2.5
元件选择状态下的弹出式菜单
’)
4-3003
编辑对象选择为‘元件检查’时 编辑对象选择为‘焊料检查’时
4-3004
编辑对象选择为‘APC 设定’时
4-3019
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
EJS9AC-MB-04R-09 Page 4-37
4.3.5
元件库列表
如果从列表中选择
[
部品库
]
标签，则显示出与元件库有关的数据。
不能通过
2D
检查编辑器进行数据的添加。
2D
检查编辑器的元件库是指包含进行检查所需要的数据的元件数据。
项目
内容
元件
显示元件库的名称。
检查条件数据名
在元件数据中输入要设定的检查条件数据名称。
功能类别
显示元件品种。
贴装前检查跳过
设为
ON
时，将跳过贴装前检查。
贴装后检查跳过
设为
ON
时，将跳过贴装后检查。
有无
/
位置
/
表里
/
极性
/
异物
当设定了检查项目时，将执行确认。
外形尺寸
L/W
显示元件数据的尺寸。
全引线数
/
引线数
(
上
) /
引线数
(
左
) /
引线数
(
下
) /
引线数
(
右
)
显示元件数据的引线数。
引线种类数
显示元件数据的引线种类数。
连接数
显示与元件数据相对应的元件数。
元件库列表的弹出式菜单
在选择了
[
部品库
]
标签的状态下，在列表上右点击，即会显示
[
部品库操作
(
列表
)]
菜单。
[
部品库操作
(
列表
)]:
菜单名称
操作
图标
说明
[
检查条件设定
]
–
以所选择的元件检查条件设定开始操作。
[
复制检查条件
]
–
将选择元件的检查条件复制到剪贴板上。
[
粘贴检查条件
]
–
将剪贴板上的检查条件覆盖到所选择元件数据的检查条件上。
[
选择性粘贴
]
–
指定剪贴板上的检查条件的形式后，覆盖到所选择元件数据的检查条件
上。
[
自动配置
]
开始一次性编制所选择元件的检查条件。
[
清除自动配置错误标识
]
–
没有自动生成的元件，检查条件数据名称以红色显示。通过本复位处理，
即会转为通常显示。
当编辑对象选择为
‘APC
设定
’
时，将不显示弹出菜单。
