NPM-DGS 2D 检查编辑器 4.1 菜单栏 EJS9AC-MB-04R-09 Page 4-9 4.1.6 帮助 [ 帮助 ]: 菜单名称 操作 图标 说明 [ 版本信息 ] 显示版本信息。
NPM-DGS
2D
检查编辑器
4.1
菜单栏
Page 4-8 EJS9AC-MB-04R-09
[

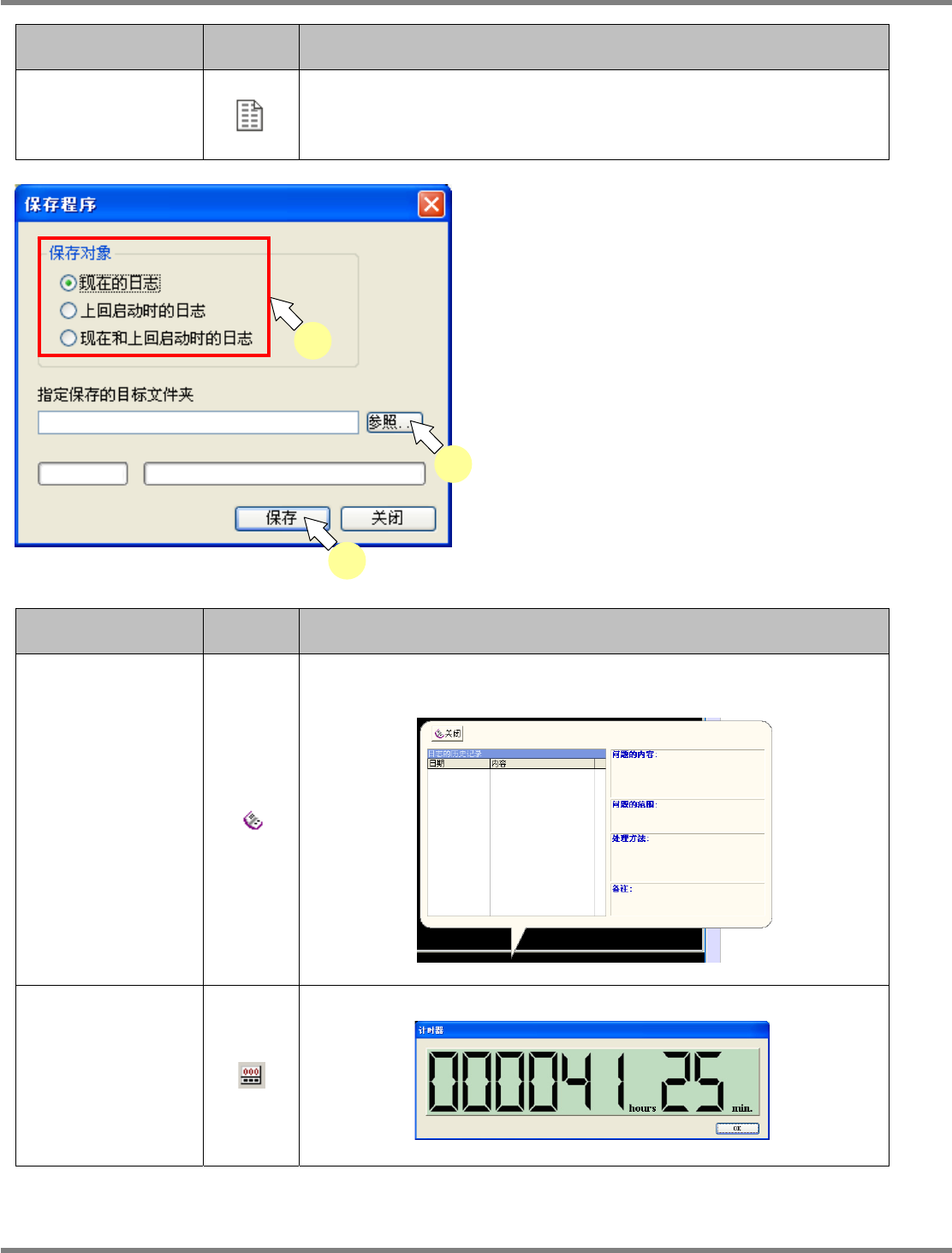

维护
]:
菜单名称
操作
图标
说明
[
保存程序
]
保存程序。
应用软件工作状态已被保存在程序记录里面。在工作上发生问题时，如果由
本公司进行细查，有时能够查明其原因。在此情况下本公司可能会请求程序
记录的保存。
1
选择要保存的日志文件。
根据所发生的问题内容，有时需要重新启动。
在此情况下请保存上回启动时的日志。
2
指定保存位置。
3
点击
[
保存
]
。
[
维护
]:
菜单名称
操作
图标
说明
[
错误历史记录
]
显示以前发生过的错误历史记录列表。
在通常情况下，
2D
检查编辑器不会发生此类错误。
[
计时器
]
显示使用了
2D
检查编辑器的合计时间。
1
2
3
4-1017
NPM-DGS
2D
检查编辑器
4.1
菜单栏
EJS9AC-MB-04R-09 Page 4-9

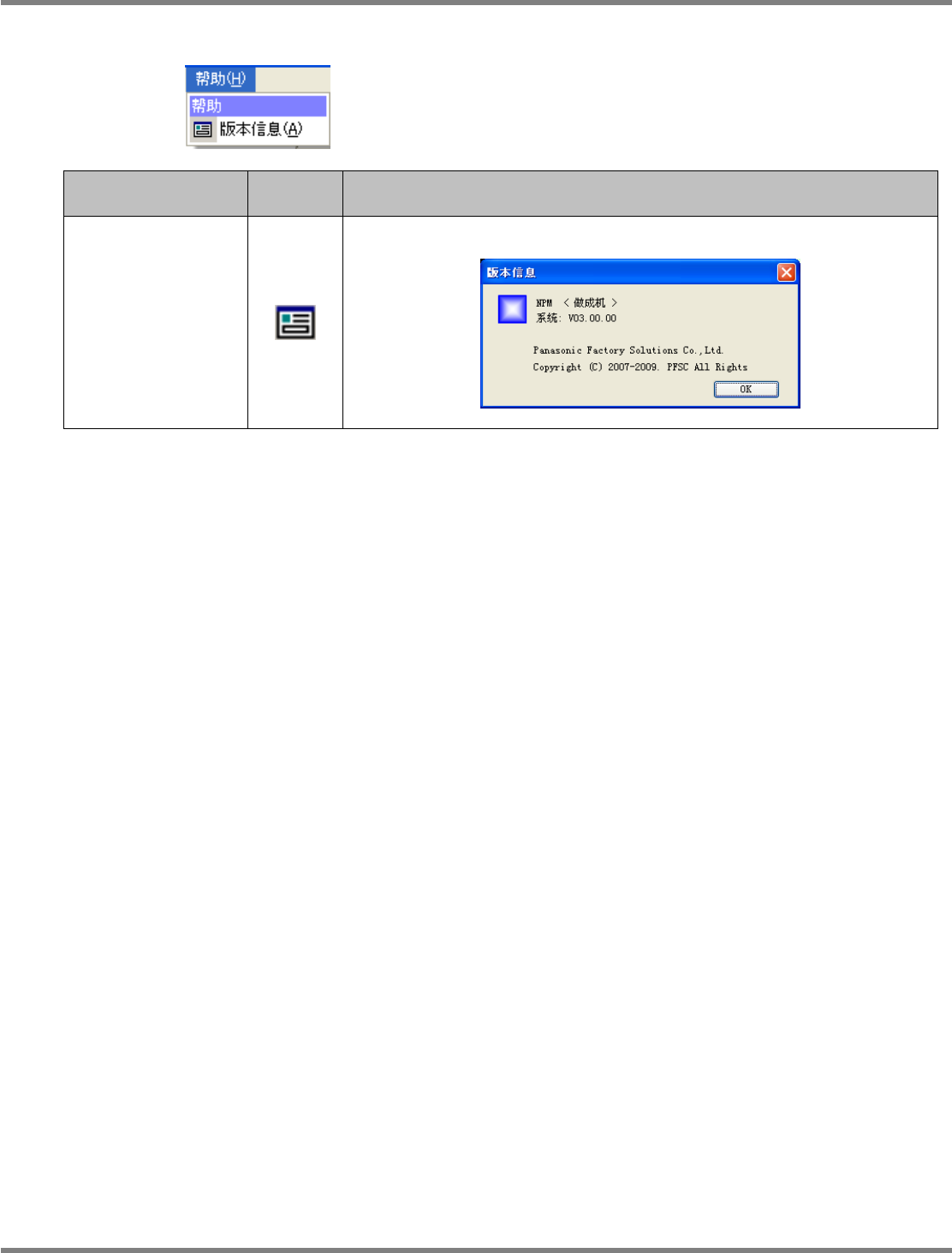

4.1.6
帮助
[
帮助
]:
菜单名称
操作
图标
说明
[
版本信息
]
显示版本信息。
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
Page 4-10 EJS9AC-MB-04R-09
4.2
示教视图的弹出式菜单
如果在编辑画面的示教视图上右击，则显示出弹出式菜单。
弹出式菜单的内容因所选择的对象不同而有差异。
4.2.1
未选择状态下的弹出式菜单
如果从示教视图中未选择任何项目的状态下右击，则显示出
[
编辑数据
]
菜单。
内容与菜单栏的编辑一样。
(
‘4.1.2
编辑
(
编辑数据
)’)
当编辑对象选择为
‘APC
设定
’
时，将不显示弹出菜单。
4.2.2
基板选择状态下的弹出式菜单
如果从示教视图中选择基板
(
点击最外边的框
)
的状态下右击，则显示出
[
基板操作
]
菜单。因编辑
对象检查数据的不同，菜单也会有所不同。
[
基板操作
]:
菜单名称
操作
图标
说明
[
检查基板全体
]
针对编辑中的生产数据，使用读取的基板图像对基板上的全部元件或全部焊料
执行检查。
4-1003
编辑对象选择为‘元件检查’时 编辑对象选择为‘焊膏检查’时
4-2002
4-2003
编辑对象选择为‘APC 设定’时
4-2038
