NPM-DGS 2D 检查编辑器 4.2 示教视图的弹出式菜单 Page 4-28 EJS9AC-MB-04R-09 4.2.6 焊膏选择状态下的弹出式菜单 在示教视图上的选择了焊膏的状态下 右点击，将会显示 [ 焊膏操作 ] 菜单。 [ 焊膏操作 ]: 菜单名称 操作 图标 说明 [ 焊膏检查 ] 针对编辑中的生产数据，使用读取进 的基板图像，对所选择的焊膏进 行检 查。画面将会切换到焊膏调试模式。 [ 分析样本 ] 切换到样本分析模…
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
EJS9AC-MB-04R-09 Page 4-27

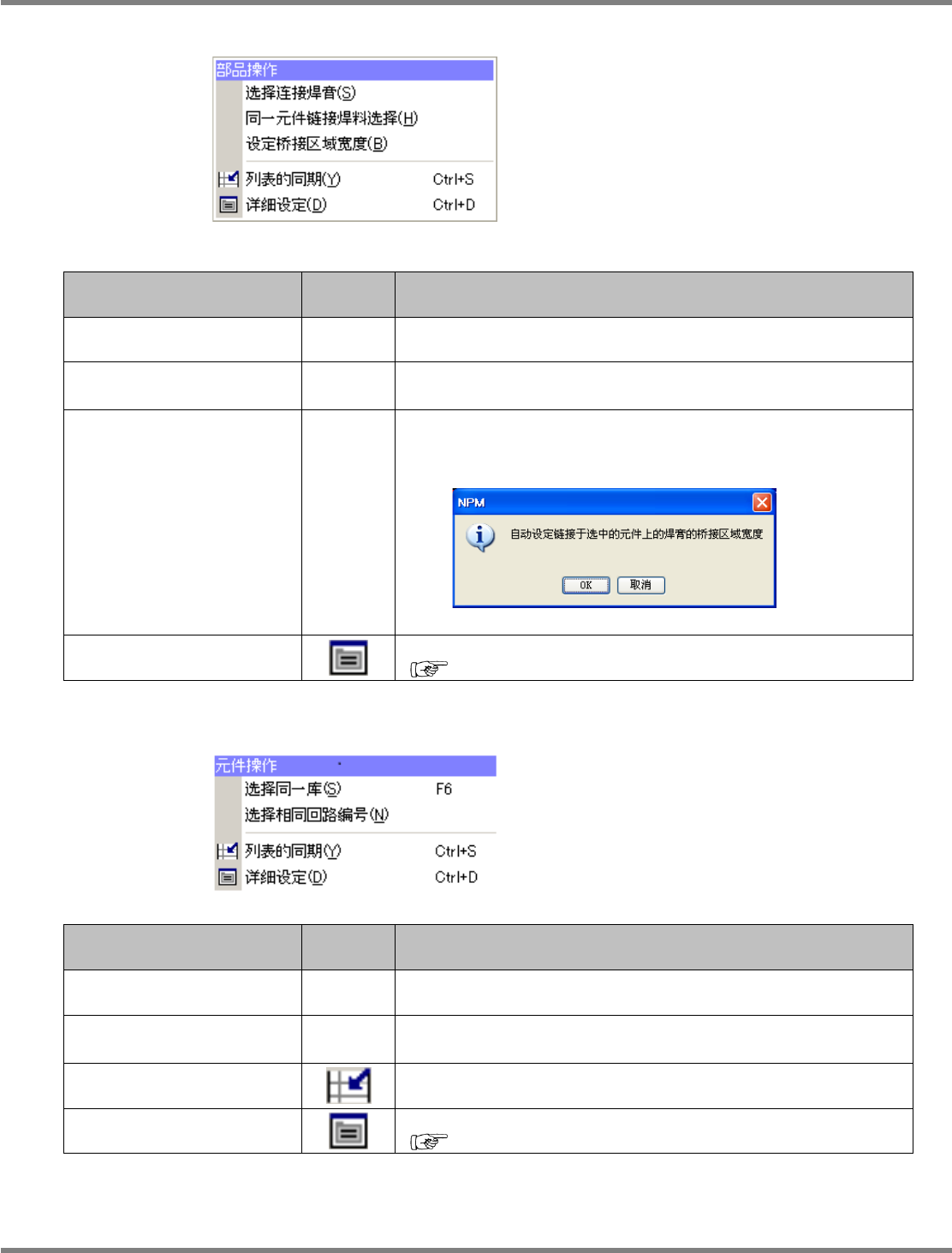

B)
编辑对象为焊膏检查时
[
部品操作
]:
菜单名称
操作
图标
说明
[
选择连接焊膏
]
–
在示教视图上选择与所选择元件相链接的焊膏。
[
同一元件链接焊膏选择
]
–
在示教视图上选择与所选元件的链接相同元件的焊膏。
[
设定桥接区域宽度
]
–
自动设定与所选择元件相链接的焊膏桥接区域的宽度。能够在类似
IC
元件－在相同方向上存在多个引线的元件上，执行这个设定。只
有与元件相链接的焊膏数量在
4
个以上时，执行这个设定。
[
详细设定
]
与
‘A)
编辑对象为元件检查时
’
的
‘
详细设定
’
相同。
(
‘A)
编辑对象为元件检查时
’)
C)
编辑对象为
APC
设定时
[
部品操作
]:
菜单名称
操作
图标
说明
[
选择同一库
]
–
通过示教查看器选择与所选择元件为相同元件库的元件。
[
选择相同回路编号
]
–
通过示教查看器选择与所选择元件为相同回路编号的元件。
[
列表的同期
]
将通过示教查看器所选择的元件信息显示在列表查看器上。
[
详细设定
]
与
‘A)
编辑对象为元件检查时
’
的
‘
详细设定
’
相同。
(
‘A)
编辑对象为元件检查时
’)
4-2026
4-2027
4-2040
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
Page 4-28 EJS9AC-MB-04R-09

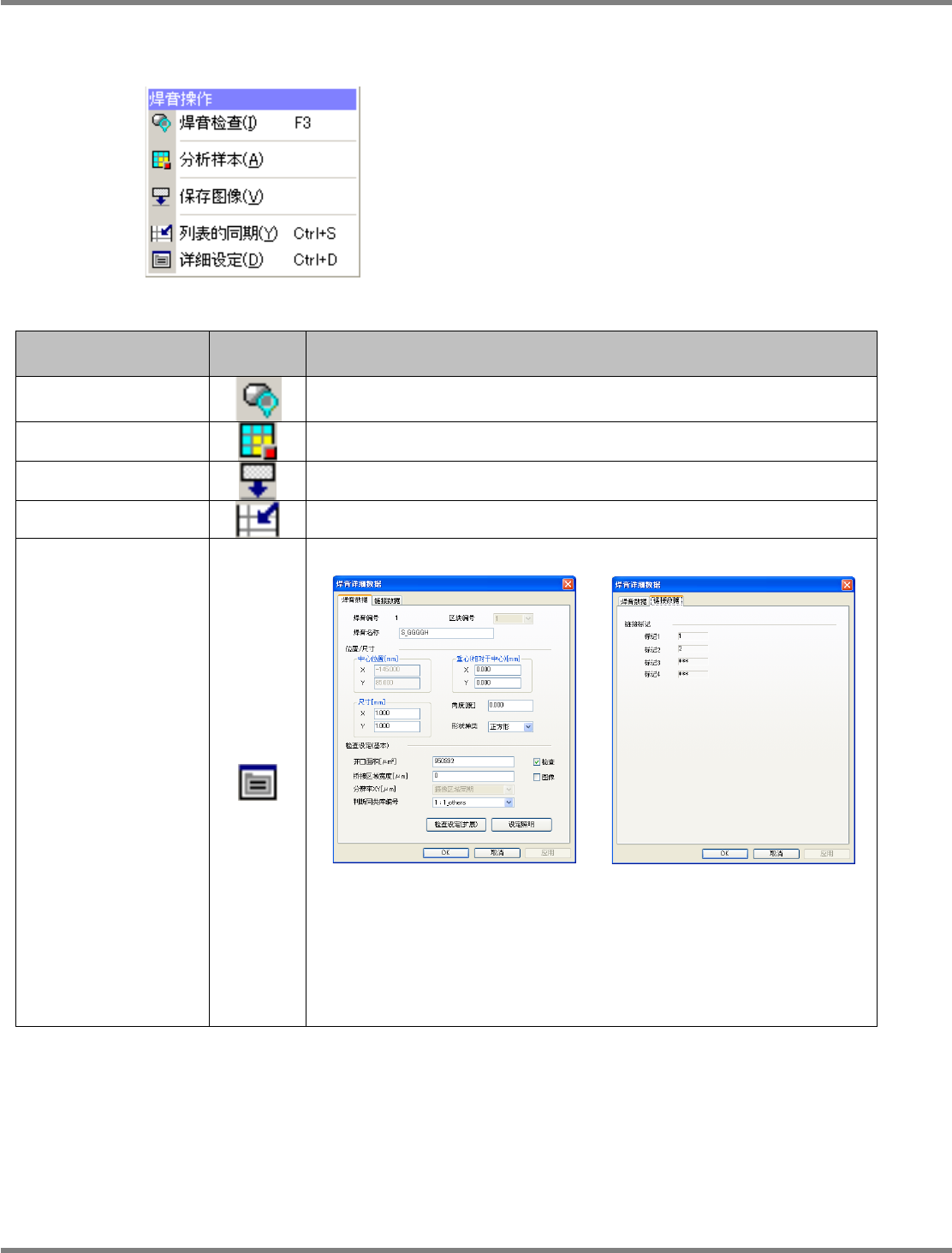

4.2.6
焊膏选择状态下的弹出式菜单
在示教视图上的选择了焊膏的状态下右点击，将会显示
[
焊膏操作
]
菜单。
[
焊膏操作
]:
菜单名称
操作
图标
说明
[
焊膏检查
]
针对编辑中的生产数据，使用读取进的基板图像，对所选择的焊膏进行检
查。画面将会切换到焊膏调试模式。
[
分析样本
]
切换到样本分析模式。
[
保存图像
]
为了分析样本而保存所选择的图像。
[
列表的同期
]
在列表视图上显示示教所选择的焊膏的信息。
[
详细设定
]
一览显示与焊膏相关的信息。
[
焊膏数据
]
设定的详细内容，请参照下一页。
[
链接数据
]
显示在进行焊膏检查之际所使用的识别标记的信息。
链接数据只能参阅而不能变更。
4-2029
4-2030
4-2028
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
EJS9AC-MB-04R-09 Page 4-29
A)
设定焊膏详细数据
1
进行各种设定后，点击
[OK]
。
将反映编辑结果，并关闭
<
焊膏详细数据
>
窗口。
设定项目，请参照下表。
焊膏详细数据的设定项目
项目 内容
(
信息显示
)
焊膏编号
所选择焊膏的连续编号。
不能编辑。
区块编号
显示与所选择焊膏相链接元件的区块编号。
不能编辑。
焊膏名称
所选择焊膏的名称。
位置
/
尺寸
中心位置
X/Y
显示所选择焊膏的坐标和尺寸，以及形状。
不能编辑中心位置。
在检查倾斜形状的焊膏桥接之际，需要编辑尺寸
X/Y
、角度。
(
‘5.2.6
焊料检查
’)
重心
(
相对于重
心
)
尺寸
X/Y
角度
形状种类
检查设定
(
基本
)
开口面积
显示所选择焊膏网版的开口部面积。
桥接区域宽度
显示从桥接检查的焊膏中心位置起的检查范围。
执行桥接检查时，需要设定大于桥接检查方向上的焊膏数据尺寸的一半
的值。
分辨率
XY
显示设定在焊膏数据上的分辨率。
不能编辑。
判断同类库编号
显示设定在所选择焊膏上的焊膏判定数据。
检查
如果勾选复选框，即执行焊膏检查。(ON: 执行检查、OFF:跳过检查)
图像
如果勾选复选框，即保存在生产中指定的焊膏样本图像。(ON：保存、
OFF: 不保存)
[
检查设定
(
扩展
)]
点击，即会显示检查设定画面。
[
设定照明
]
点击，即会显示照明设定画面。
4-2029
