NPM-DGS 2D 检查编辑器 2.10 跳过贴装的条件设定 ( 检查 NG 时的贴装跳过 ) EJS9AC-MB-02R-08 Page 2-101 3 选择 [APC 数据 ] 标签 。 4 双击 ‘FF 跳过控制 ’ 的设定值项目后， 选择 ‘ON’ 。 在默认值设定下， 元件检查、 焊膏检查都为 ON 。 5 点击 [OK] 。 将反映编辑结果， 并关闭 < 基板详细数据 > 画面 。 2-88-C 3 4…
NPM-DGS
2D
检查编辑器
2.10
跳过贴装的条件设定
(
检查
NG
时的贴装跳过
)
Page 2-100 EJS9AC-MB-02R-08
2.10
跳过贴装的条件设定
(
检查
NG
时的贴装跳过
)
在这里，根据检查结果，在配置有检查头设备的后工序
NPM
上，设定是否执行跳过元件贴装的控
制。
元件检查
针对在元件检查的异物检查下为
NG
的元件，以及通过相对顺序设定了优先顺序的元件，可通过设
定跳过贴装动作。
No.
元件检查
跳过元件
1
异物检查为
NG
时
跳过异物检查为
NG
的元件的贴装
2
针对设定了贴装优先顺序的相对顺序的
元件，先贴装元件的贴装后检查为
NG
时
在贴装优先顺序的相对顺序下，跳过被指定为之后贴装
的元件
通过元件检查所进行的贴装跳过控制，是针对配置有检查头设备的后工序设备而实施的控制。在
配置有检查头设备的后侧头上，无论是否设定了本跳过控制，都会执行上述跳过控制。
焊膏检查
在焊膏检查下，针对检查为
NG
的焊膏，可以基板单位
/
图案单位
/
元件单位跳过贴装动作。跳
过的单位由焊膏检查的动作模式来决定。
No.
焊膏检查模式
跳过单位
1
检查全部焊膏后贴装
以基板单位跳过贴装
2
检查全部焊膏后，以图案单位进行贴装 以图案单位跳过贴装
3
在进行贴装之前进行焊膏检查
以元件单位跳过贴装
贴装跳过控制的设定
当使因检查
NG
所致的贴装跳过有效时，将跳过控制设定为
ON
。默认值已经设定为
ON
，因此不
执行跳过控制时请设定为
OFF
。
1
在列表上选择
[
基板
]
标签。
2
从列表右击后所显示的弹出菜单中选
择
[
详细设定
]
。
显示出
<
基板详细数据
>
画面。
2-87-C
1
2
NPM-DGS
2D
检查编辑器
2.10
跳过贴装的条件设定
(
检查
NG
时的贴装跳过
)
EJS9AC-MB-02R-08 Page 2-101

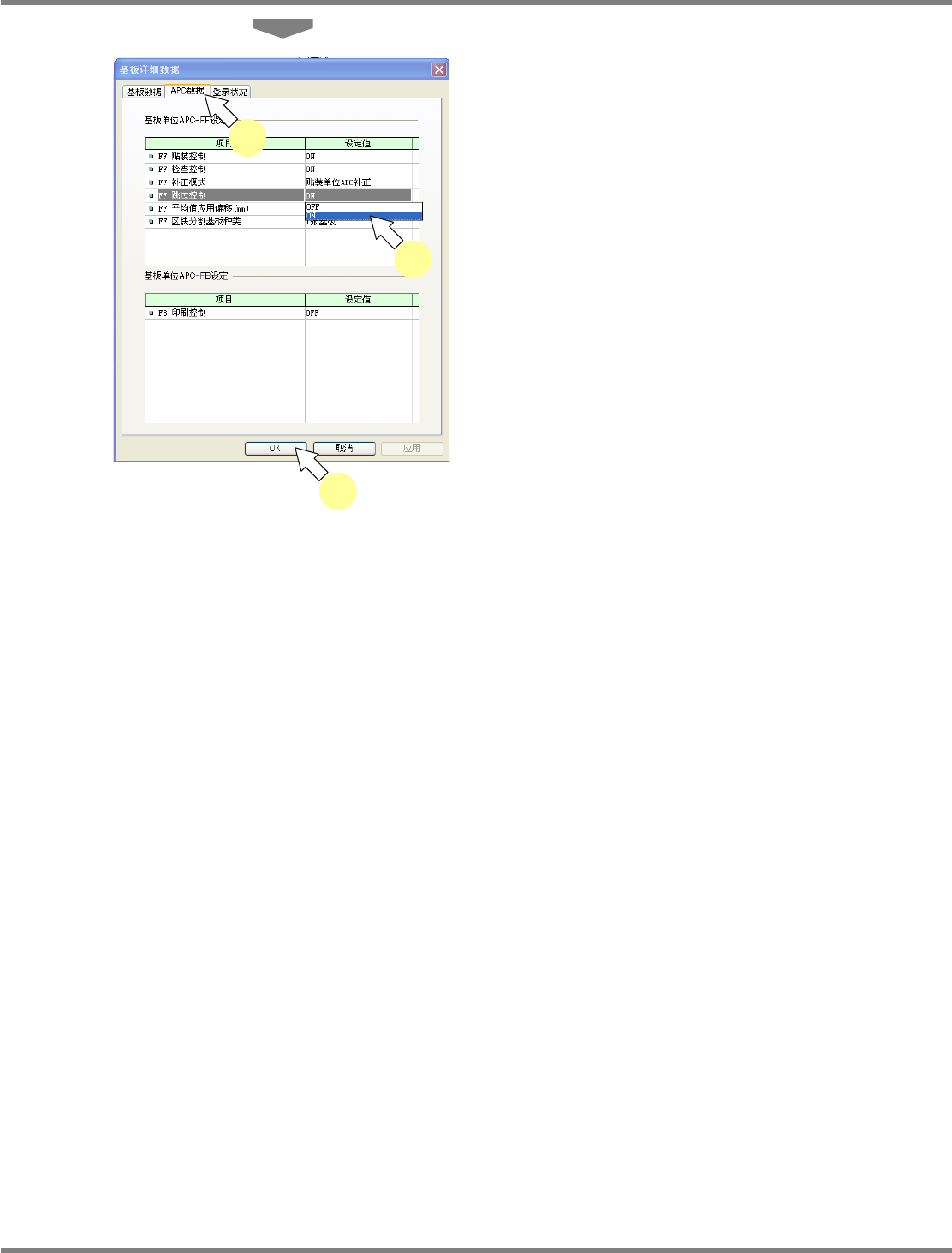

3
选择
[APC
数据
]
标签。
4
双击
‘FF
跳过控制
’
的设定值项目后，
选择
‘ON’
。
在默认值设定下，元件检查、焊膏检查都为
ON
。
5
点击
[OK]
。
将反映编辑结果，并关闭
<
基板详细数据
>
画面。
2-88-C
3
4
5
NPM-DGS
2D
检查编辑器
2.10
跳过贴装的条件设定
(
检查
NG
时的贴装跳过
)
Page 2-102 EJS9AC-MB-02R-08
