NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-12 EJS9AC-MB-02R-08
2.4.3
检查条件初期数据的自动编制
一次性编制
一次性编制检查条件数据。
通过本功能编制的检查项目为有无检查、位置检查、正反反转检查的三个项目。
根据元件的不同，有时会发生无法编制检查条件数据的情形。
本功能只可在
PPD
检查编辑器上使用，而无法在
LWS
检查编辑器上使用。
有无检查
位置检查
极性检查
正反反转检查
异物检查
输出支持
○ ○ × ○ ×
针对所输出的检查数据，请通过基板整体检查等确认检查是否正确。当发现错误的判定结果时，
请通过调试检查等调整检查参数。
1
点击
。
将显示
<
检查条件自动配置
>
画面。
2
选择基板
LUT
数据。
当已经设定了基板
LUT
时，请跳至步骤
6
。
3
点击
[LUT
设定
]
。
将显示
<
设定
LUT (2
值
)>
画面。
2-41001
1
2-41002
2
3

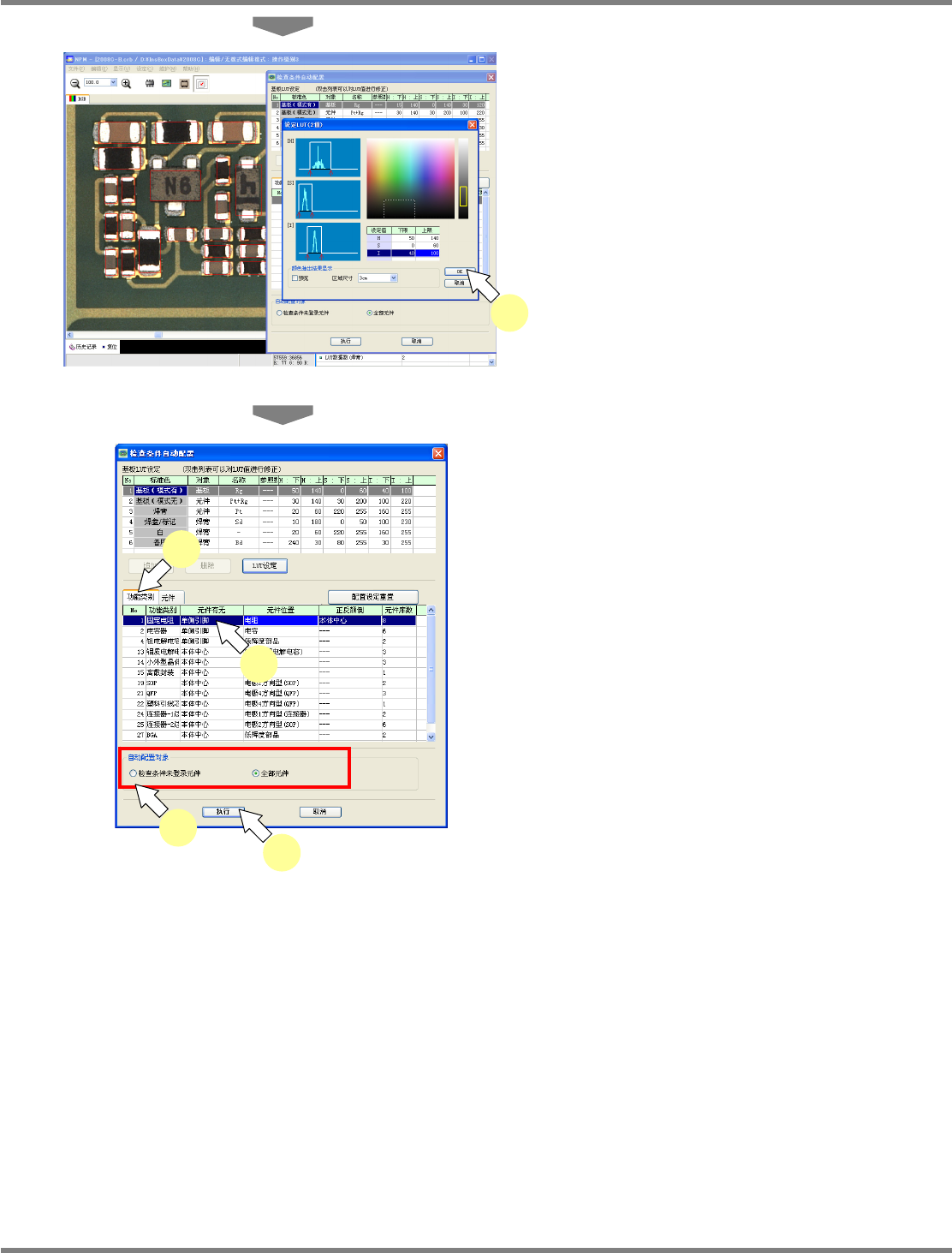

NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-08 Page 2-13
4
设定
LUT
后，点击
[OK]
。
关于
LUT
的设定，请参照
‘3. LUT
的设定
’
。
请对
‘
模式无
’
、
‘
焊膏
’
、
‘
焊盘
’
、
‘
白
’
的各颜色的
LUT
反复执行步骤
2 ~ 4
进行编制。
5
选择
[
功能类别
]
标签。
6
选择
‘
检查条件未登录元件
’
或
‘
全部元
件
’
的某一项后，指定自动配置的对象元
件。
只设定没有设定检查数据的元件时，选择
‘
检查
条件未登录元件
’
。设定全部的元件时，选择
‘
全
部元件
’
。列表根据选择条件而显示。
7
点击
[
执行
]
。
将生成检查条件初期数据。
想要变更生成的检查条件初期数据时，请参照
下一页的变更方法。
2-41003
4
2-41004
5
7
6
6

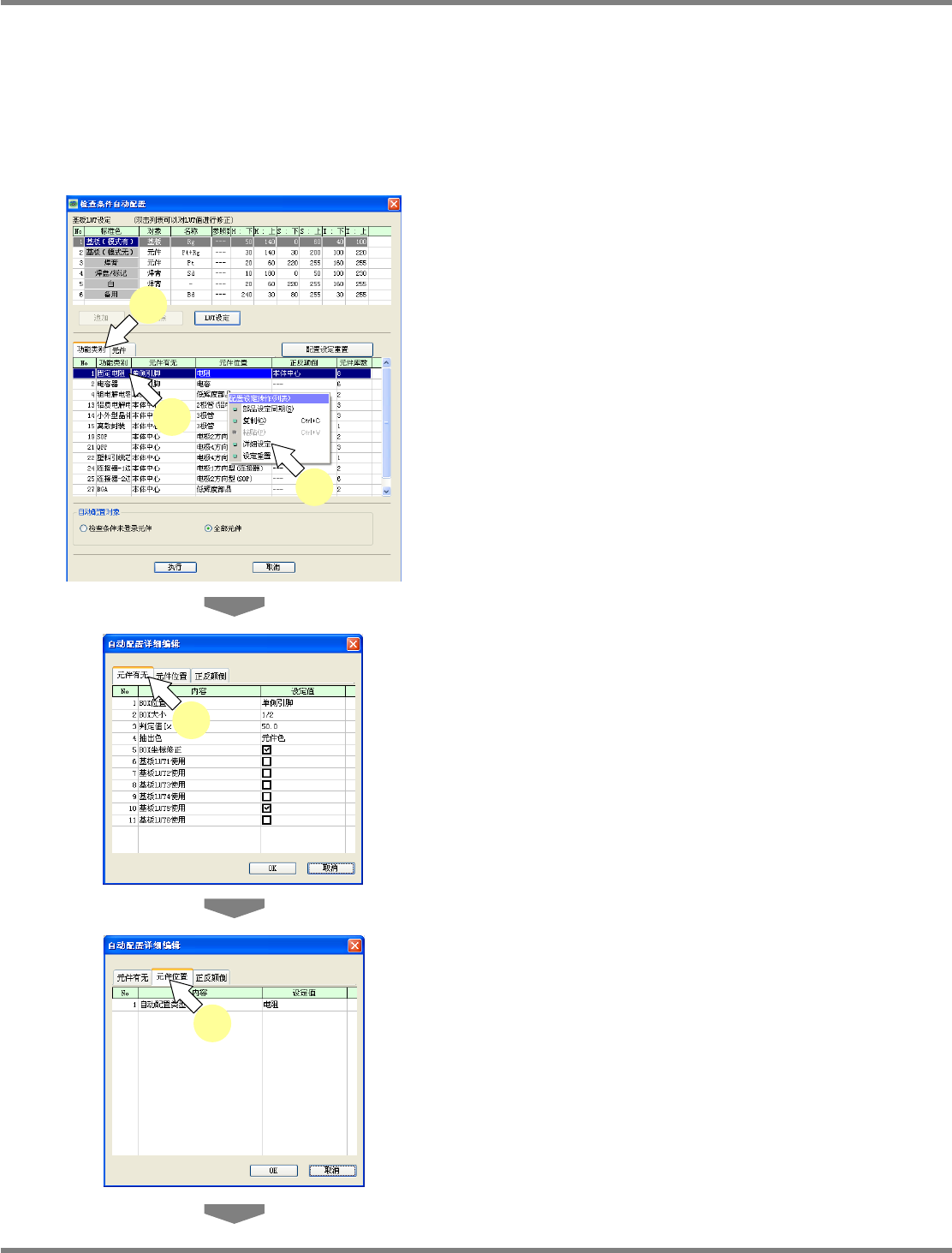

NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-14 EJS9AC-MB-02R-08
变更所生成检查条件初期数据的方法
1 (
功能类别
)
变更自动生成的检查条件初期数据的方法有两种。一种是对每个元件类别进行设定的方法，另一种
是对每个元件进行设定的方法。
对每种元件进行变更时，变更数据适用于属于元件种类的全部元件。对每个元件进行变更时，只适
用于这个元件，而不适用于其他元件。另外，当通过元件种类与元件双方进行了变更时，会优先元
件的变更数据。
在这里对元件类别数据的变更方法进行说明。
1
选择
[
功能类别
]
标签。
将显示每种元件的自动生成条件列表。
2
选择需要修改的元件种类。
3
在右击显示的弹出菜单上选择
[
详细设
定
]
。
将显示
<
自动配置详细编辑
>
画面。
双击元件种类列表的
‘No’
、
‘
功能类别
’
栏，也可
显示
<
自动配置详细编辑
>
画面。
4
选择
[
元件有无
]
标签，修改有无检查参
数。
将一览显示可对有无检查进行修改的参数。请
根据目的设定参数。
5
选择
[
元件位置
]
标签后，修改位置检查
参数。
将一览显示可对位置检查进行修改的参数。请
根据目的设定参数。
2-41005
2
3
1
2-41006
4
2-41007
5
