NPM-DGS 2D 检查编辑器 2.4 元件检查设定 ( 检查条件数据的设定 ) EJS9AC-MB-02R-08 Page 2-49 Pivot 自动配置 12 Pivot 设定对象 对象元件 本体 低辉度元件 1) 对象 : 识别对象元件本体之际，适用这个设 定。 ( 元件本体与基板相比较暗的元件 ) 2) 能够自动生成的条件 : 存在元件本体 3) 数据的详细 : ① Pivot 属性 No. 项目 设定值 1 坐标 X 各…
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-48 EJS9AC-MB-02R-08
Pivot
自动配置
11
Pivot
设定对象
对象元件
本体
高辉度元件
1)
对象
:
适用于识别对象元件的本体。
(
元件本体相应基板而较亮的元件
)
2)
能够自动生成的条件
:
存在元件本体
3)
数据的详细
:
①
Pivot
属性
No. 项目
设定值
1 座標
X
各个 Pivot 坐标
2 座標
Y
各个 Pivot 坐标
3 方向
各个 Pivot 角度
4 亮度上限
0
5 亮度下限
0
6 对比度上限
0
7 对比度下限
0
②
检查参数
No. 项目
设定值
1 偏移量判定值
NG X
200
2 偏移量判定值
NG Y
200
3 偏移量判定值
NG θ
6
4 尺寸变动
Xmin
-200
5 尺寸变动
Xmax
200
6 尺寸变动
Ymin
-200
7 尺寸变动
Ymax
200
8 算法代码
1
9 使用颜色分量
I&I
10 搜索阈值
50
11 搜索步长
XY
2
12 搜索步长
θ
1
13 焊盘检出判定值
50
14 步长搜索用初始搜索角度
[°]
0
15 步长搜索用初始搜索判定值
75
1.
通过步长搜索的
ON / OFF
，可设定如下所示的值
:
步长搜索
算法代码
ON 电极 2
OFF 电极
③
Pivot
配置和组
组1
组2
尺寸变动
(
2 轴
)
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-08 Page 2-49
Pivot
自动配置
12
Pivot
设定对象
对象元件
本体
低辉度元件
1)
对象
:
识别对象元件本体之际，适用这个设定。
(
元件本体与基板相比较暗的元件
)
2)
能够自动生成的条件
:
存在元件本体
3)
数据的详细
:
①
Pivot
属性
No. 项目
设定值
1 坐标
X
各个 Pivot 坐标
2 坐标
Y
各个 Pivot 坐标
3 方向
各个 Pivot 角度
4 亮度上限
0
5 亮度下限
0
6 对比度上限
0
7 对比度下限
0
②
检查参数
No. 项目
设定值
1 偏移量判定值
NG X
200
2 偏移量判定值
NG Y
200
3 偏移量判定值
NG θ
6
4 尺寸变动
Xmin
-200
5 尺寸变动
Xmax
200
6 尺寸变动
Ymin
-200
7 尺寸变动
Ymax
200
8 算法代码
1
9 使用颜色分量
I&I
10 搜索阈值
50
11 搜索步长
XY
2
12 搜索步长
θ
1
13 焊盘检出判定值
50
14 步长搜索用初始搜索角度
[°]
0
15 步长搜索用初始搜索判定值
75
1.
通过步长搜索的
ON / OFF
，可设定如下所示的值
:
步长搜索
算法代码
ON
外形 2(双方向)
OFF
外形(双方向)
③
Pivot
配置和组
组1
组2
尺寸变动(2 轴)
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-50 EJS9AC-MB-02R-08

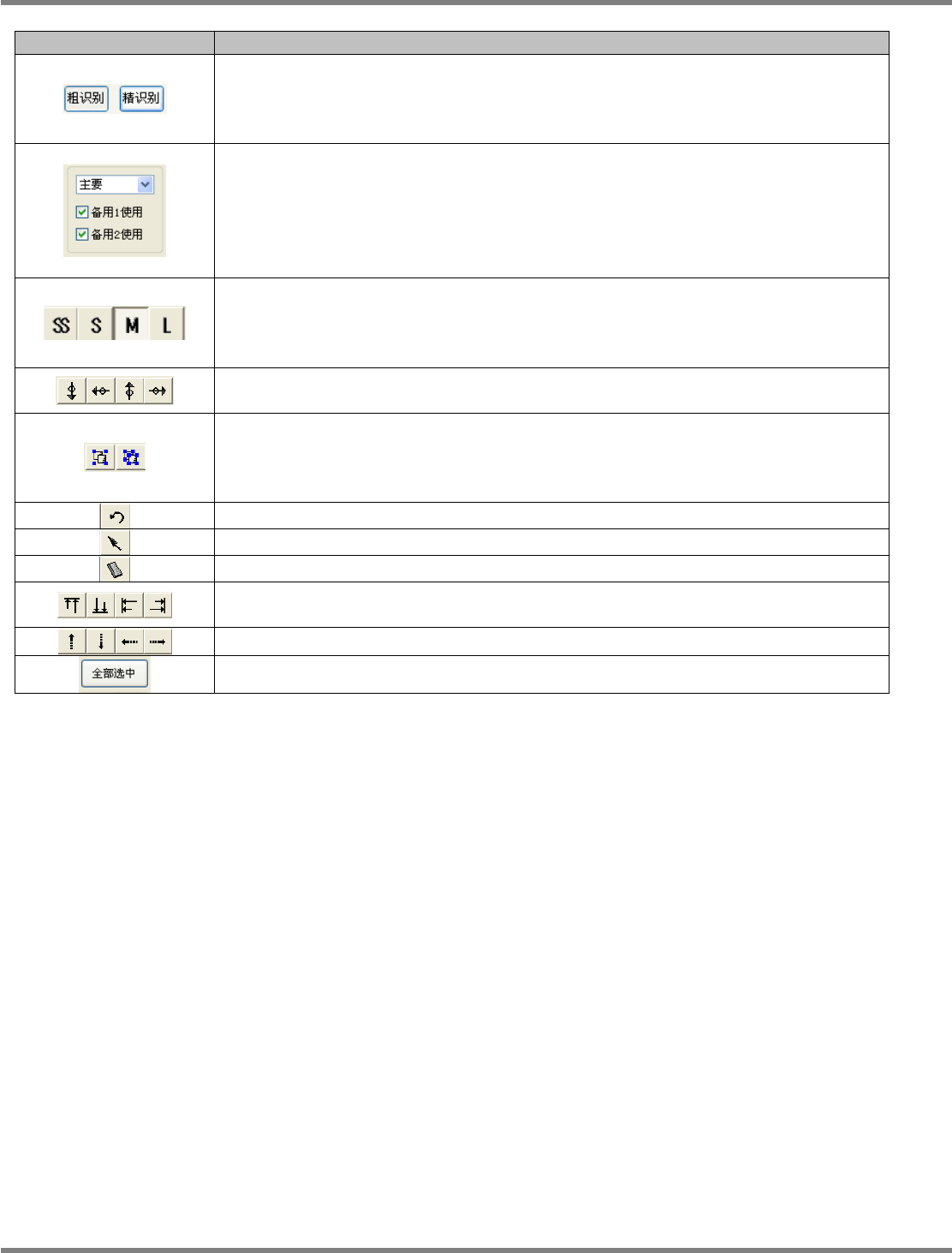

在检查详细设定窗口编辑操作
Pivot
按钮
/
项目
说明
进行位置检查时，先通过粗识别获取外观，然后通过精识别检查细微位置。每按一次按
钮，即会切换示教视图
Pivot
配置显示的粗识别与精识别。
PSM
匹配需要粗识别
Pivot
和精识别
Pivot
这两种方式，因此都需要设定
Pivot
。
PSM
匹配先通过粗识别进行大概位置的识别，然后通过精识别获得正确位置。
在元件位置检查下，当主要检查结果为
NG
时，使用备用
1
实施检查。并且，当备用
1
的检查也为
NG
时，则使用备用
2
实施检查。
最多能够登录
2
个备用
Pivot
。
通过勾选
‘
备用
1
使用
’
或
‘
备用
2
使用
’
，即能够使用备用
Pivot
。另外，只有在使用了备
用
1
的时候才能够使用备用
2
。
主要
/
备用
1/
备用
2
数据编辑的切换，可以通过选择下拉菜单中的选项来切换。
Pivot
能够设定
4
种尺寸。
Pivot
尺寸分为大
(L)
、中
(M)
、小
(S)
、极小
(SS)4
种。
按下各个按钮，即能够切换各
Pivot
尺寸。
如果在既已选择了所设定
Pivot
的情形下按下了切换按钮，即会变更所选择
Pivot
的尺寸。
将按钮置于
ON
后，点击示教视图，即会添加箭头方向的
Pivot
。
Pivot
即会变为通过尺
寸按钮所设定的尺寸。
需要将所设定的
Pivot
登录进
2
个组。所有的
Pivot
必须被分配到各个组里。
如果在选择了多个
Pivot
的状态下按编组按钮，那么即会将所选择的
Pivot
登录进组
1
，
没有选择的
Pivot
登录进组
2
。
另外，在选择了组的状态下按解除组的按钮，即会解除所选择的组。
与
Pivot
有关的操作将被撤销一次。
在按钮处于
ON
的状态下点击或拖动，即可选择
Pivot
或组。
在选择了
Pivot
或组的状态下按下按钮，即会被删除。
在选择了多个
Pivot
的状态下按下按钮，则会向箭头方向调整位置。
按钮从左起，可进行上调整、下调整、左调整和右调整。
在选择了
Pivot
的状态下按下按钮，即会向箭头方向移动。
选择了全部
Pivot
的状态。
