NPM-DGS 2D 检查编辑器 2.9 关于焊盘的检查 Page 2-98 EJS9AC-MB-02R-08 2.9 关于焊盘的检查 在通过转印而以 APC 执行元件贴装时，需要检查转印 元件的焊盘。 能够利用焊膏检查的方法来检查焊盘 。 在没有印刷焊膏的转印元件的焊盘上 ， 通过 GERBER 转换器制作配置了 ‘ 焊膏数据 ’ 的数据。 ( 使用说明书 GERBER 转换器 ) 所配置的 ‘ 焊膏数据 ’ ， 与上述说明相同， 设…
NPM-DGS
2D
检查编辑器
2.8 APC
的条件设定
EJS9AC-MB-02R-08 Page 2-97
2.8.2 APC
反馈
在使用
APC
系统
(
选购件
)
的反馈功能之际，需要将印刷控制的设定置于
“ON”
。
A)
基板单位的
APC
条件设定
在通过
APC
前馈而使贴装有效的情形下，关于基板单位的
APC
条件设定，需要将贴装控制的设
定置于
“ON”
。
另外，在通过
APC
前馈而使元件检查有效的情形下，关于基板单位的
APC
条件设定，需要将检
查控制的设定置于
“ON”
。

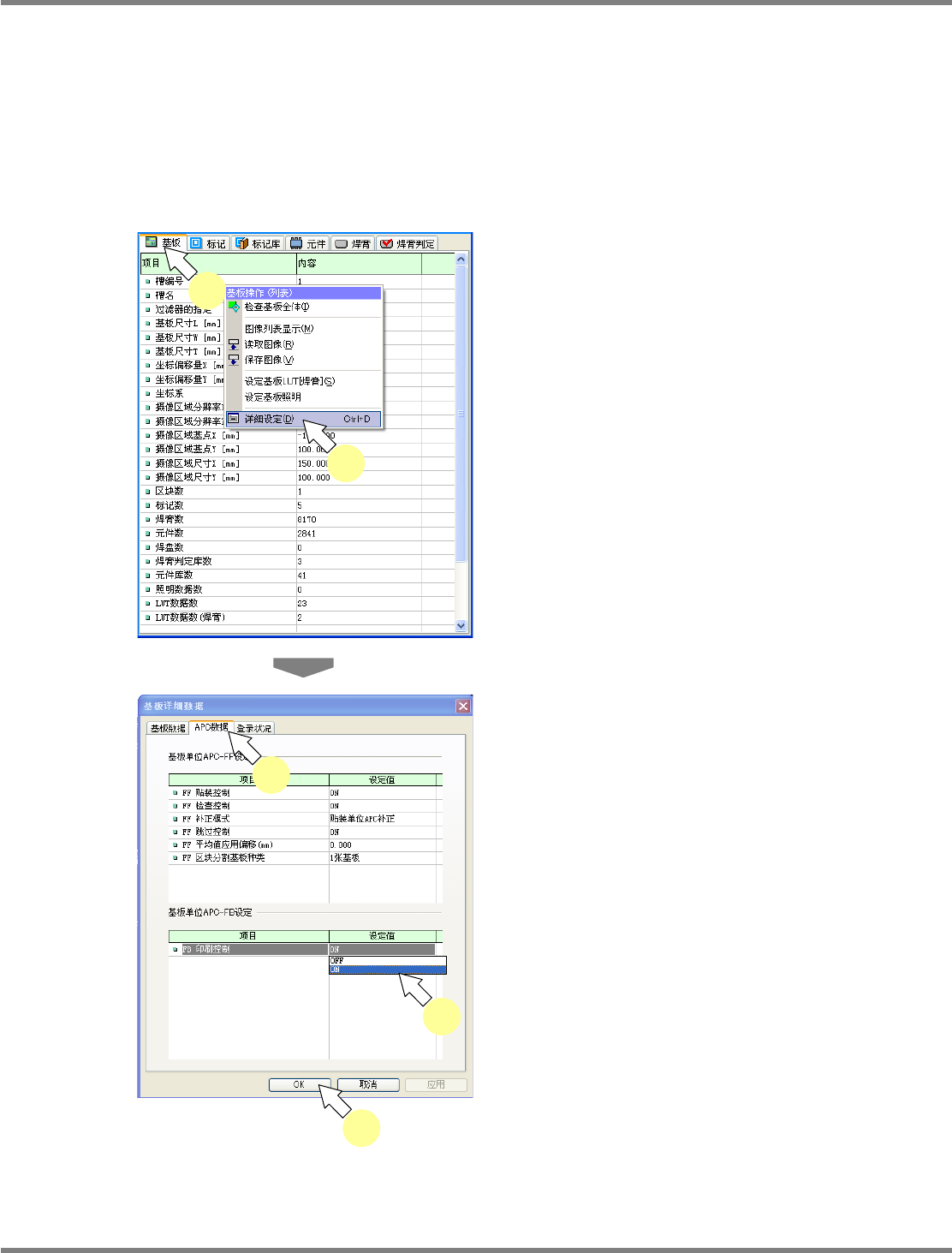

1
在列表上选择
[
基板
]
选项。
2
从列表右击后所显示的弹出菜单中选
择
[
详细设定
]
。
显示出
<
基板详细数据
>
画面。
3
选择
[APC
数据
]
选项。
4
双击
‘FF
贴装控制
’
的设定值项目后，选
择
‘ON’
。
5
点击
[OK]
。
将反映编辑结果，并关闭
<
基板详细数据
>
画面。
2-8003
1
2
2-8004
3
4
5
NPM-DGS
2D
检查编辑器
2.9
关于焊盘的检查
Page 2-98 EJS9AC-MB-02R-08
2.9
关于焊盘的检查
在通过转印而以
APC
执行元件贴装时，需要检查转印元件的焊盘。
能够利用焊膏检查的方法来检查焊盘。
在没有印刷焊膏的转印元件的焊盘上，通过
GERBER
转换器制作配置了
‘
焊膏数据
’
的数据。
(
使用说明书
GERBER
转换器
)
所配置的
‘
焊膏数据
’
，与上述说明相同，设定抽出焊盘所需的焊盘颜色的
LUT
和焊膏判定库，即能
够测量焊盘的面积和位置。
另外，为了能够正确实施焊盘的检查，还必须进行下述设定
(
确认
)
。

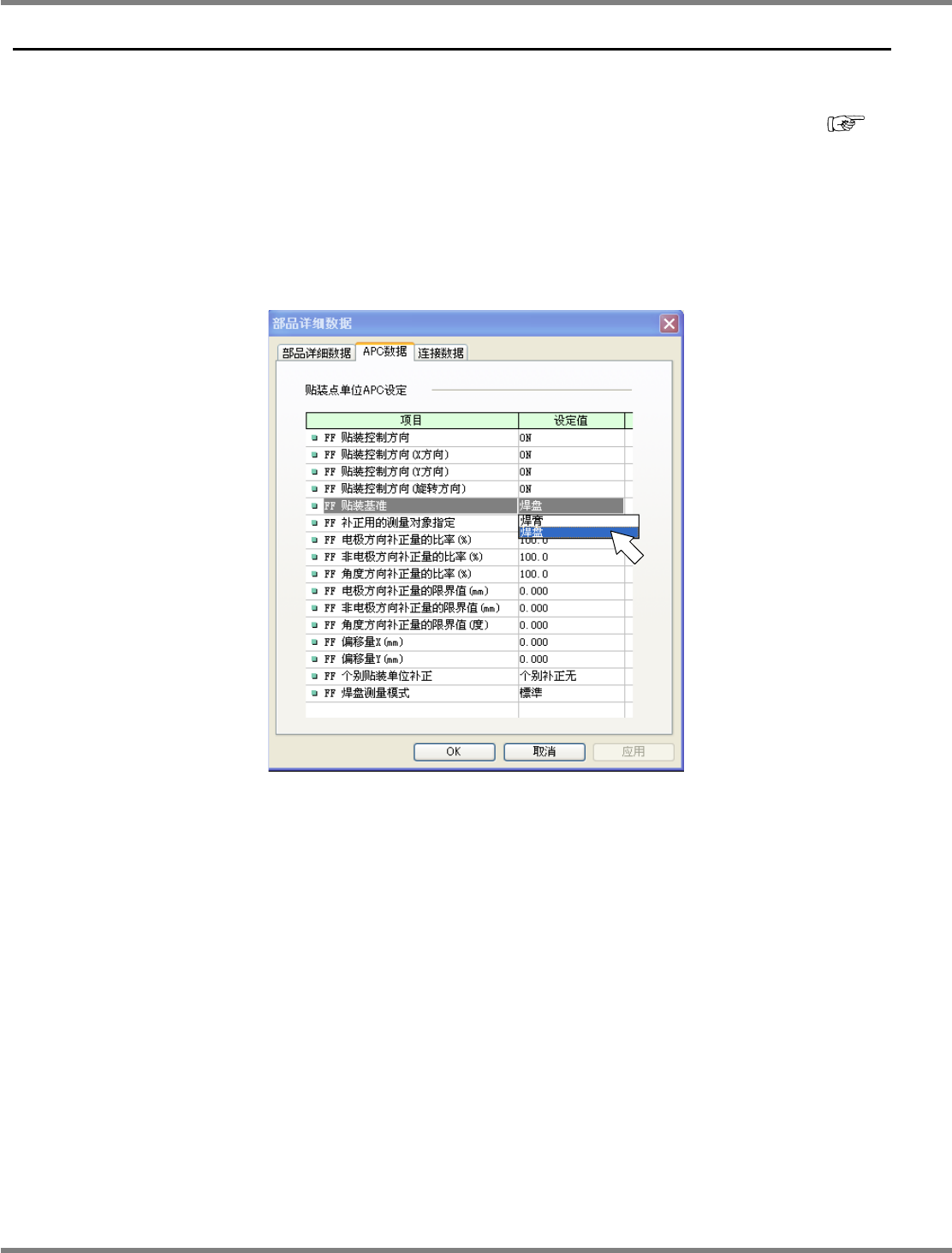

A)
贴装基准的变更
在转印贴装元件的
‘
部品详细数据
’
中的
[APC
数据
]
标签设定中，请将
‘FF
贴装基准
’
设定为
‘
焊盘
’
。
2-8001
NPM-DGS
2D
检查编辑器
2.9
关于焊盘的检查
EJS9AC-MB-02R-08 Page 2-99

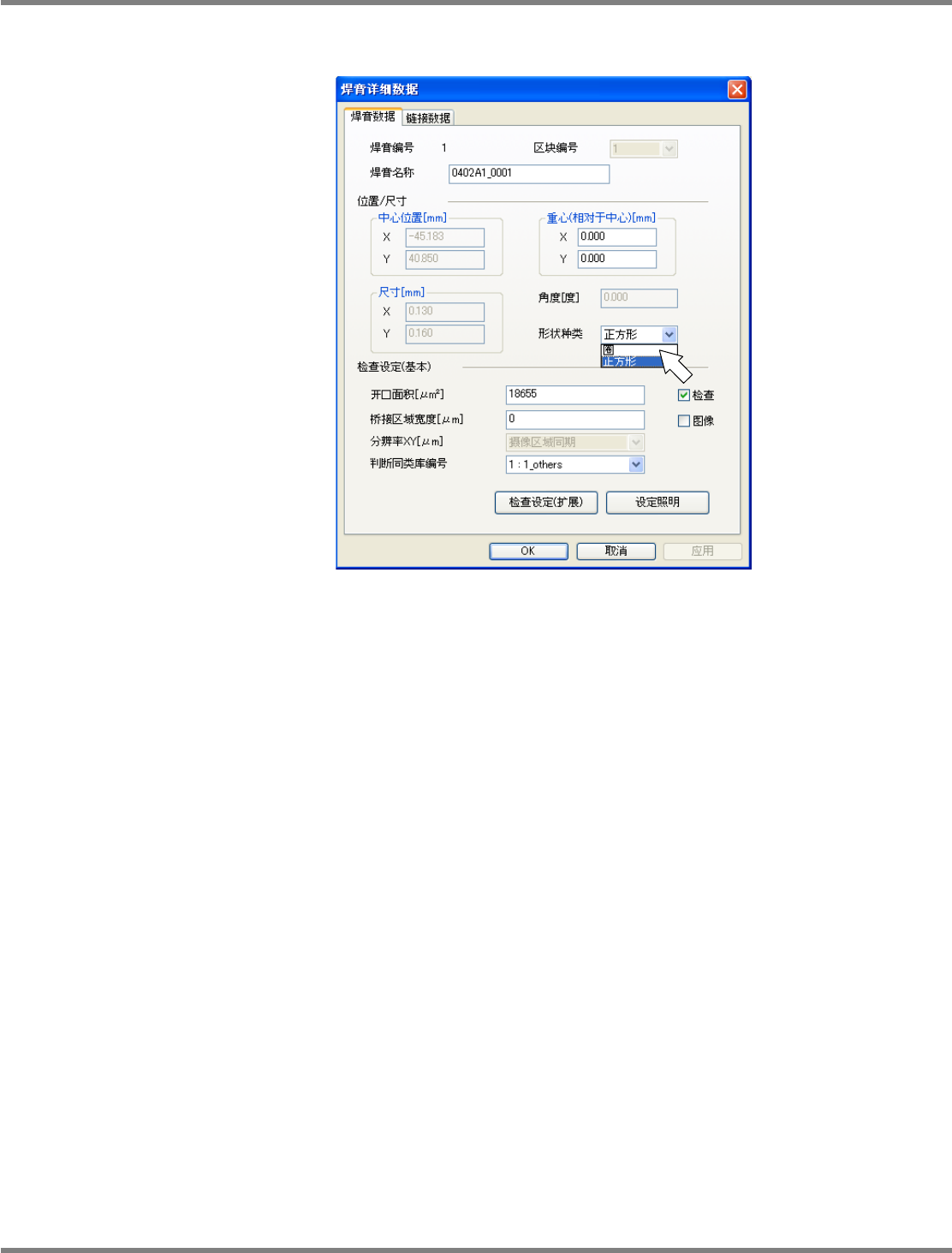

B)
形状种类的确认
请相应焊盘形状，设定焊盘检查的
‘
焊盘数据
’
的详细设定中的
‘
形状种类
’
。
2-8002
