2 Funktionen zur Einstellung der Mas chine Bedienungsanleitung T estprogramm SITEST 2.7 Funktionen des Wafflepack-Wechslers Software-Version 40 3.xx Ausgabe 12/9 7 2 - 36 2.7.1 Einstellungen Wafflepack-Wechsle r VORSICHT…
Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 403.xx Ausgabe 12/97 2.7 Funktionen des Wafflepack-Wechslers
2 - 35
●
Klicken Sie in der Einstellbox die Schaltfläche
OK
an. Der Dauerlauf wird gestartet und eine Dialogbox
mit der Anzeige des Startzeitpunktes wird geöffnet.
●
Klicken Sie in der in der Dialogbox die Schaltfläche
Abbrechen
an, um den Dauerlauf zu beenden.
Der Endezeitpunkt des Dauerlaufs wird in der Dialogbox angezeigt. Die Bezeichnung der Schaltfläche
"Abbrechen" verändert sich in "OK".
●
Schließen Sie die Dialogbox mit
OK
.
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.7 Funktionen des Wafflepack-Wechslers Software-Version 403.xx Ausgabe 12/97
2 - 36
2.7.1 Einstellungen Wafflepack-Wechsler
VORSICHT
Werden die nachfolgend beschriebenen Einstellungen unsachgemäß durchgeführt, kann dabei der Waffle-
pack-Wechsler so verstellt werden, daß er nicht mehr funktionsfähig ist.
●
Klicken Sie in der Ansicht "Wafflepack-Wechsler" (siehe Abb. 2.7.1) das Symbol an, um auf
die Ansicht "Einstellungen Wafflepack-Wechsler" umzuschalten.

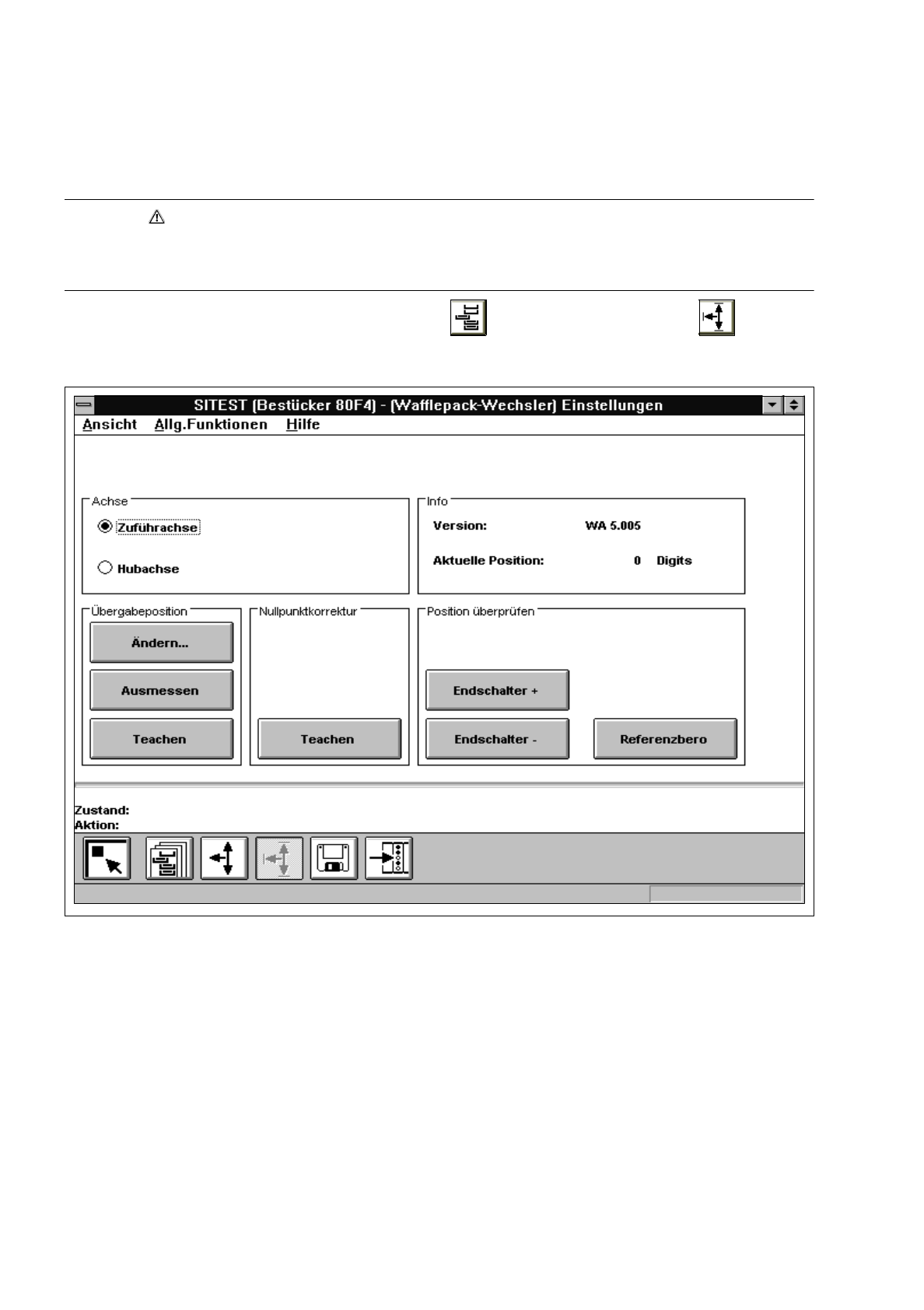

Abb. 2.7.2 Ansicht "Einstellungen Wafflepack-Wechsler"
Folgende Funktionen stehen in dieser Ansicht zur Verfügung:
–
Ändern Übergabeposition editieren
–
Ausmessen Übergabeposition ermitteln und speichern
–
Teachen (Feld "Übergabeposition") Übergabeposition teachen und übernehmen
–
Teachen (Feld "Nullpunktkorrektur") Nullpunktposition teachen und übernehmen
–
Endschalter + maximale Endschalterposition überprüfen
–
Endschalter - minimale Endschalterposition überprüfen
–
Referenzbero Position des Referenzberos überprüfen
Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 403.xx Ausgabe 12/97 2.7 Funktionen des Wafflepack-Wechslers
2 - 37
●
Aktivieren Sie im Feld "Achse" den Radioknopf für die Achse (Zuführachse oder Hubachse), für
welche Einstellungen oder Überprüfungen vorgenommen werden sollen.
●
Wenn Sie den Wert für die Übergabeposition (Abholposition des BE’s aus dem Flächenmagazin)
ändern, ausmessen oder teachen wollen, aktivieren Sie zuerst den Radioknopf für die Zuführachse.
●
Klicken Sie die entsprechende Schaltfläche im Feld "Übergabeposition" an und führen Sie die für die
gewählte Funktion erforderlichen Schritte durch.
●
Wenn Sie die Position des Nullpunktes verändern wollen, klicken Sie die Schaltfläche
Teachen
im
Feld "Nullpunktkorrektur" an, und positionieren Sie die aktive Achse mit Hilfe der Richtungstasten auf
die gewünschte Position. Nach Beenden des Teachens wird eine Meldebox angezeigt.
●
Klicken Sie die Schaltfläche
Ja
an, wenn die aktuelle Position als neuer Nullpunkt übernommen wer-
den soll.
●
Wenn Sie Position eines Endschalters oder Referenzberos überprüfen wollen, entfernen Sie zuerst
alle Magazinträger aus dem Magazinspeicher.
●
Klicken Sie die Schaltfläche für die gewünschte Funktion
im Feld "Position überprüfen" an und führen
Sie die während der Überprüfung evtl. geforderten Arbeitsschritte durch.
