Bedienungsanleitung Testprogramm SITEST 1 Allgemeine Funktionen
Software-Version 403.xx Ausgabe 12/97 1.3 Maschinenkonfiguration
1 - 7
1.3 Maschinenkonfiguration
Im Menü "Einstellungen" wird mit Hilfe der Option "Maschinenkonfiguration..." die Konfiguration der aktuellen
Maschine eingestellt.
Ist z.B. in der Maschine ein Flußmittel-Dispenser installiert, muß er auch in der "Maschinenkonfiguration" ein-
getragen sein, damit die Funktionen des Flußmittel-Dispensers im Testprogramm aktiviert werden können.
●
Klicken Sie das Menü Einstellungen an, und wählen Sie die Option Maschinenkonfiguration... aus.

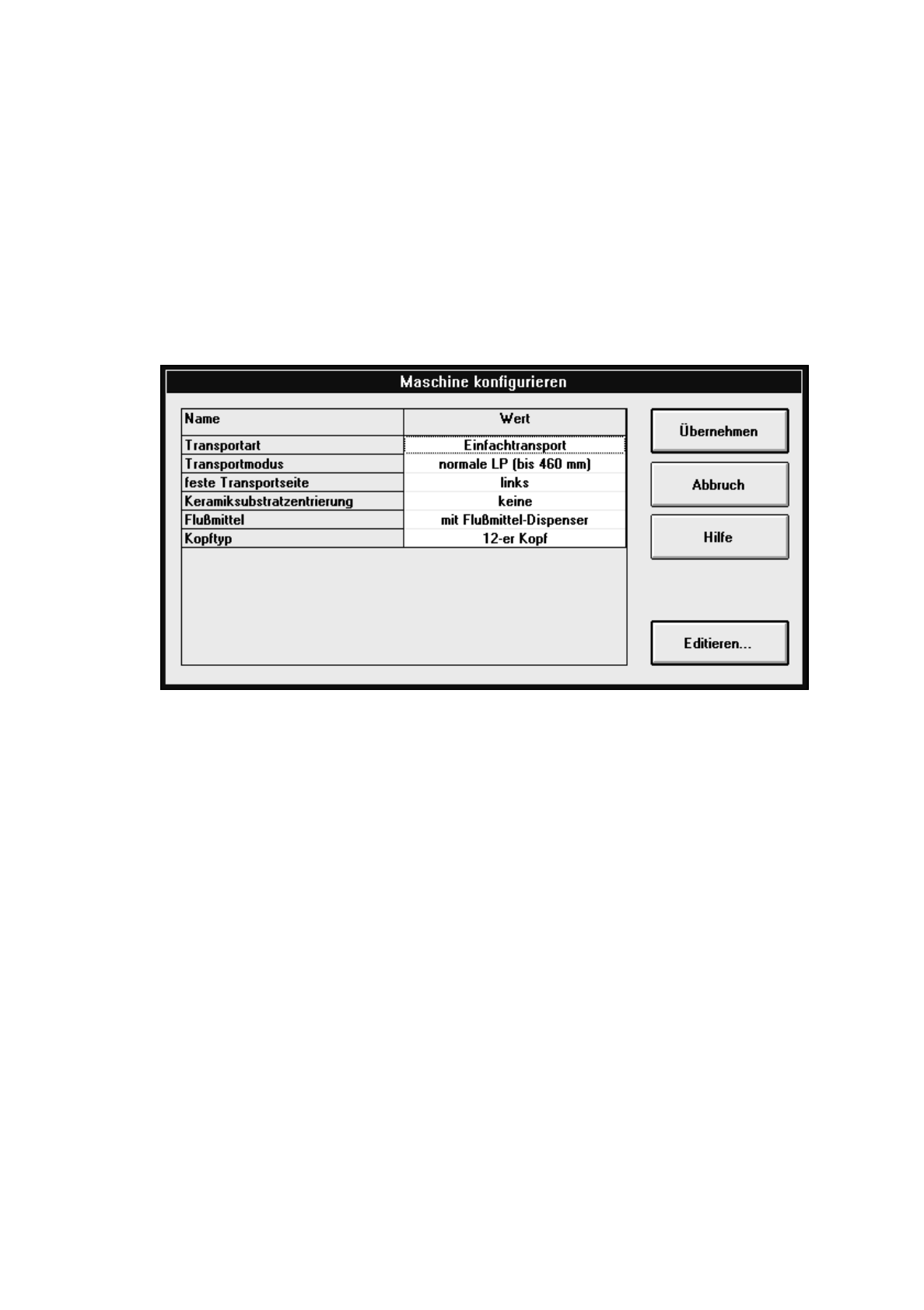

Die Einstellbox "Maschine konfigurieren" wird geöffnet.
Folgende Konfigurationen stehen zur Auswahl:
–
Transportart
Einfachtransport Auf der festen Seite des Transportes befindet sich die Kalibrier-
teiltasche mit integrierter Meßbohrung für den MA-Nullpunkt.
Doppeltransport synchron Es kann gleichzeitig auf jeder Transportspur des Doppeltrans-
portes eine LP gleicher Größe in das Mittenband gefahren
werden. Die LP’s in den beiden Transportspuren werden als ein
Nutzen bearbeitet.
Die Kalibrierteiltasche mit integrierter Meßbohrung für den MA-
Nullpunkt befindet sich auf der festen Seite des Transportes.
Doppeltransport asynchron Es wird zu jedem Zeitpunkt des Bestückbetriebes eine im
jeweiligen Eingabeband anstehende LP in das freie Mitten-
band gefahren, und der Bestückablauf wird gestartet.
Der Bestückinhalt und die Breite der LP’s in den beiden Trans-
portspuren muß identisch sein. Die LP’s werden nacheinander
bestückt.
Die Kalibrierteiltasche mit integrierter Meßbohrung für den MA-
Nullpunkt befindet sich auf der festen Seite des Transportes
1 Allgemeine Funktionen Bedienungsanleitung Testprogramm SITEST
1.3 Maschinenkonfiguration Software-Version 403.xx Ausgabe 12/97
1 - 8
HINWEISE
Die Auswahl der Transportart und der festen Transportseite definiert für auszuführende Kalibriervorgänge,
wo sich die Kalibrierteiltasche, der MA-Nullpunkt und die Bestücknester befinden (siehe hierzu auch Abb.
3.12.1 in Kap. 3).
Die Auswahl der Transportart und der festen Transportseite wird einmalig bei der Erstinbetriebnahme vor
dem Ausführen von Kalibrier-, Transport- und Mappingfunktionen getroffen, oder wenn der Transport neu
eingebaut wurde.
Erst mit Aktivierung der Transportart "Doppeltransport" ist es möglich, in der Symbolleiste der Grundan-
sicht den rechten Teil (LP-Transport 1) oder den linken Teil (LP-Transport 2) des Doppeltransports für
bestimmte auszuführende Funktionen auszuwählen (siehe Kap. 2, Abschn. 2.5).
–
Transportmodus
normale LP (bis 460 mm) Einstellung für die Bestückung von Leiterplatten mit einer Länge
von 50 - 460 mm
Im Eingabe-, Mitten- und Ausgabetransport können LP’s liegen.
lange LP (bis 508 mm) Einstellung für die Bestückung von Leiterplatten mit einer Länge
von 50 - 508 mm
Die einzelnen LP’s werden mit zeitlicher Verzögerung in das
Mittenband transportiert.
–
feste Transportseite
rechts Die feste Seite des Transportes befindet sich (in Transportrichtung
gesehen) rechts
links Die feste Seite des Transportes befindet sich (in Transportrichtung
gesehen) links
HINWEIS
Wurde die Transportart von Einfachtransport auf Doppeltransport (oder umgekehrt) umgestellt und die feste
Transportseite ausgewählt und gespeichert, müssen die Positionen des MA-Nullpunktes, des Kalibrierteils
und der Bestücknester neu kalibriert werden, da sie mit Standardwerten belegt wurden. Beim Doppeltrans-
port müssen zusätzlich die Pipettenwechsler für Revolverkopf und IC-Kopf neu kalibriert werden.
–
Keramiksubstratzentrierung
keine keine Keramiksubstratzentrierung
mechanische Zentrierstation mechanische Keramiksubstratzentrierung
zusätzliche LP-Kamerabeleuchtung optische Keramiksubstratzentrierung
beides mech. und optische Keramiksubstratzentrierung
–
Flußmittel
(nur SIPLACE 80F
4
)
mit Flußmittel-Dispenser Flußmittel-Dispenser
ohne Flußmittel-Dispenser kein Flußmittel-Dispenser
–
Kopftyp
(nur SIPLACE 80F
4
)
12-er Kopf Revolverkopf mit 12 Pinolen
6-er Kopf Revolverkopf mit 6 Pinolen
Bedienungsanleitung Testprogramm SITEST 1 Allgemeine Funktionen
Software-Version 403.xx Ausgabe 12/97 1.4 Referenzlauf
1 - 9
1.4 Referenzlauf
Zu Beginn der Arbeiten mit dem Testprogramm ist es erforderlich, die Portalachsen, die Kopfachsen und falls
vorhanden, auch die WPW-Achsen in Referenz zu fahren.
1.4.1 Gesamtreferenzlauf
●
Klicken Sie in der Grundansicht die Schaltfläche Gesamt Referenzlauf an.
Der Referenzlauf wird für alle Kopf- und Portalachsen durchgeführt.
1.4.2 Kopf- und Portalreferenzlauf für das aktive Portal
Beispiel: Portal, SIPLACE 80F
4
●
Klicken Sie in der Grundansicht das Symbol an, und danach (falls erforderlich) das Symbol ,
um in die Ansicht "Portalfunktionen" zu gelangen (siehe Abb. 0.3.4).
●
Klicken Sie die Schaltfläche Kopfreferenzlauf an.
Der Referenzlauf wird mit allen Achsen des Revolverkopfes und des IC-Kopfes durchgeführt.
●
Klicken Sie nach dem Kopfreferenzlauf die Schaltfläche Portalreferenzlauf an.
Der Referenzlauf wird mit den Portalachsen durchgeführt.
HINWEIS
Die oben beschriebenen Schritte sind auch für die Portale 1 und 2 der SIPLACE 80S-20 gültig.
Je nachdem, welches Portal ausgewählt wurde, wird der Referenzlauf für die entsprechenden Kopf- und
Portalachsen durchgeführt.
1.4.3 Referenzlauf RV-Kopf
Beispiel: Revolverkopf 1, SIPLACE 80S-20
●
Klicken Sie in der Grundansicht das Symbol an, und danach (falls erforderlich) das Symbol ,
um in die Ansicht "Funktionen RV-Kopf" zu gelangen (siehe Abb. 0.3.5).
●
Klicken Sie die Schaltfläche Kopf-Referenzlauf an.
Der Referenzlauf wird mit allen Achsen des Revolverkopfes an Portal 1 durchgeführt.
●
Wenn Sie die Pipetten schließen und die Pinolen in 0-Grad-Stellung bringen wollen, klicken Sie die
Schaltfläche Segmente ausdrehen / Pip. schliessen an.
