3 Kalibrierfunktionen Bedienungsanleitung Testprogramm SITEST 3.5 Maschinennullpunkt kalibrieren Software-Version 40 3.xx Ausgabe 12/9 7 3 - 12 ● Klicken Sie d ie Schaltfl äche Anfahren im Feld " Maschi nennul lpunk…
Bedienungsanleitung Testprogramm SITEST 3 Kalibrierfunktionen
Software-Version 403.xx Ausgabe 12/97 3.5 Maschinennullpunkt kalibrieren
3 - 11
3.5 Maschinennullpunkt kalibrieren
HINWEIS
Vergewissern Sie sich, daß die Kalibrierdaten für RV-Kamera, Segmentoffset
II
(RV-LP-Kameraoffset) und LP-
Kamera und bereits ermittelt wurden.
Beim Maschinentyp SIPLACE 80S muß die Kalibrierung des Maschinennullpunktes gleich
hintereinander für
beide Portale
durchgeführt werden!
Bei allen Transportarten ist der MA-Nullpunkt (Meßbohrung) auf der festen Transportseite im gleichen Segment
wie die Kalibrierteiltasche integriert (siehe Abb. 3.12.1 in Abschn. 3.12).
●
Klicken Sie in der Grundansicht das Symbol bzw. bzw. an, um die Bildschirmanzeige
in die Ansicht "Portal" (siehe Abb. 0.3.4) des gewünschten Portals umzuschalten.
●
Klicken Sie das Symbol an, um in die Ansicht "Positionen kalibrieren" umzuschalten.

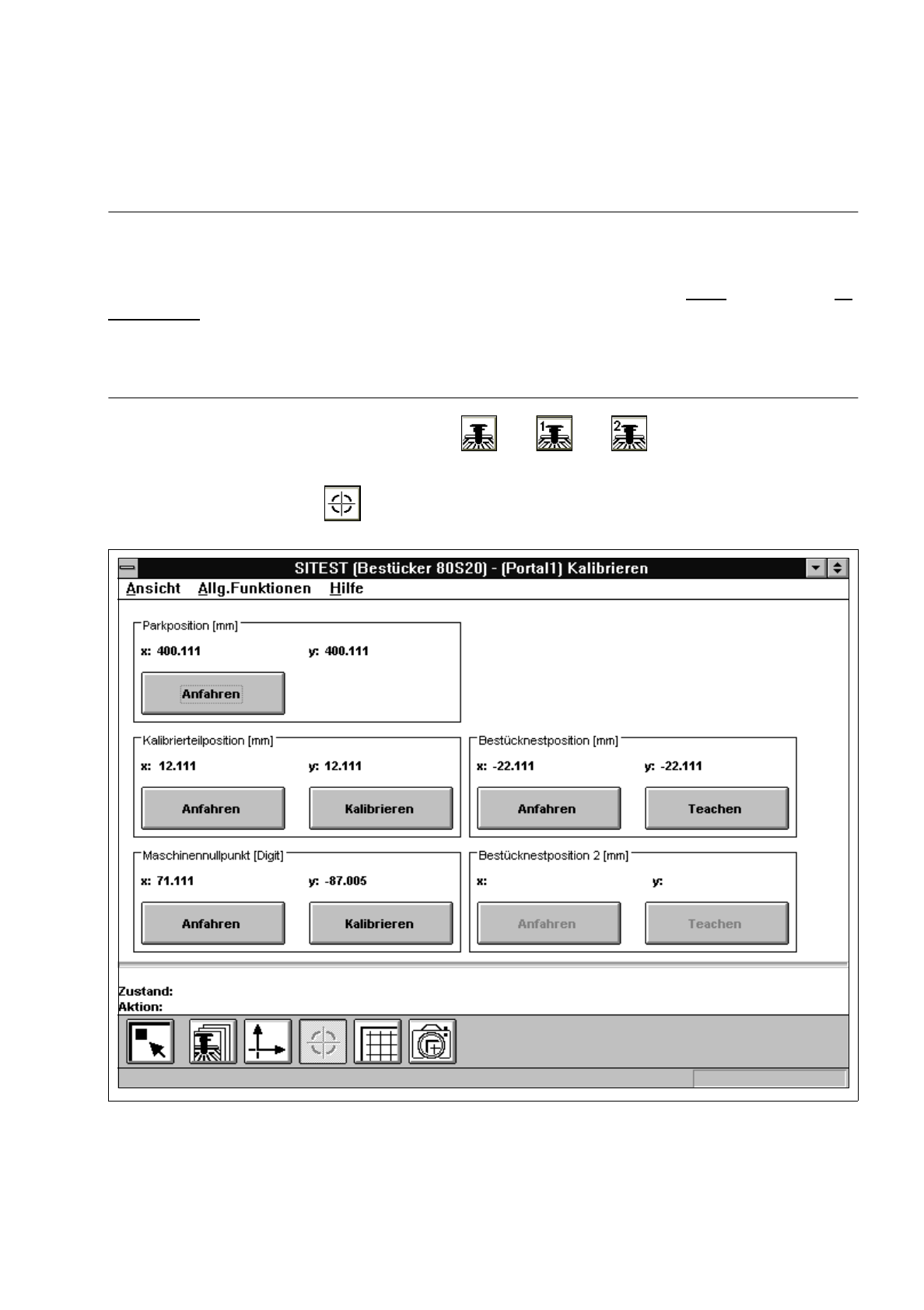

Abb. 3.5.1 Ansicht "Positionen kalibrieren"
3 Kalibrierfunktionen Bedienungsanleitung Testprogramm SITEST
3.5 Maschinennullpunkt kalibrieren Software-Version 403.xx Ausgabe 12/97
3 - 12
●
Klicken Sie die Schaltfläche
Anfahren
im Feld "Maschinennullpunkt" an.
Das aktive Portal verfährt mit der LP-Kamera über die Meßbohrung für den MA-Nullpunkt.
Die Bildschirmanzeige wird auf die LP-Kamera umgeschaltet.
●
Überprüfen Sie, ob die Meßbohrung für den Maschinennullpunkt im Suchfeld der Kamera zu sehen ist.
●
Schalten Sie die Bildschirmanzeige mit
ESC
in den normalen Programmodus zurück.
●
Klicken Sie die Schaltfläche
Kalibrieren
im Feld "Maschinennullpunkt" an.
Die Kalibrierung des Maschinennullpunktes wird durchgeführt. Die Positionswerte für x und y werden
im Feld "Maschinennullpunkt" angezeigt.
●
Klicken Sie auf das Symbol , um in die Grundansicht zurückzukehren.
Bedienungsanleitung Testprogramm SITEST 3 Kalibrierfunktionen
Software-Version 403.xx Ausgabe 12/97 3.6 Überprüfung der Kalibrierteilposition
3 - 13
3.6 Überprüfung der Kalibrierteilposition
●
Klicken Sie in der Grundansicht das Symbol (für Portal 1 der SIPLACE 80S-20) bzw. das Symbol
(für das Portal der SIPLACE 80F
4
)
an, um die Bildschirmanzeige in die Ansicht "Portal" (siehe
Abb. 0.3.4) umzuschalten.
●
Klicken Sie das Symbol an, um in die Ansicht "Positionen kalibrieren" zu gelangen (siehe
Abb. 3.5.1).
●
Klicken Sie die Schaltfläche
Anfahren
im Feld "Kalibrierteilposition" an.
Das aktive Portal verfährt mit der LP-Kamera über die Kalibrierteilposition. Die Bildschirmanzeige wird
auf die LP-Kamera umgeschaltet.
●
Überprüfen Sie, ob die Kalibrierteilmarke im Suchfenster der LP-Kamera zu sehen ist.
●
Schalten Sie die Bildschirmanzeige mit
ESC
in den normalen Programmodus zurück.
