0 Einführung in die Bedienoberfläche des Testprogramms Bedienungsanleitung Testprogramm SITEST
0.2 Komponenten der Bedienoberfläche Software-Version 403.xx Ausgabe 12/97
0 - 12
HINWEIS
Um den Inhalt der gesamten Liste anzusehen, können Sie die Liste mit Hilfe der Elemente der Bildlaufleiste
vertikal verschieben (Vorgehensweise hierzu siehe Abschn. 0.2.4).
●
Wenn Sie sich informiert haben, klicken Sie in jeder Dialogbox auf die Schaltfläche
OK
um sie zu
schließen.
0.2.2 Funktionen der Schaltflächen in der Grundansicht
–
Fehlerinfo
Ruft das Hilfesystem mit Infos zur Ursache und Behebung des aktuell angezeigten Fehlers auf.
–
Diagnose
Startet das System zur Diagnose des aktuell angezeigten Fehlers.
–
Fehler quittieren
Damit wird die aktuell angezeigte Fehlermeldung bestätigt. Sie wird danach nicht mehr angezeigt.
–
Maschine kalibrieren...
Hiermit wird eine Einstellbox geöffnet, in welcher alle Funktionen enthalten sind, um die Kalibrierung
der gesamten Maschine durchzuführen (siehe Kap. 3, Abschn. 3.2).
–
Gesamt Referenzlauf
Der Referenzlauf wird für alle Kopf- und Portalachsen der Maschine durchgeführt.
–

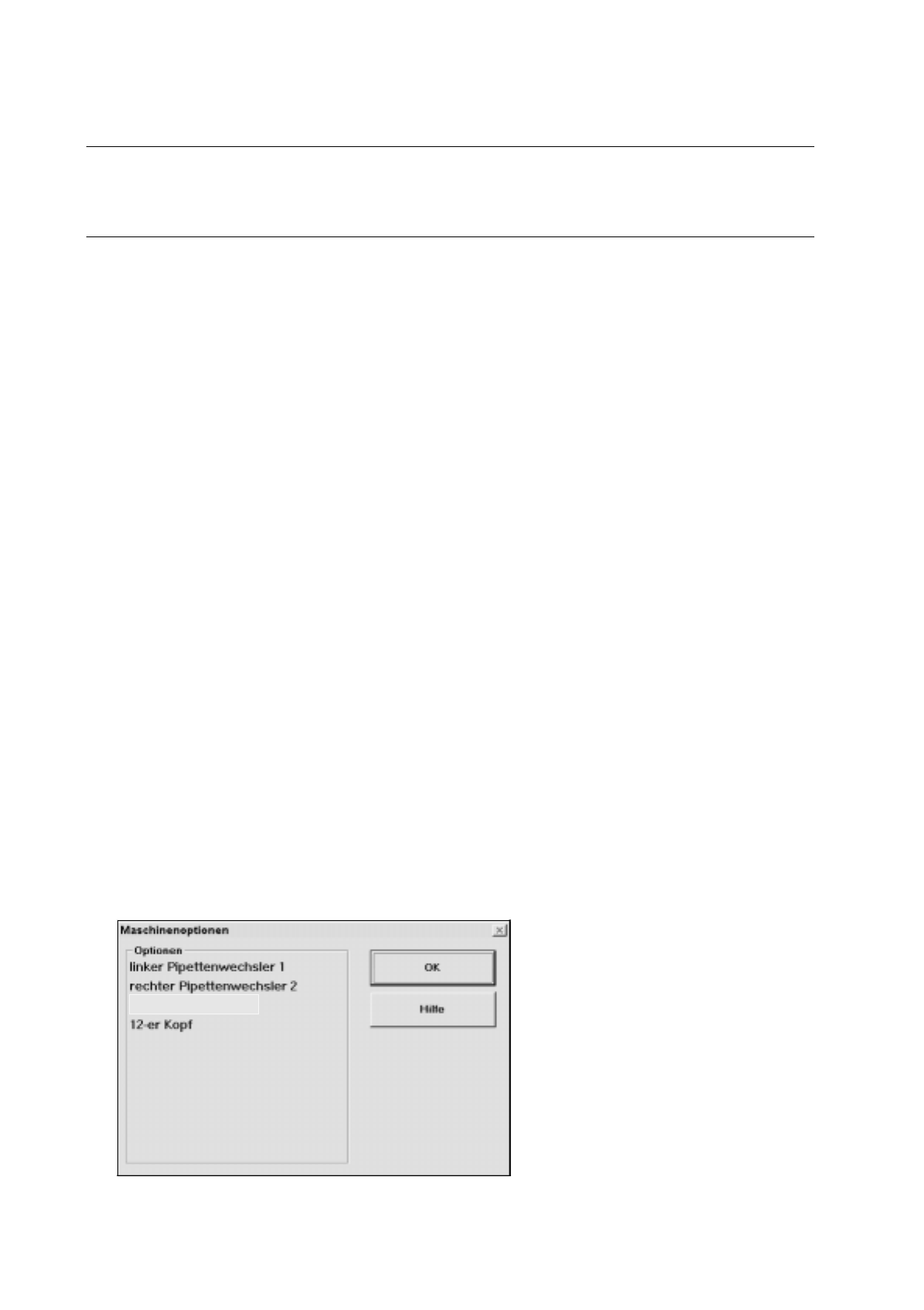

Maschinenoptionen...
Damit wird eine Dialogbox geöffnet, in welcher alle vorhandenen Maschinenoptionen aufgelistet sind.
Beispiel für Maschinentyp SIPLACE 80S-20:
Bedienungsanleitung Testprogramm SITEST 0 Einführung in die Bedienoberfläche des Testprogramms
Software-Version 403.xx Ausgabe 12/97 0.2 Komponenten der Bedienoberfläche
0 - 13
0.2.3 Dialogboxen
Im Arbeitsbereich können verschiedene Arten von Dialogboxen angezeigt werden. Je nach ihrer Funktion
weisen sie ein unterschiedliches Aussehen auf.

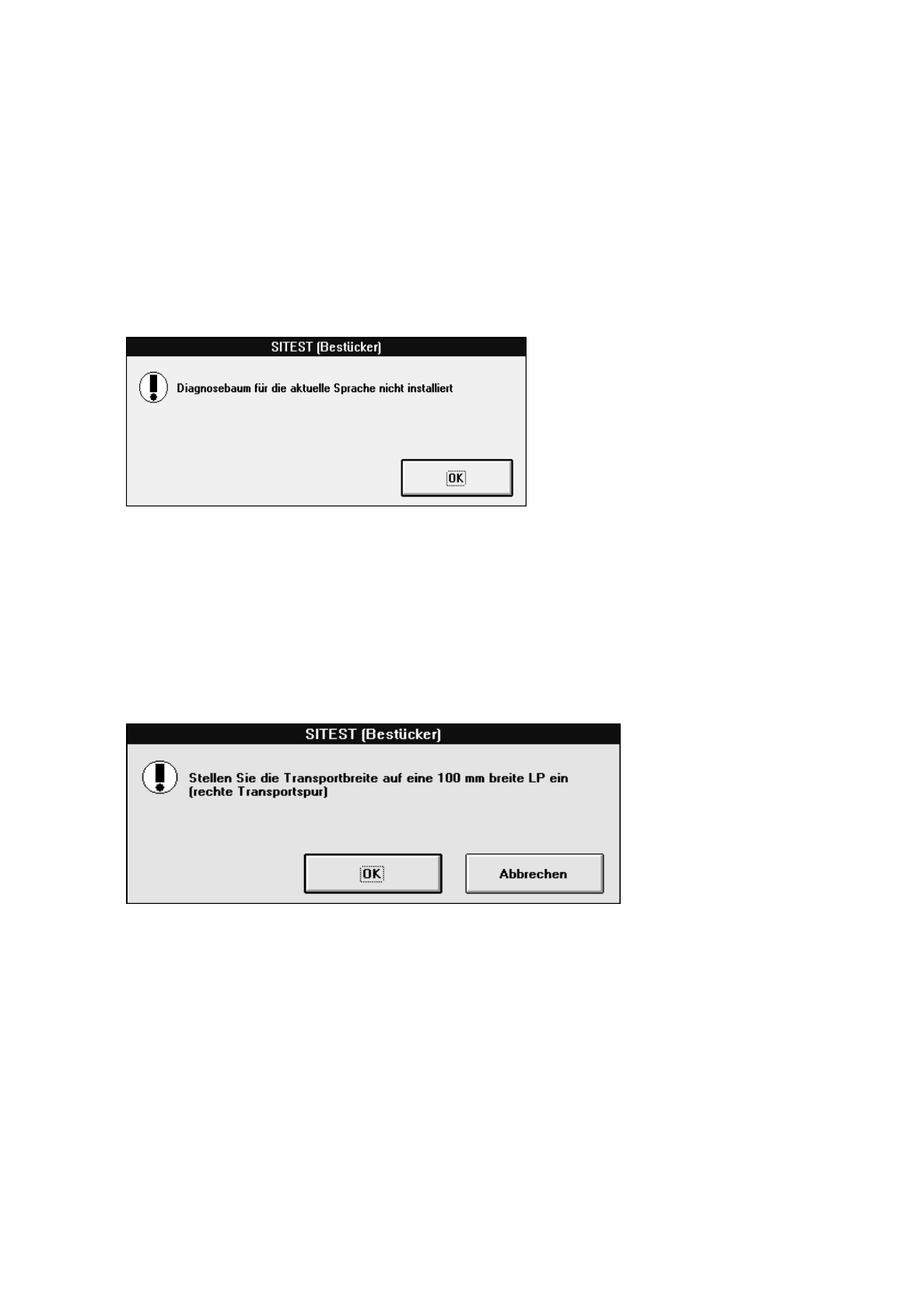

0.2.3.1 Warnbox / Hinweisbox
Eine Warn- oder Hinweisbox wird angezeigt, wenn Warnungen oder Hinweise an den Bediener erforderlich sind.
●
Lesen Sie die Warnung oder den Hinweis und klicken Sie danach auf die Schaltfläche
OK
zum Schließen
der Box.
0.2.3.2 Meldebox
In einer Meldebox wird angezeigt, welche Aktion gerade durchgeführt wurde oder welche Tätigkeit vom
Bediener durchzuführen ist.
●
Lesen Sie die Meldung und klicken Sie danach auf die Schaltfläche
OK
.
●
Führen Sie die eventuell in der Box geforderte Tätigkeit durch.
●
Wenn Sie die Aktion nicht durchführen wollen, zu welcher die geforderte Tätigkeit gehört, klicken Sie auf
die Schaltfläche
Abbrechen
.
0 Einführung in die Bedienoberfläche des Testprogramms Bedienungsanleitung Testprogramm SITEST
0.2 Komponenten der Bedienoberfläche Software-Version 403.xx Ausgabe 12/97
0 - 14

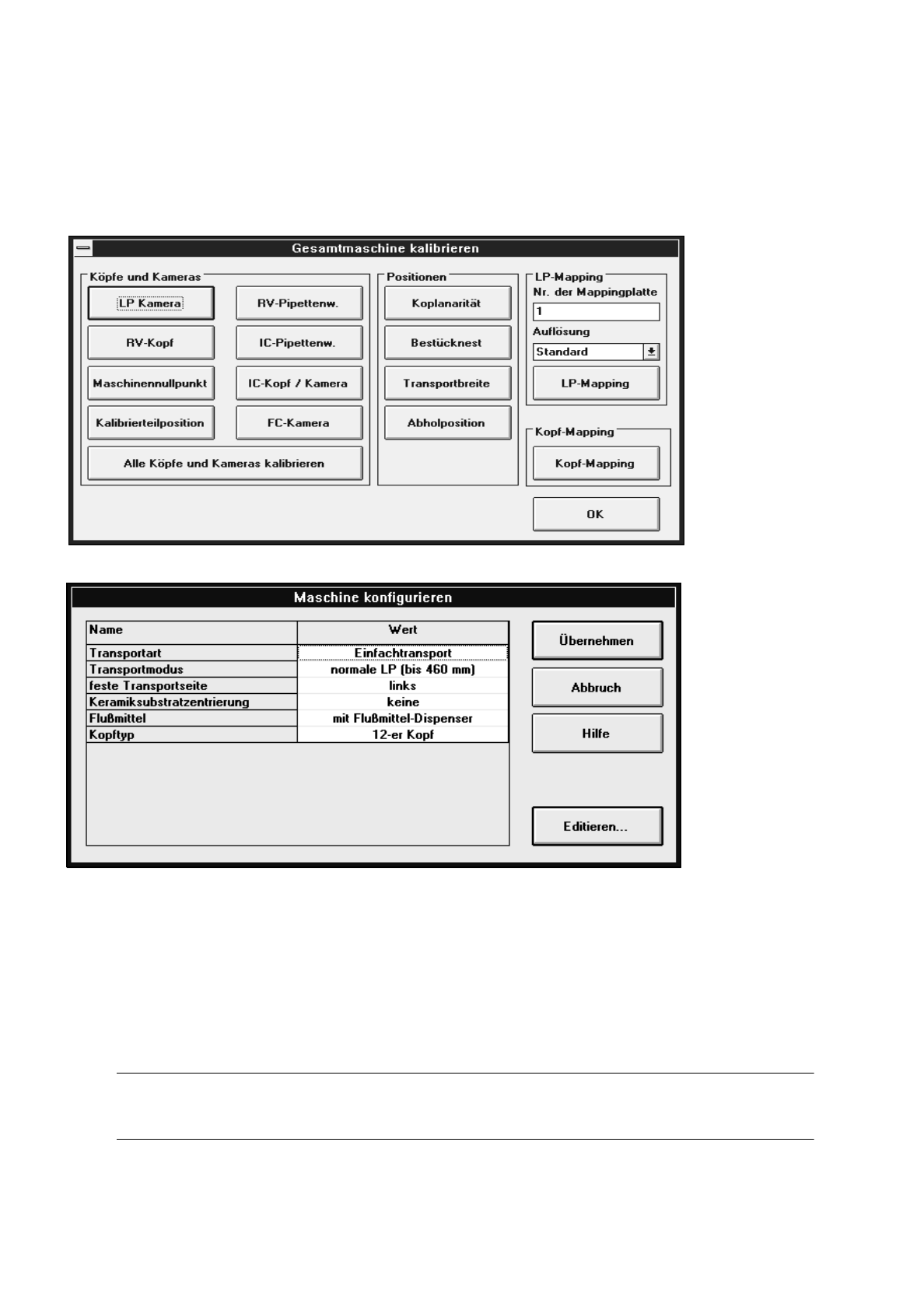

0.2.3.3 Einstellbox
In einer Einstellbox können z.B. Optionen zur Einstellung oder Konfiguration der Maschine enthalten sein
(siehe nachfolgende Beispiele). Sie werden mit Hilfe von Schaltflächen aktiviert.
●
Klicken Sie die Schaltfläche für die gewünschte Option an.
Oder,
●
wählen Sie den Eintrag für die Option, die Sie ändern möchten, durch Anklicken aus und klicken Sie
danach die Schaltfläche Editieren... an.
Eine Eingabebox wird geöffnet. (Die weitere Vorgehensweise in der Eingabebox ist in Abschn. 0.2.3.4
beschrieben).
HINWEIS
Zum Öffnen der Eingabebox kann der Eintrag auch gleich mit Doppelklick ausgewählt werden.
●
Schließen Sie die Einstellbox durch Anklicken der entsprechenden Schaltfläche (z.B. Übernehmen,
OK, Beenden, Abbruch usw.).
