1 Allgemeine Funktionen Bedienungsanleitung Testprogramm S ITEST 1.8 WPW-Maschinendaten speichern Software-Version 403.xx Ausgabe 12/97 1 - 20
Bedienungsanleitung Testprogramm SITEST 1 Allgemeine Funktionen
Software-Version 403.xx Ausgabe 12/97 1.8 WPW-Maschinendaten speichern
1 - 19
Übertragen der MA-Daten von Festplatte:
●
Stellen Sie die Funktion
von Festplatte MC
ein.
●
Klicken Sie die Schaltfläche
Übernehmen
an. Die MA-Daten werden von der Festplatte in den
Speicher des RAM-Bausteins übertragen.
Übertragen der MA-Daten von Diskette:
●
Legen Sie die Diskette mit den MA-Daten für den WPW in das Diskettenlaufwerk ein.
●
Stellen Sie die Funktion
von Diskette
ein.
●
Klicken Sie die Schaltfläche
Übernehmen
an. Die MA-Daten werden von der Diskette in den Speicher
des RAM-Bausteins übertragen.
●
Klicken Sie nach dem Übertragen der MA-Daten die Schaltfläche
WPW Referenzlauf
an, um mit allen
Achsen des Wafflepack-Wechslers einen Referenzlauf durchzuführen.
1.8.4 Übertragen der Standard-MA-Daten in den Speicher des RAM-
Bausteins
●
Klicken Sie die Schaltfläche
Initialisieren
in der Ansicht "Maschinendaten Wafflepack-Wechsler" an
(siehe Abb. 1.8.1), um die in der Software hinterlegten Standard-MA-Daten in den Speicher des RAM-
Bausteins zu übertragen.
VORSICHT
Alle bisher ermittelten MA-Daten, die sich im Speicher des batteriegepufferten RAM-Bausteins
befinden, gehen verloren, da sie mit den in der Software hinterlegten Standard-MA-Daten über-
schrieben werden!
●
Klicken Sie nach dem Übertragen der MA-Daten die Schaltfläche WPW Referenzlauf an, um mit allen
Achsen des Wafflepack-Wechslers einen Referenzlauf durchzuführen.
1 Allgemeine Funktionen Bedienungsanleitung Testprogramm SITEST
1.8 WPW-Maschinendaten speichern Software-Version 403.xx Ausgabe 12/97
1 - 20
Bedienungsanleitung Testprogramm SITEST 1 Allgemeine Funktionen
Software-Version 403.xx Ausgabe 12/97 1.9 Funktionen Ein/Ausgänge
1 - 21
1.9 Funktionen Ein/Ausgänge
Die nachfolgend beschriebenen Funktionen dienen zum gezielten Abfragen und Ansteuern von einzelnen Bits
der Ein- und Ausgangskarten der SIPLACE-Maschinen und des Wafflepack-Wechslers (nur Eingangskarte).
1.9.1 Eingänge SIPLACE 80S-20/80F
4
und Eingänge WPW SIPLACE 80F
4
●

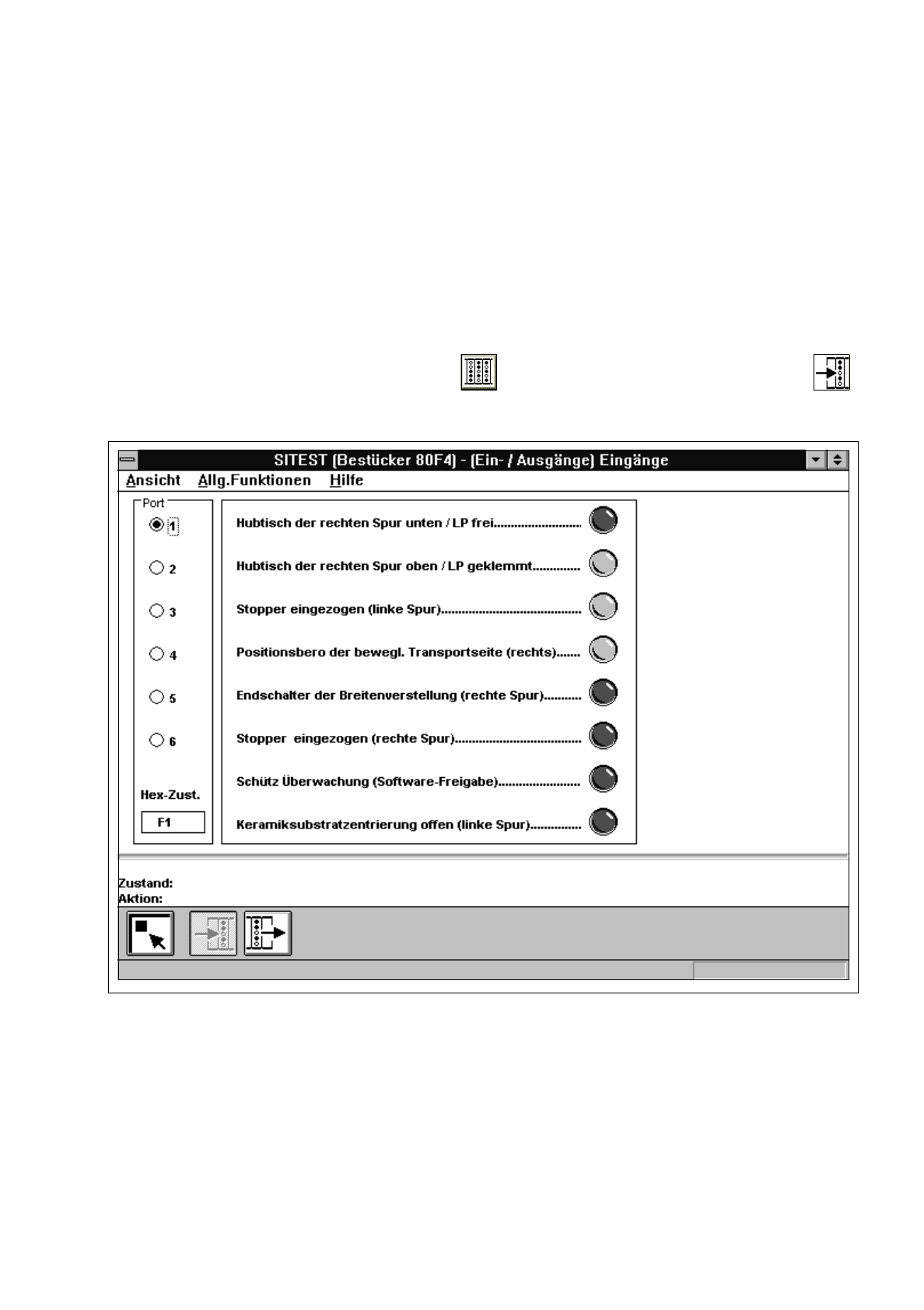

Klicken Sie in der Grundansicht das Symbol an, und danach (falls erforderlich) das Symbol ,
um in die Ansicht "Eingänge" zu gelangen (siehe Abb. 1.9.1).
Abb. 1.9.1 Ansicht "Eingänge"
