Bedienungsanleitung Testprogramm SITEST 3 Kalibrierfunktionen
Software-Version 403.xx Ausgabe 12/97 3.2 Maschine komplett kalibrieren
3 - 5
3.2 Maschine komplett kalibrieren
Alle in den nachfolgenden Abschnitten beschriebenen Kalibrierungen können mit Hilfe der Funktionen in der
Einstellbox "Gesamtmaschine kalibrieren" durchgeführt werden.
Zusätzlich kann die Kalibrierung der Transportbreite (siehe auch Kap. 2, Abschn. 2.5.1) und das komplette
Mapping (siehe auch Kap. 4) durchgeführt werden.
●
Treffen Sie die Vorbereitungen wie in Abschn. 3.1 beschrieben.
●
Klicken Sie in der Grundansicht die Schaltfläche Maschine kalibrieren... an.
Die nachfolgende Einstellbox wird geöffnet.

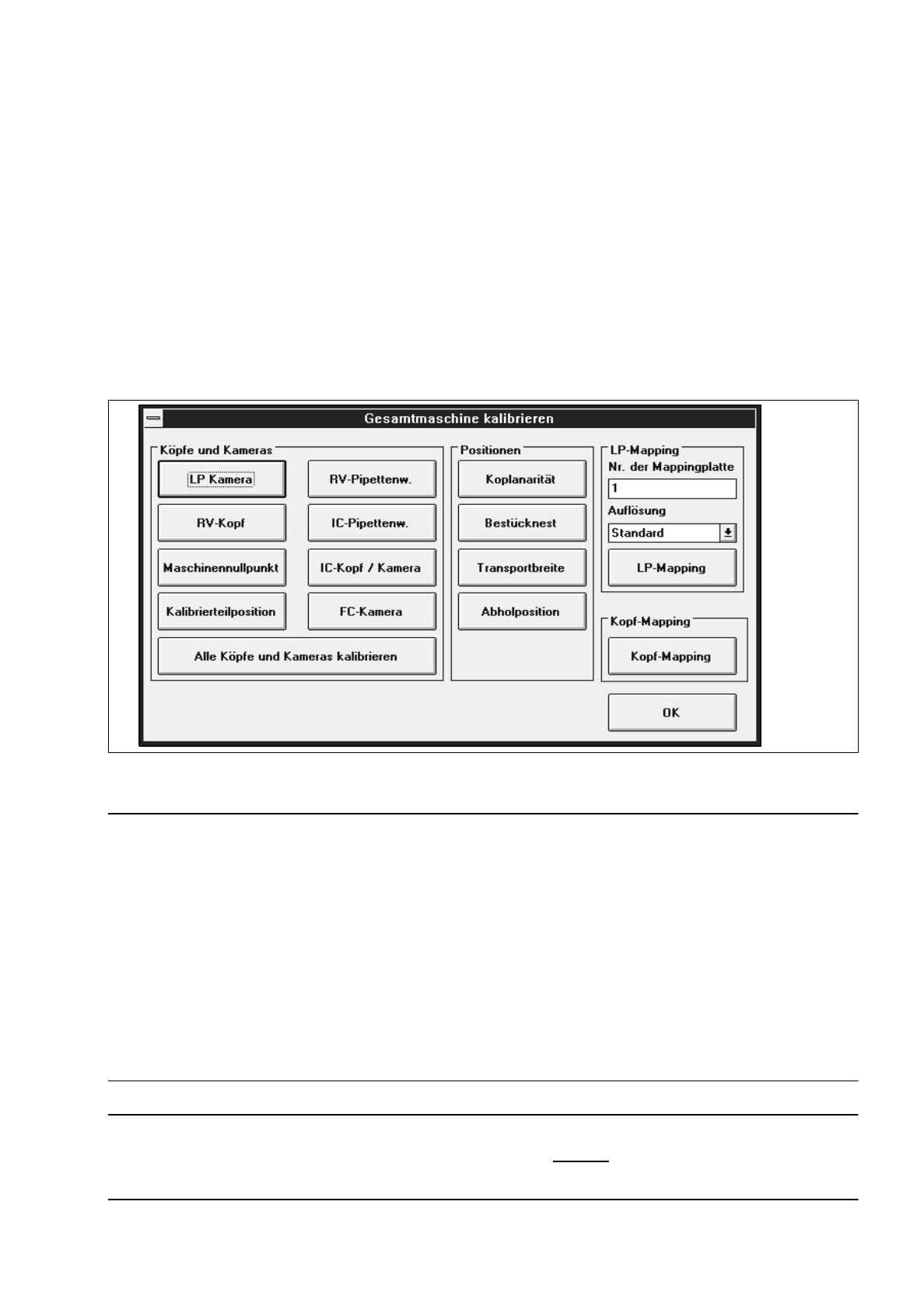

Abb. 3.2.1 Einstellbox "Gesamtmaschine kalibrieren" (Beispiel Maschinentyp "SIPLACE 80F
4
")
HINWEIS
Die Reihenfolge, in welcher die Kalibrierung der kompletten Maschine durchgeführt werden muß, wird durch die
Anordnung und Aktivierbarkeit der Schaltflächen bestimmt. Der Bediener wird automatisch durch die Kalibrie-
rung geführt, indem immer nur die in der Kalibrierreihenfolge nächste erlaubte Funktion aktivierbar ist.
Ist vor der Ausführung einer bestimmten Funktion ein Referenzlauf erforderlich, so ist die Funktion erst aktivier-
bar, wenn der entsprechende Referenzlauf durchgeführt wurde.
Da vor der Ausführung einiger Funktionen bestimmte Maßnahmen getroffen werden müssen, werden die hierzu
erforderlichen Arbeitsschritte an entsprechender Stelle in Dialogboxen angezeigt. Nach Durchführung der
geforderten Arbeitsschritte werden diese Dialogboxen mit "OK" bzw. "Beenden" (Einstellbox beim Teachen)
geschlossen.
HINWEIS
Verwenden Sie für das Vermessen der Bestücknestposition eine 100 mm
breite Leiterplatte, da diese danach
auch für die Kalibrierung der Transportbreite verwendet werden kann.
3 Kalibrierfunktionen Bedienungsanleitung Testprogramm SITEST
3.2 Maschine komplett kalibrieren Software-Version 403.xx Ausgabe 12/97
3 - 6
Beispiel: Kalibrierung der Kameras und Köpfe
●
Klicken Sie die Schaltfläche
LP Kamera
an. Die Kalibrierung der LP-Kamera wird durchgeführt.
Alle anderen Schaltflächen, bis auf die Schaltfläche "RV-Kopf" und "OK", sind inaktiv.
●
Klicken Sie
OK
an, wenn Sie keine anderen Kalibrierungen mehr durchführen wollen.
Oder:
●
Klicken Sie die Schaltfläche
RV-Kopf
an, wenn Sie mit der Kalibrierung der Maschine fortfahren
wollen.
●
Soll die Kalibrierung für alle im Feld "Köpfe und Kameras" enthaltenen einzelnen Komponenten komplett
durchgeführt werden, klicken Sie die Schaltfläche
Alle Köpfe und Kameras kalibrieren
an.
Die Kalibrierung wird für alle in der Maschine vorhandenen Köpfe und Kameras in der vorgegebenen
Reihenfolge durchgeführt.
Beispiel: LP- und Kopf-Mapping
●
Treffen Sie die Vorbereitungen wie in Kap. 4, Abschn. 4.1 beschrieben.
●
Legen Sie die zur Mappingplatte mitgelieferte Diskette in das Diskettenlaufwerk im Steuereinschub ein.
●
Geben Sie im Editierfeld "Nr. der Mappingplatte" die Nummer der Mappingplatte ein.
Die zur Mappingplatte zugehörige Meßwertedatei wird nach dem Start des LP-Mappings eingelesen.
●
Wenn Sie die Auflösung ändern wollen, mit welcher die Daten beim Mappinglauf ermittelt werden
sollen, klicken Sie das Feld "Auflösung" an.
●
Wählen Sie die Option für die gewünschte Auflösung aus.
●
Klicken Sie die Schaltfläche
LP-Mapping
an. Das LP-Mapping wird durchgeführt.
●
Klicken Sie nach dem LP-Mapping die Schaltfläche
Kopf-Mapping
an.
Das Mapping wird für alle in der Maschine vorhandenen Köpfe durchgeführt.
Wurden alle in der Einstellbox "Gesamtmaschine kalibrieren" enthaltenen Funktionen durchgeführt, ist die
Maschine vollständig kalibriert und es wird eine entsprechende Hinweisbox angezeigt.
●
Klicken Sie
OK
in der Hinweis- und Einstellbox an.
●
Klicken Sie in der Menüzeile
Einstellungen
-->
Maschinendaten speichern
an.
Die Daten werden in den entsprechenden Dateien gespeichert.
Bedienungsanleitung Testprogramm SITEST 3 Kalibrierfunktionen
Software-Version 403.xx Ausgabe 12/97 3.3 LP-Kamera kalibrieren
3 - 7
3.3 LP-Kamera kalibrieren
●
Treffen Sie die Vorbereitungen wie in Abschn. 3.1 beschrieben.
●
Klicken Sie in der Ansicht "Portalfunktionen" (siehe Abb. 0.3.4) das Symbol an, um in die
Ansicht "Funktionen LP-Kamera" umzuschalten.

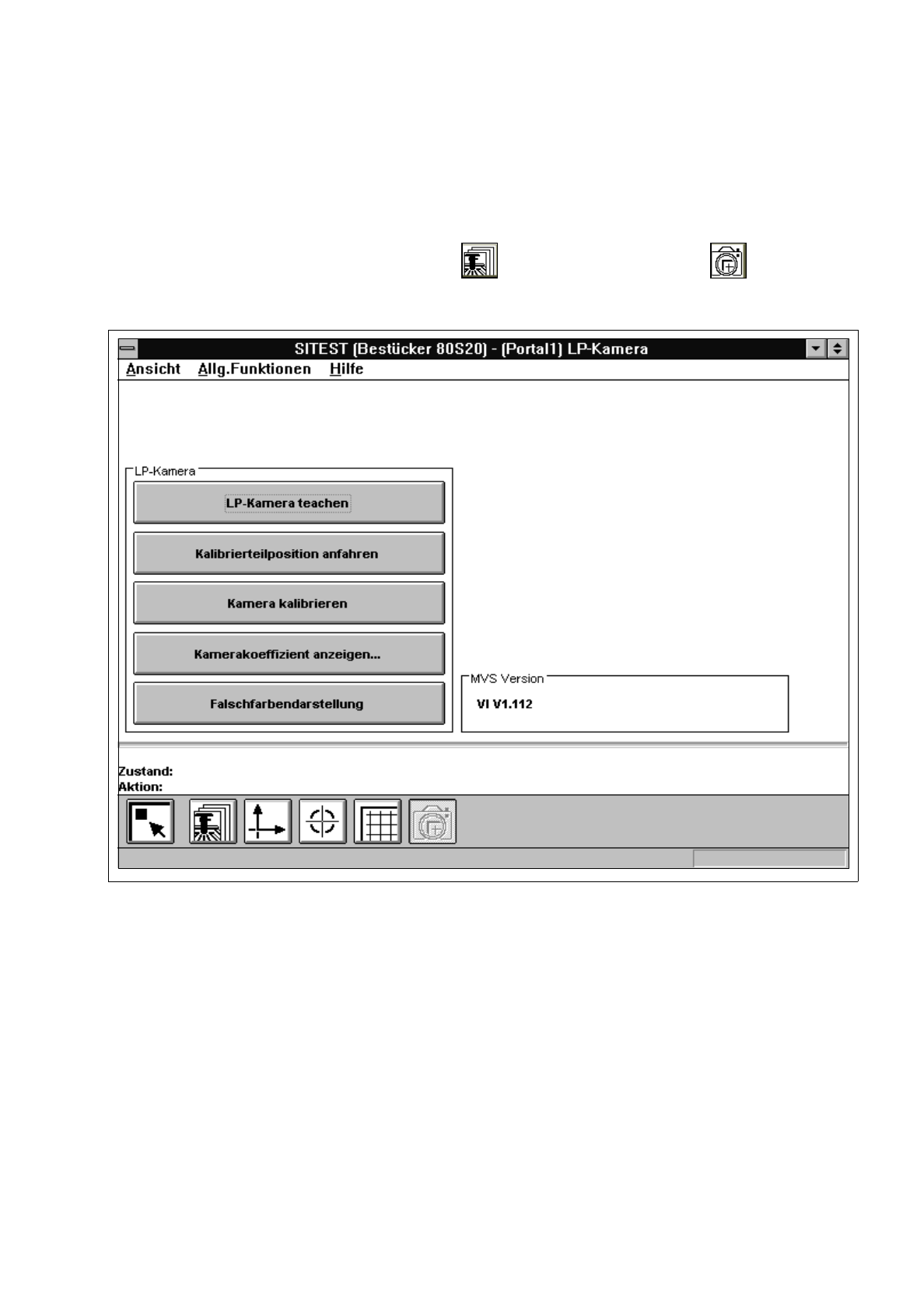

Abb. 3.3.1 Ansicht "Funktionen LP-Kamera"
Übersicht der Funktionen:
–
LP-Kamera teachen Aufruf der Funktionen zum Teachen
–
Kalibrierteilposition anfahren Anfahren der Markenposition (Kalibrierteil)
–
Kamera kalibrieren Kalibrieren der LP-Kamera
–
Kamerakoeffizient anzeigen Anzeige der ermittelten LP-Kamera-Werte
–
Falschfarbendarstellung Umschalten der Bildschirmanzeige auf Falschfarbendarstellung,
um das Resultat evtl. Beleuchtungsänderungen anzusehen
●
Klicken Sie Schaltfläche
Kamera kalibrieren
an.
Der Kalibriervorgang wird an der LP-Kamera des aktiven Portals durchgeführt.
