Bedienungsanleitung Testprogramm SITEST 3 Kalibrierfunktionen Software-Version 40 3.xx Ausgabe 12/97 3.7 RV-Pipettenwechsler kalibrieren 3 - 15 3.7 RV-Pipettenwechsler kalibrieren HINWEIS Vergewi ssern Si e sich, d aß di…
3 Kalibrierfunktionen Bedienungsanleitung Testprogramm SITEST
3.6 Überprüfung der Kalibrierteilposition Software-Version 403.xx Ausgabe 12/97
3 - 14
Bedienungsanleitung Testprogramm SITEST 3 Kalibrierfunktionen
Software-Version 403.xx Ausgabe 12/97 3.7 RV-Pipettenwechsler kalibrieren
3 - 15
3.7 RV-Pipettenwechsler kalibrieren
HINWEIS
Vergewissern Sie sich, daß die Kalibrierdaten für LP-Kamera, Segmentoffset
II
(RV-LP-Kameraoffset) und
Maschinennullpunkt bereits ermittelt wurden.
●
Klicken Sie in der Grundansicht das Symbol bzw. bzw. an, um die Bildschirmanzeige
in die Ansicht "RV-Kopf" (siehe Abb. 0.3.5) des gewünschten RV-Kopfes umzuschalten.
●
Klicken Sie das Symbol an, um in die Ansicht "RV-Pipettenwechsler" umzuschalten.

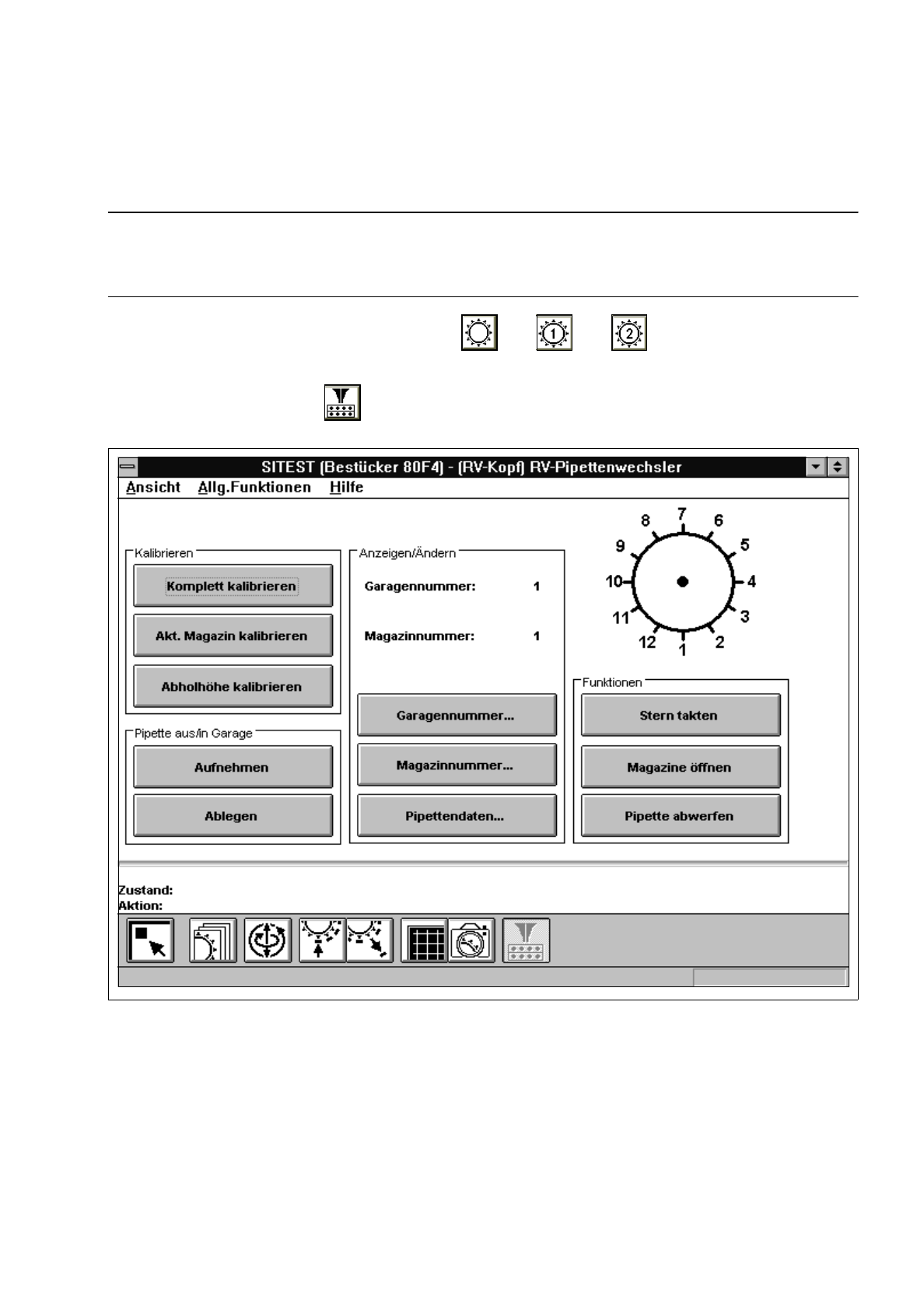

Abb. 3.7.1 Ansicht "RV-Pipettenwechsler"
Übersicht der Funktionen:
–
Komplett kalibrieren Ermitteln der x- und y- Positionen für jedes Magazin
–
Akt. Magazin kalibrieren Ermitteln der x- und y- Positionen für das aktuelle Magazin
–
Abholhöhe kalibrieren Ermitteln der Abholhöhe für das aktuelle Magazin
–
Aufnehmen Pipette aus der gewählten Garage des aktuellen Magazins aufnehmen
–
Ablegen Pipette in die gewählte Garage des aktuellen Magazins absetzen
3 Kalibrierfunktionen Bedienungsanleitung Testprogramm SITEST
3.7 RV-Pipettenwechsler kalibrieren Software-Version 403.xx Ausgabe 12/97
3 - 16
–
Garagennummer... Öffnen der Eingabebox für die Garagennummer
–
Magazinnummer... Öffnen der Eingabebox für die Magazinnummer
–
Pipettendaten... Anzeige der ermittelten x-, y- und z-Positionen für das aktuelle Magazin
–
Stern takten Takten des Sterns (zum Anbringen aller Pipetten am Revolverkopf)
–
Magazine öffnen Öffnen (Verfahren) der Schließplatte
–
Pipette abwerfen Pipette über der Abwurfbox positionieren und abwerfen
HINWEIS
Die Funktion "Komplett kalibrieren" wird verwendet, wenn der Pipettenwechsler vollständig mit allen
7 Magazinen belegt ist. Es müssen sich alle 12 Pipetten am 12er-Revolverkopf bzw. alle 6 Pipetten am
6er-Revolverkopf befinden.
Ist der Wechsler nicht
vollständig belegt, müssen die x- und y-Werte mit Hilfe der Funktion "Akt. Magazin
kalibrieren" für jedes Magazin einzeln ermittelt werden.
●
Ist der Pipettenwechsler vollständig mit allen 7 Magazinen belegt, klicken Sie die Schaltfläche
Komplett
kalibrieren
an. Die LP-Kamera fährt die Meßbohrungen aller Magazine im Pipettenwechsler an.
Aus den ermittelten Positionen errechnen sich die x- und y-Werte für jedes Magazinfach.
●
Wenn der Pipettenwechsler nicht vollständig belegt ist, klicken Sie die Schaltfläche
Magazin-
nummer...
an. Die Eingabebox für die Magazinnummer wird geöffnet.
●
Geben Sie die gewünschte Magazinnummer ein, und bestätigen Sie die Eingabe mit
Übernehmen
.
●
Klicken Sie die Schaltfläche
Akt. Magazin kalibrieren
an.
Die LP-Kamera fährt die Meßbohrung des gewählten Magazins an. Aus der ermittelten Position
errechnen sich die x- und y-Werte für jedes Magazinfach des aktuellen Magazins.
●
Um die Abholhöhe zu ermitteln, geben Sie vor dem Kalibriervorgang die Nummer der gewünschten
Garage und des gewünschten Magazins mit Hilfe der Funktionen
Garagennummer...
und
Magazin-
nummer...
ein.
HINWEIS
Zum Kalibrieren der Aholhöhe muß sich eine Pipette am unteren Segment befinden und die gewählte
Garage muß leer sein.
●
Klicken Sie die danach Schaltfläche
Abholhöhe kalibrieren
an.
Nach dem Kalibrieren wird die ermittelte Abholhöhe (z-Position) in einer Dialogbox angezeigt.
●
Bestätigen Sie die Dialogbox mit
OK
.
HINWEIS
Die Abholhöhe muß für jedes Magazin ermittelt werden.
Die z-Position der Abwurfbox wird aus der für das letzte Magazin ermittelten Abholhöhe berechnet.
●
Klicken Sie die Schaltfläche
Pipettendaten...
an.
Eine Gegenüberstellung der Soll-Werte zu den ermittelten Ist-Werten in x- und y-Richtung wird für
jede Garage des ausgewählten Magazins am Bildschirm angezeigt.
Zusätzlich wird die für das aktuelle Magazin ermittelte z-Position angezeigt.
