4 Mapping Bedienungsanleitung Testprogramm SITEST 4.1 Vorbereitung für das Mapping Softw are-Version 40 3.xx Ausgabe 12/9 7 4 - 4
Bedienungsanleitung Testprogramm SITEST 4 Mapping
Software-Version 403.xx Ausgabe 12/97 4.1 Vorbereitung für das Mapping
4 - 3
4.1 Vorbereitung für das Mapping
●
Klicken Sie in der Grundansicht die Schaltfläche Gesamt Referenzlauf an, um alle Portal- und Kopf-
achsen in Referenz zu fahren.
●
Schieben Sie den LP-Stopper von Hand in die Mitte der Transportbreite.
●
Legen Sie die Mappingplatte in das Mittenband.
HINWEIS
Für das RV- und IC-Mapping müssen Mappingplatten mit dunkler matter Oberfläche verwendet werden.
Bei einem Doppeltransport muß für die rechte und linke Transportspur ein Mapping durchgeführt werden.
VORSICHT
Betätigen Sie auf keinen Fall beim LP-Mapping
die Leiterplattenklemmung. Wird die Glas-Mappingplatte
für das LP-Mapping geklemmt, kann sie so stark beschädigt werden, daß sie nicht mehr brauchbar ist.
4 Mapping Bedienungsanleitung Testprogramm SITEST
4.1 Vorbereitung für das Mapping Software-Version 403.xx Ausgabe 12/97
4 - 4
Bedienungsanleitung Testprogramm SITEST 4 Mapping
Software-Version 403.xx Ausgabe 12/97 4.2 LP-Mapping
4 - 5
4.2 LP-Mapping
HINWEIS
Vergewissern Sie sich, daß die Kalibrierdaten für RV-Kamera, LP-Kamera, Segmentoffset
II
(RV-LP-
Kameraoffset) und MA-Nullpunkt bereits ermittelt wurden. Außerdem muß vor der Durchführung des
Mappings die Breitenverstellung kalibriert sein.
●
Klicken Sie in der Grundansicht das Symbol (für Portal 1 der SIPLACE 80S-20) bzw. das Symbol
(für das Portal der SIPLACE 80F
4
)
an, um die Bildschirmanzeige in die Ansicht "Portal" (siehe
Abb. 0.3.4) umzuschalten.
●
Klicken Sie das Symbol an, um in die Ansicht "LP-Mapping" umzuschalten.

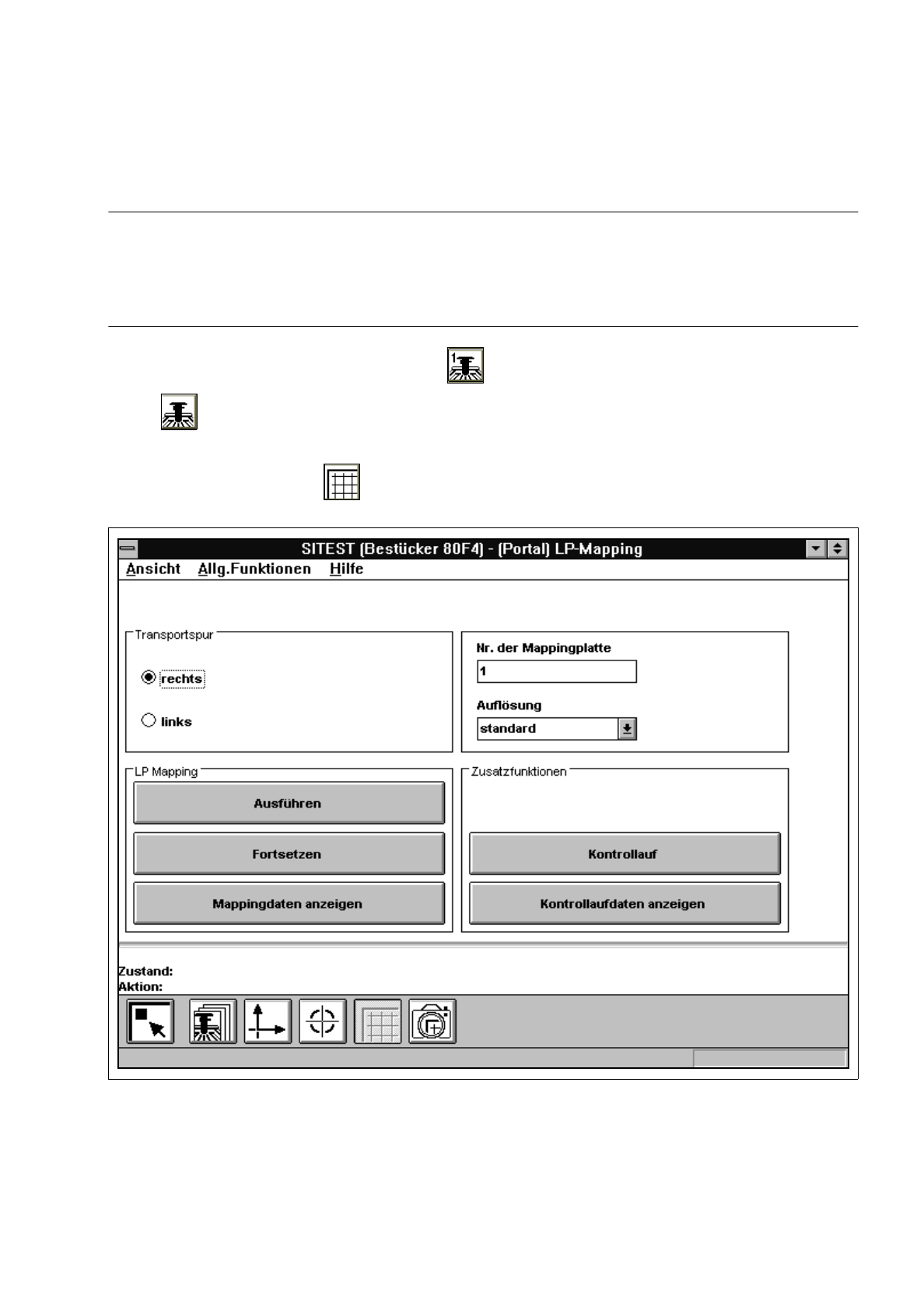

Abb. 4.2.1 Ansicht "LP-Mapping"
