0 Einführung in die Bedienoberfläche des Testprogramms Bedienungsanleitung Testprogramm SITEST

0.1 Starten/Beenden des Testprogramms Software-Version 403.xx Ausgabe 12/97

0 - 4

●

Klicken Sie die Schaltfläche

in der Dialogbox an, wenn die Daten beim Beenden des Testprogramms

gespeichert werden sollen, oder

Nein

, wenn die Daten nicht gespeichert werden sollen.

Folgende Dialogbox geöffnet.

●

Klicken Sie die Schaltfläche

an. Das Testprogramm wird beendet.

Bedienungsanleitung Testprogramm SITEST 0 Einführung in die Bedienoberfläche des Testprogramms

Software-Version 403.xx Ausgabe 12/97 0.2 Komponenten der Bedienoberfläche

0 - 5

0.2 Komponenten der Bedienoberfläche

Nach dem Starten des Testprogramms SITEST wird die Bedienoberfläche in der Grundansicht dargestellt

(siehe Abb. 0.2.1 und 0.2.2). Von dieser Ansicht kann der Bediener die Grundfunktionen des Programms

steuern. Er kann aus jeder anderen Ansicht (siehe Abschnitte 0.3.2 bis 0.3.10) in die Grundansicht zurück-

kehren.

Abb. 0.2.1 "Grundansicht", Maschinentyp 80S-20

Legende zu Abb. 0.2.1

➀

Titelleiste

➁

Menüleiste

➂

Arbeitsbereich

➃

inaktive Schaltfläche

➄

aktive Schaltfläche

➅

Statusleiste

➆

Symbolleiste

➇

Infoleiste

➀

➁

➂

➃

➄

➅

➆

➇

0 Einführung in die Bedienoberfläche des Testprogramms Bedienungsanleitung Testprogramm SITEST

0.2 Komponenten der Bedienoberfläche Software-Version 403.xx Ausgabe 12/97

0 - 6

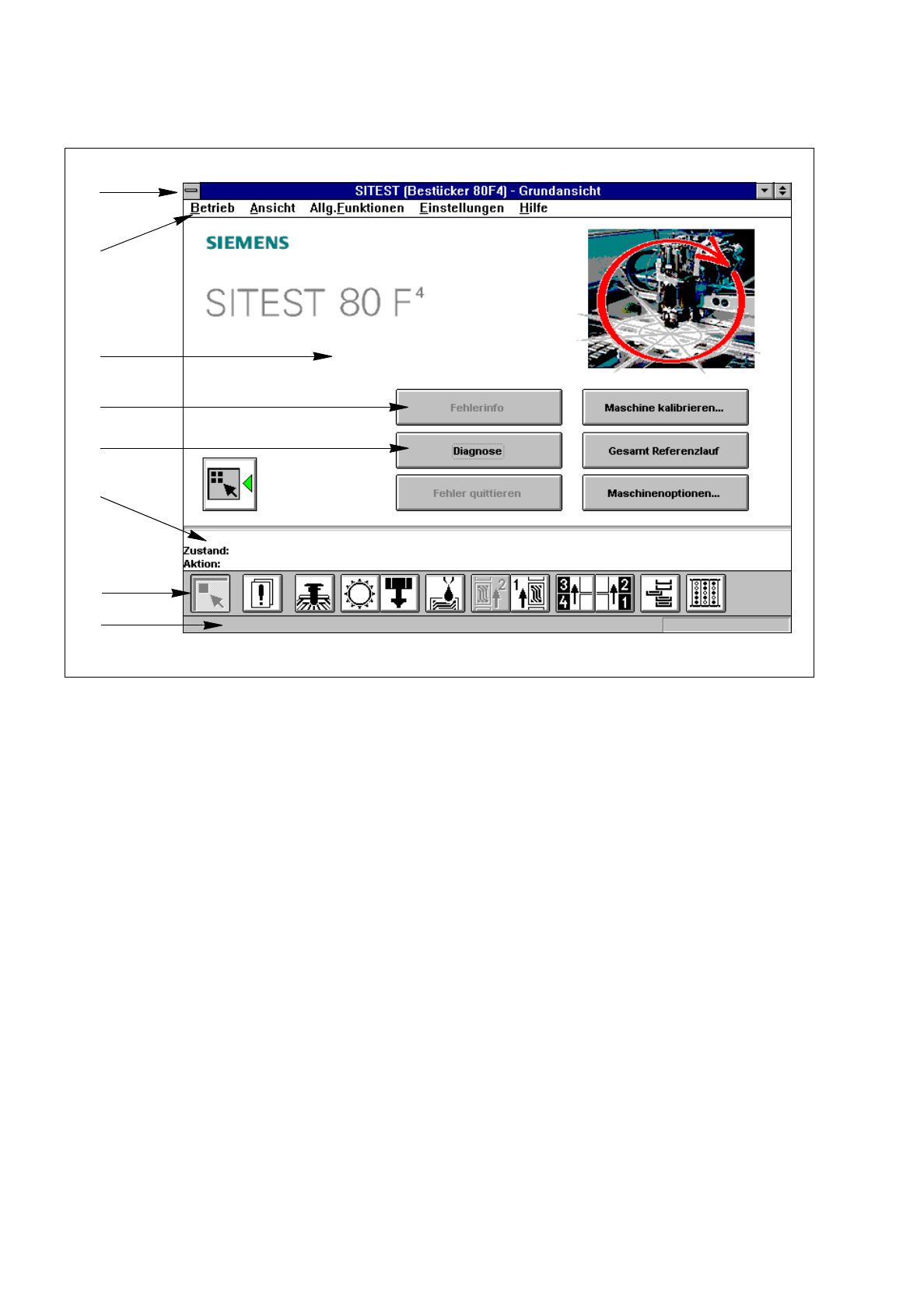

Abb. 0.2.2 "Grundansicht", Maschinentyp 80F

Legende zu

Abb. 0.2.2

➀
