4.4 IC-Mapping
HINWEIS
Vergewissern Sie sich vor dem IC-Mapping, daß ein LP-Mapping durchgeführt wurde.
●
Treffen Sie die Vorbereitungen wie in Abschn. 4.1 beschrieben.
Weitere Voraussetzungen sind:
–
Der Segmentoffset
II
(RV-LP-Kameraoffset) muß bereits ermittelt sein.
–
Das Kalibrierteil muß sich in der Kalibrierteiltasche befinden.
–
Die Kalibrierteilposition muß bereits ermittelt sein.
–
Die IC-Kamera muß komplett kalibriert sein.
–
Am IC-Kopf muß eine Pipette des Typs 416 angebracht sein.
●
Klicken Sie in der Grundansicht "SIPLACE 80F
4
" das Symbol an, um in die Ansicht "IC-Kopf"
umzuschalten.
●
Klicken Sie das Symbol an, um in die Ansicht "IC-Mapping" umzuschalten.

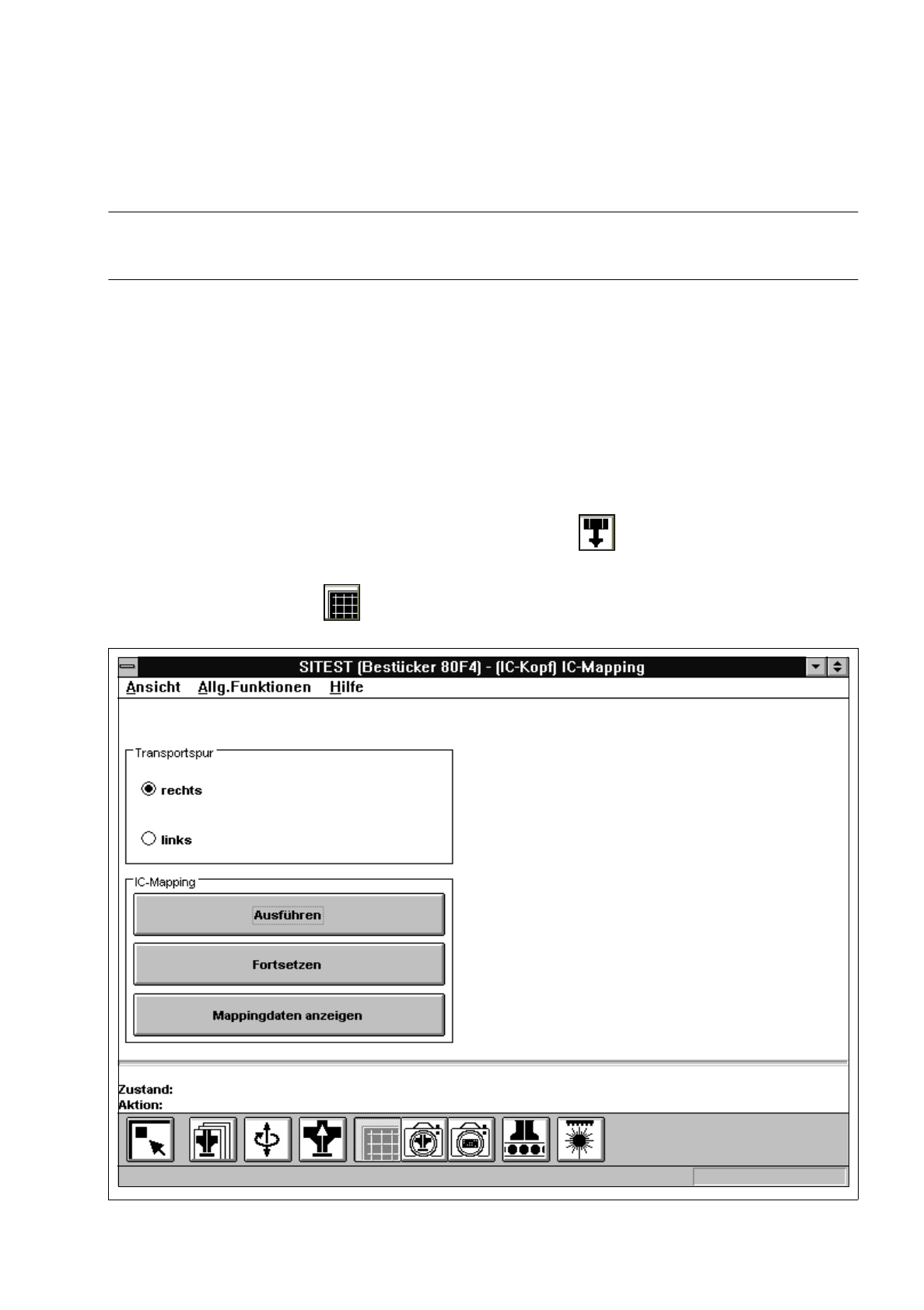

Abb. 4.4.1 Ansicht "IC-Mapping"
4 Mapping Bedienungsanleitung Testprogramm SITEST
4.4 IC-Mapping Software-Version 403.xx Ausgabe 12/97
4 - 14
Folgende Funktionen stehen in der Ansicht "IC-Mapping" zur Verfügung:
–
rechts Auswahl der rechten Transportspur
–
links Auswahl der linken Transportspur beim Doppeltransport
–
Ausführen Mappinglauf starten
–
Fortsetzen Mapping fortsetzen
–
Mappingdaten anzeigen Anzeige der ermittelten Mappingdaten
●
Klicken Sie die Schaltfläche
Ausführen
an.
Das Portal führt den Mappinglauf durch. Nach fehlerfreier Beendigung des Mappinglaufs werden die
ermittelten Daten automatisch gespeichert.
●
Aktivieren Sie bei installiertem Doppeltransport den Radioknopf für die Transportspur, für die das
Mapping noch nicht durchgeführt wurde.
●
Klicken Sie erneut die Schaltfläche
Ausführen
an. Das Portal führt den Mappinglauf auf der gewähl-
ten Transportspur durch. Nach fehlerfreier Beendigung des Mappinglaufs werden die ermittelten
Daten automatisch gespeichert.
●
Klicken Sie das Symbol an, um in die Grundansicht zurückzukehren.
HINWEIS
Das IC-Mapping kann auch mit der Funktion
Maschine kalibrieren...
-->
Kopf-Mapping
(siehe Kap. 3,
Abschn. 3.2) gestartet werden. Zuerst wird das RV-Mapping und dann das IC-Mapping durchgeführt.
