Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 403.xx Ausgabe 12/97 2.1 Achsfunktionen
2 - 11
2.1.3 Achsfunktionen IC-Kopf
●
Klicken Sie in der Ansicht "IC-Kopf" (siehe Abb. 0.3.6) das Symbol an, um auf die Ansicht
"Achsfunktionen IC-Kopf" umzuschalten.

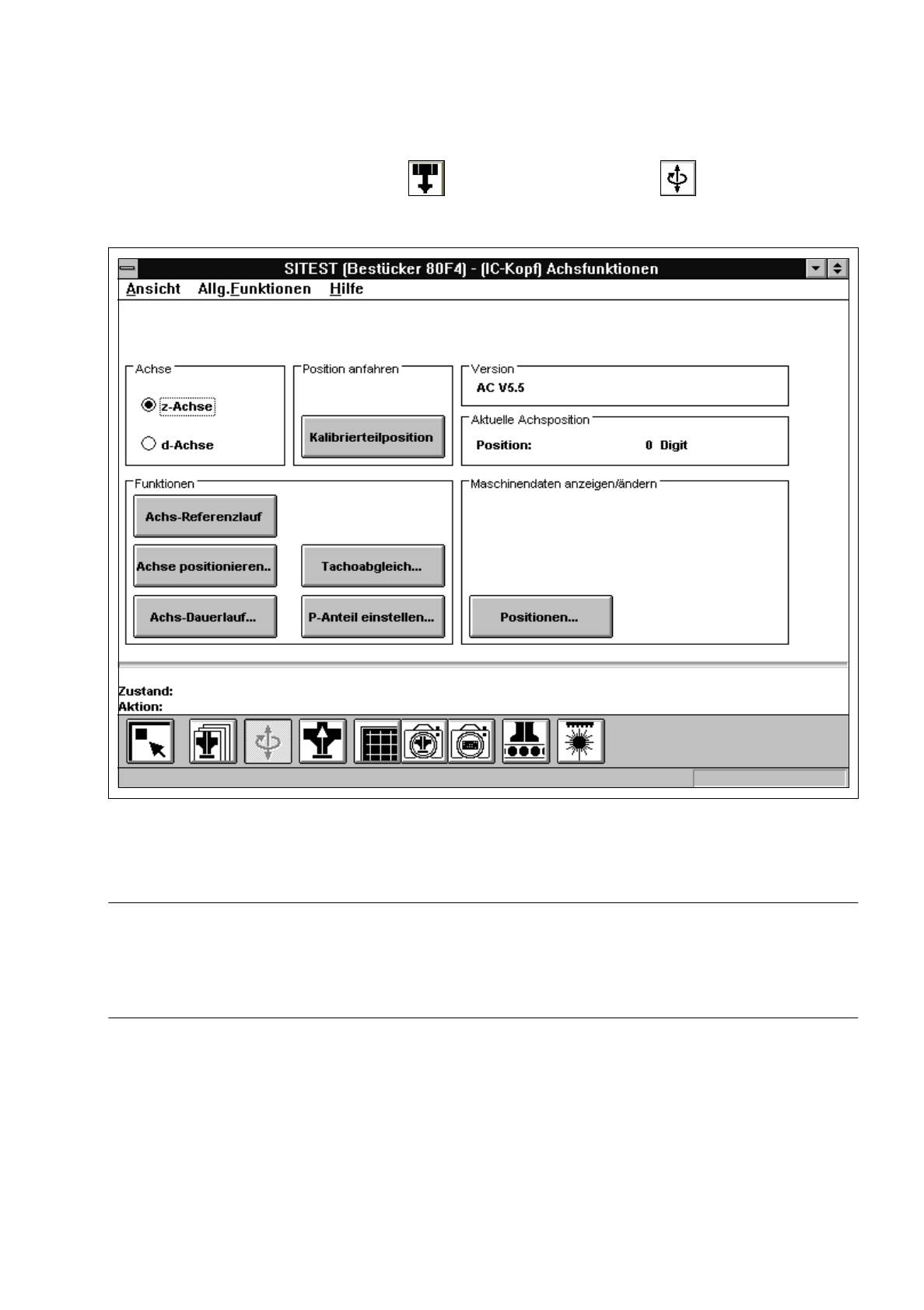

Abb. 2.1.3 Ansicht "Achsfunktionen IC-Kopf"
Vorgehensweise für die Ausführung der einzelnen Funktionen:
HINWEIS
Da einige Einstellboxen gleich oder ähnlich wie bei den Portal- und den RV-Achsfunktionen aufgebaut sind
(siehe Abschn. 2.1.1 und Abschn. 2.1.2), werden sie in diesem Abschnitt nicht mehr beschrieben und ab-
gebildet.
●
Aktivieren Sie im Feld "Achse" den Radioknopf für die einzustellende Achse ("z-Achse" oder "d-Achse").
●
Wählen Sie die Funktion
Achs-Referenzlauf...
an, sofern die Achse noch nicht Referenzpunkt gefah-
ren ist.
●
Um die Achse in einem einmaligen Vorgang an eine bestimmte Position zu verfahren, klicken Sie die
Schaltfläche
Achse positionieren..
an. Die Einstellbox für die "Zielposition" und die "Positionierart"
wird geöffnet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.1 auf Seite 2 - 4 beschrieben.
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.1 Achsfunktionen Software-Version 403.xx Ausgabe 12/97
2 - 12
HINWEIS

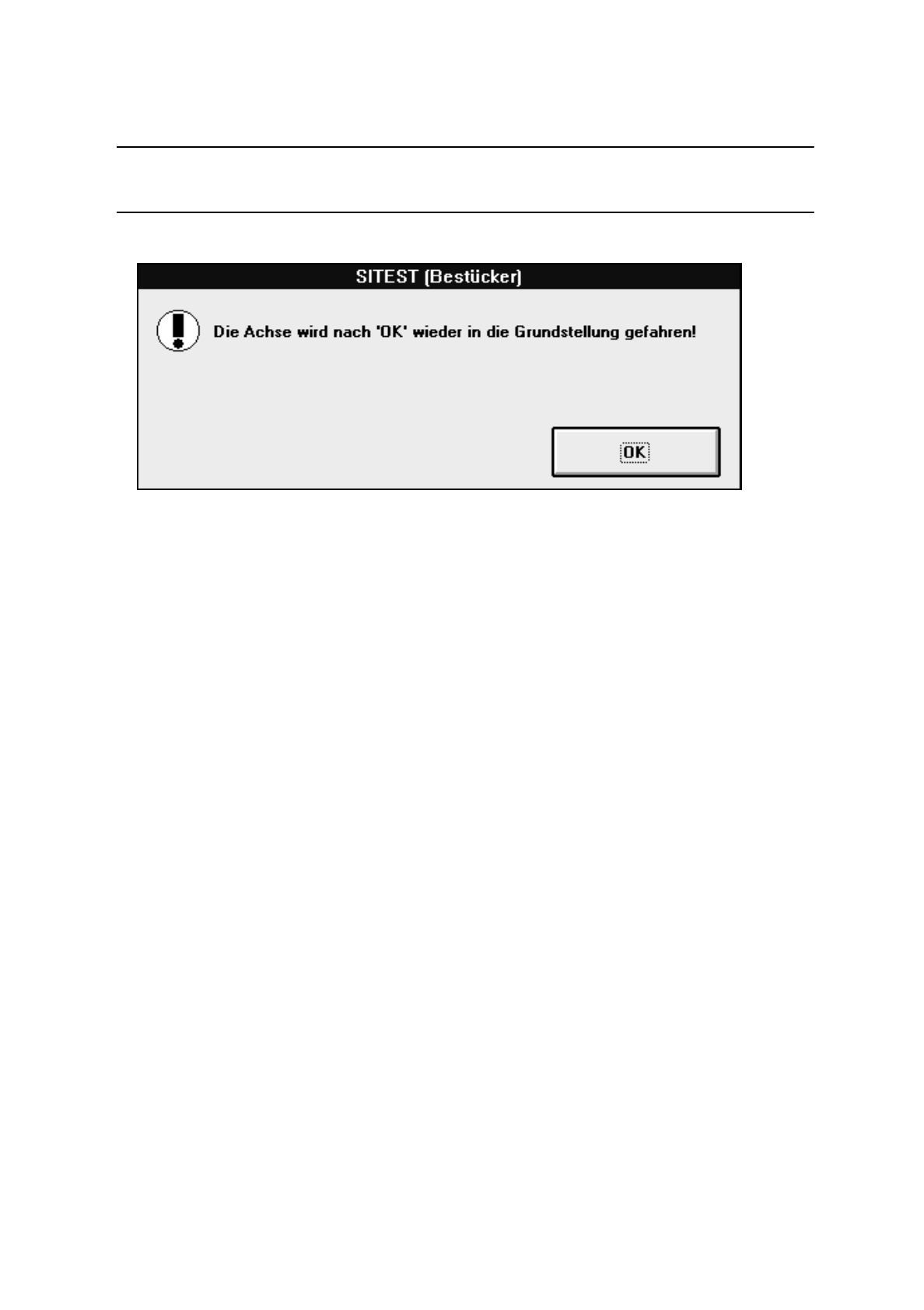

Wurde die Positionierung für die z-Achse gestartet, öffnet sich die nachfolgende Hinweisbox.
●
Klicken Sie
OK
an, um die z-Achse nach der Positionierung wieder in die Grundstellung zu fahren.
●
Wenn Sie die Werte für die Maschinenparameter "Nullpunktkorrektur", "maximale Position" und
"minimale Position" verändern wollen, klicken Sie die Schaltfläche
Positionen...
an.
Die Einstellbox wird geöffnet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.1 auf Seite 2 - 5 beschrieben.
●
Wählen Sie die Funktion
Achs-Referenzlauf...
an, um nach Abschluß der Änderungen einen Referenzlauf
mit der aktiven Achse durchzuführen.
●
Wenn die selektierte Achse im Dauerlauf positioniert werden soll, klicken Sie die Schaltfläche
Achs-
Dauerlauf...
an. Die Einstellbox für die Positionierdaten wird geöffnet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.1 auf Seite 2 - 5 beschrieben.
●
Für den Abgleich des Tachos auf die Endgeschwindigkeit klicken Sie die Schaltfläche
Tachoab-
gleich...
an. Der Dauerlauf für den Abgleich des Tachos wird gestartet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.1 auf Seite 2 - 6 beschrieben.
Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 403.xx Ausgabe 12/97 2.1 Achsfunktionen
2 - 13

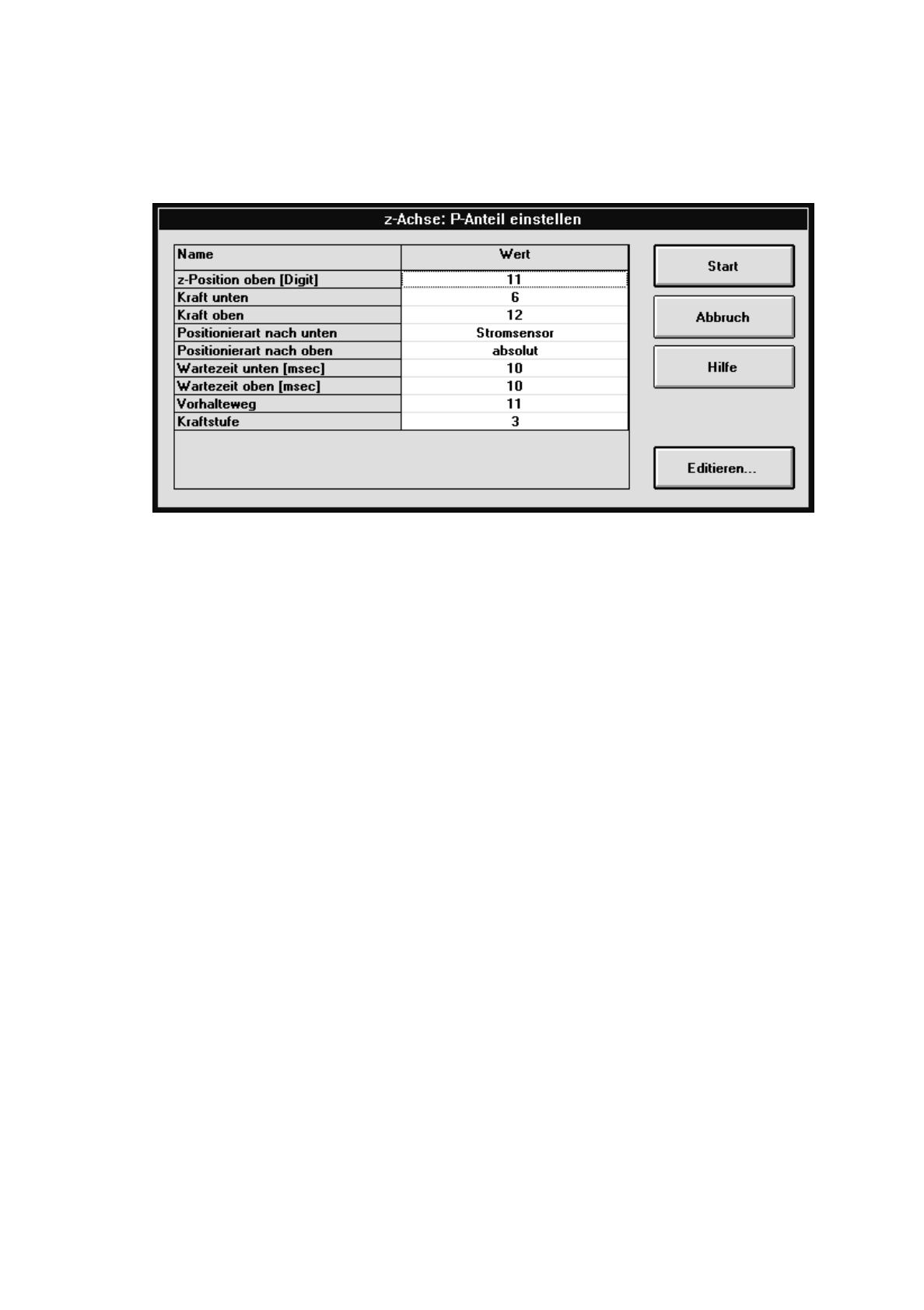

P-Anteil für z-Achse einstellen:
●
Klicken Sie die Schaltfläche
P-Anteil einstellen...
an. Die nachfolgende Einstellbox wird geöffnet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.2 auf Seite 2 - 9 beschrieben.
P-Anteil für d-Achse einstellen:
●
Klicken Sie die Schaltfläche
P-Anteil einstellen...
an. Die Einstellbox für die Parametergruppe wird
geöffnet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.1 auf Seite 2 - 6 beschrieben.
●
Soll die Kalibrierteilposition angefahren werden, klicken Sie Schaltfläche
Kalibrierteilposition
an
(siehe Abb. 2.1.3).
