3.3 LP-Kamera kalibrieren
●
Treffen Sie die Vorbereitungen wie in Abschn. 3.1 beschrieben.
●
Klicken Sie in der Ansicht "Portalfunktionen" (siehe Abb. 0.3.4) das Symbol an, um in die
Ansicht "Funktionen LP-Kamera" umzuschalten.
Abb. 3.3.1 Ansicht "Funktionen LP-Kamera"
Übersicht der Funktionen:
–
LP-Kamera teachen Aufruf der Funktionen zum Teachen
–
Kalibrierteilposition anfahren Anfahren der Markenposition (Kalibrierteil)
–
Kamera kalibrieren Kalibrieren der LP-Kamera
–
Kamerakoeffizient anzeigen Anzeige der ermittelten LP-Kamera-Werte
–
Falschfarbendarstellung Umschalten der Bildschirmanzeige auf Falschfarbendarstellung,
um das Resultat evtl. Beleuchtungsänderungen anzusehen
●
Klicken Sie Schaltfläche
Kamera kalibrieren
an.
Der Kalibriervorgang wird an der LP-Kamera des aktiven Portals durchgeführt.
3 Kalibrierfunktionen Bedienungsanleitung Testprogramm SITEST
3.3 LP-Kamera kalibrieren Software-Version 403.xx Ausgabe 12/97
3 - 8
HINWEIS
Die ermittelten Werte können nach Abschluß des Kalibriervorgangs mit der Funktion
Kamera-
koeffizient anzeigen...
dargestellt werden.
●
Klicken Sie auf das Symbol , um in die Grundansicht zurückzukehren.
Bedienungsanleitung Testprogramm SITEST 3 Kalibrierfunktionen
Software-Version 403.xx Ausgabe 12/97 3.4 RV-Kamera kalibrieren
3 - 9
3.4 RV-Kamera kalibrieren
●
Treffen Sie die Vorbereitungen wie in Abschn. 3.1 beschrieben.
●
Klicken Sie in der Grundansicht das Symbol bzw. bzw. an, um die Bildschirmanzeige
in die Ansicht "RV-Kopf" (siehe Abb. 0.3.5) des gewünschten RV-Kopfes umzuschalten.
●
Klicken Sie das Symbol an, um in die Ansicht "RV-Kopf / RV-Kamera" umzuschalten.

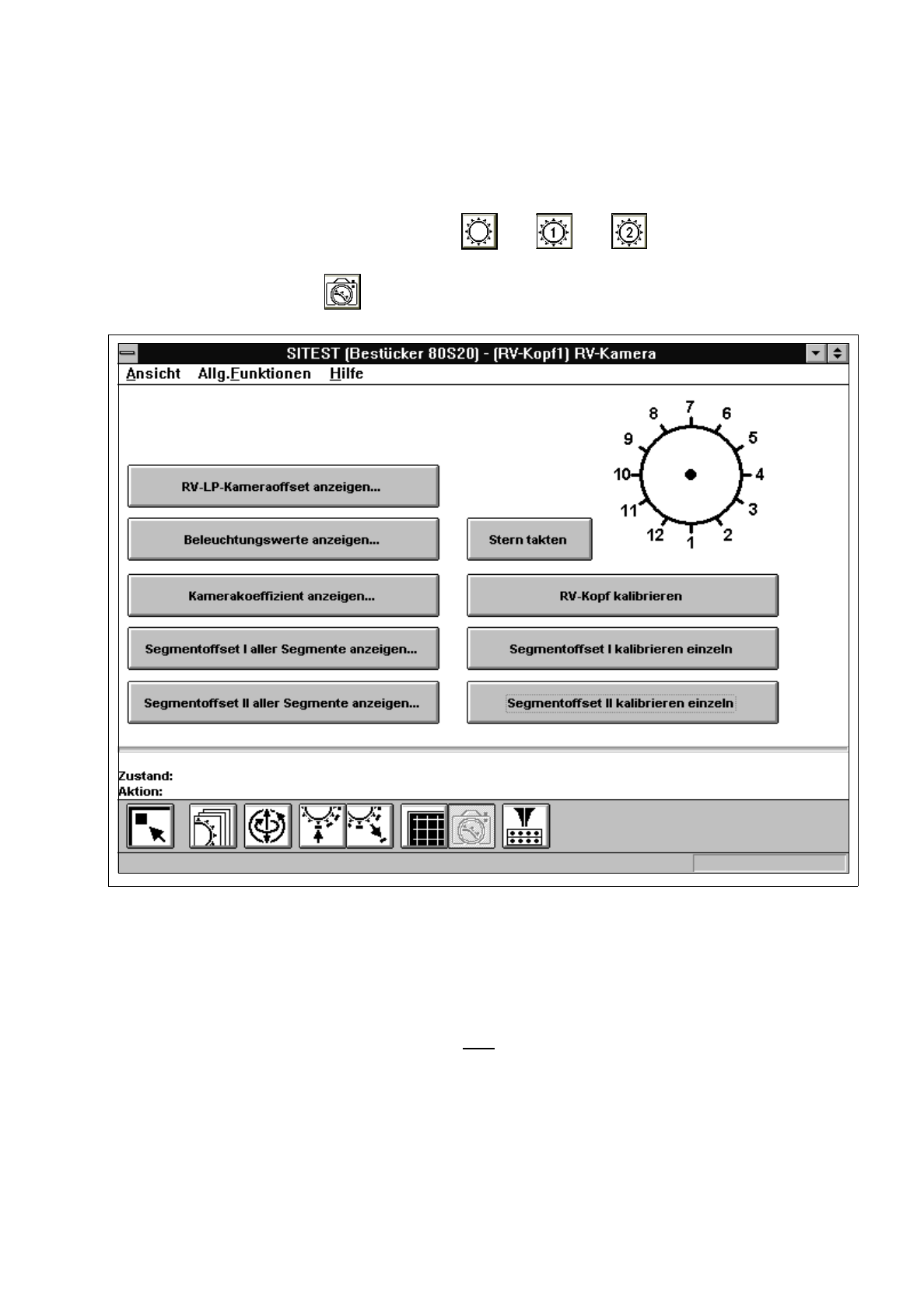

Abb. 3.4.1 Ansicht "RV-Kopf / RV-Kamera"
Übersicht der Funktionen:
–
RV-LP-Kameraoffset anzeigen... Anzeige der Offsetwerte RV-LP-Kamera
–
Beleuchtungswerte anzeigen... Anzeige der Beleuchtungswerte
(Eine Änderung der Beleuchtungswerte ist in der Regel
nicht
erforderlich. Eine unsachgemäße Änderung der Werte
verursacht falsche Kalibrierergebnisse).
–
Kamerakoeffizient anzeigen... Anzeige der ermittelten RV-Kamera-Werte
–
Segmentoffset
I
aller Segmente anzeigen... Anzeige der bei "Segmentoffset
I
" ermittelten x- und
y-Offset-Werte
–
Segmentoffset
II
aller Segmente anzeigen...Anzeige der bei "Segmentoffset
II
" ermittelten x- und
y-Offset-Werte
–
Stern takten Takten des Sterns
