Bedienungsanleitung Testprogramm SITEST 3 Kalibrierfunktionen Software-Version 40 3.xx Ausgabe 12/97 3.11 Koplanaritäts-Lasermodul kalibrieren (SIPLACE 80F 4) 3 - 25 3.11 Kopl anarit äts-Laserm odul ka libri eren (SIPLAC…
3 Kalibrierfunktionen Bedienungsanleitung Testprogramm SITEST
3.10 Flip-Chip-Kamera kalibrieren (SIPLACE 80F4) Software-Version 403.xx Ausgabe 12/97
3 - 24
●
Klicken Sie Schaltfläche
FC-Kamera kalibrieren
an.
Die Kalibrierung der Flip-Chip-Kamera wird durchgeführt.
●
Wenn Sie die ermittelten Werte nach Abschluß des Kalibriervorgangs ansehen wollen, klicken Sie die
Schaltfläche
Kamerakoeffizient anzeigen...
an.
●
Wenn Sie die Werte für die Kameraposition und Fokushöhe ansehen wollen, klicken Sie die Schalt-
fläche
Fokusposition anzeigen...
an.
HINWEIS
Die x- und y-Werte der aktuellen Kameraposition werden auch im Feld "FC-Kamera" angezeigt.
●
Klicken Sie auf das Symbol , um in die Grundansicht zurückzukehren.
Bedienungsanleitung Testprogramm SITEST 3 Kalibrierfunktionen
Software-Version 403.xx Ausgabe 12/97 3.11 Koplanaritäts-Lasermodul kalibrieren (SIPLACE 80F4)
3 - 25
3.11 Koplanaritäts-Lasermodul kalibrieren
(SIPLACE 80F
4
)
HINWEIS
Vor dem Kalibrieren des Koplanaritätsmoduls müssen alle in diesem Kapitel vorher beschriebenen Kalibrier-
vorgänge durchgeführt worden sein.
●
Treffen Sie die Vorbereitungen wie in Abschn. 3.1 beschrieben. Legen Sie aber anstatt des "normalen"
Kalibrierteils das Koplan-Kalibrierteil in die "Kalibrierteiltasche" (siehe Abb. 3.12.1).
●
Klicken Sie in der Ansicht "IC-Kopf" (siehe Abb. 0.3.6) das Symbol an, um in die Ansicht
"Funktionen Koplanaritätsmodul" umzuschalten.

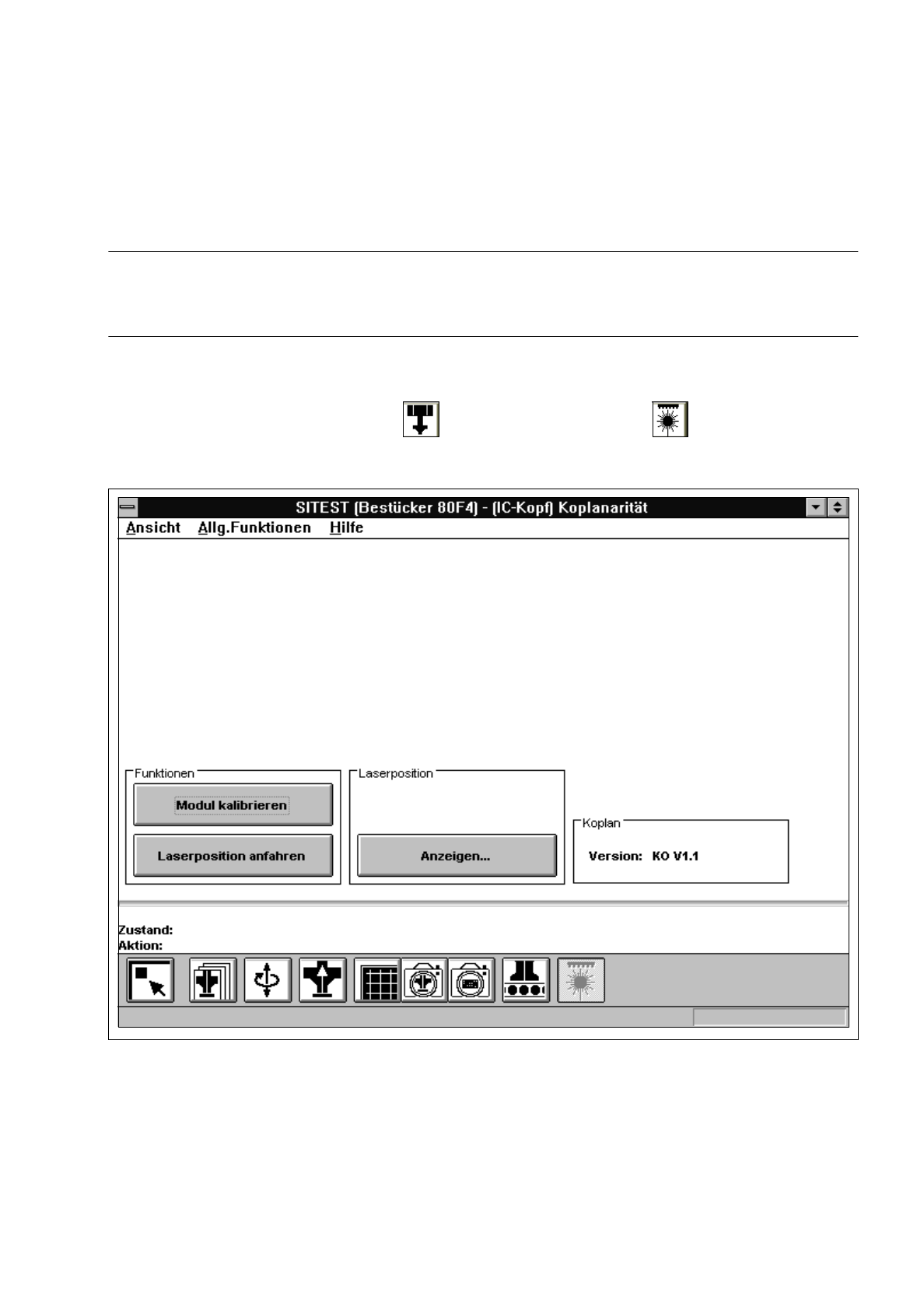

Abb. 3.11.1 Ansicht "Funktionen Koplanaritätsmodul"
Übersicht der Funktionen:
–
Modul kalibrieren Kalibrieren der Koplanaritätsmoduls
–
Laserposition anfahren Anfahren des Lasers mit der LP-Kamera zur Überprüfung der Laserposition
–
Anzeigen... Anzeige der ermittelten Laserposition und Fokushöhe
3 Kalibrierfunktionen Bedienungsanleitung Testprogramm SITEST
3.11 Koplanaritäts-Lasermodul kalibrieren (SIPLACE 80F4) Software-Version 403.xx Ausgabe 12/97
3 - 26
●
Klicken Sie die Schaltfläche
Modul kalibrieren
an.
Die Focushöhe wird gemessen und die x- und y-Position des Lasers ermittelt.
●
Wenn Sie die Werte für die ermittelte Laserposition und Fokushöhe ansehen wollen, klicken Sie die
Schaltfläche
Anzeigen...
an.
HINWEIS
Im Feld "Koplan" wird die Versionsnummer des Lasermoduls angezeigt.
●
Klicken Sie auf das Symbol , um in die Grundansicht zurückzukehren.
