2.7 Funktionen des Wafflepack-Wechslers
●
Wenn Sie die Funktionen des Wafflepack-Wechslers testen wollen, klicken Sie in der Grundansicht
das Symbol an, um auf die Ansicht "Wafflepack-Wechsler" umzuschalten (siehe Abb. 0.3.10), und
danach (falls erforderlich) das Symbol , um in die Ansicht "Funktionen Wafflepack-Wechsler"
umzuschalten.
Abb. 2.7.1 Ansicht "Funktionen Wafflepack-Wechsler"
Folgende Funktionen stehen in dieser Ansicht zur Verfügung:
–
Nachfüllposition anfahren Lift des WPW in die Nachfüllposition fahren
–
Nachfüllen beenden Flächenmagazine ausrichten
–
Belegung anzeigen... Belegung der Ebenen anzeigen
–
WPW Referenzlauf Hub- und Zuführachse in Referenz fahren
–
Transportstellung WPW-Lift (für den Transport des WPW) in Sicherheits-
stellung fahren
–
Magazinträger wechseln... Wechseln des Magazinträgers in der ausgewählten Ebene
–
Geschwindigkeit Prozentualen Anteil der Beschleunigung von der max.
Beschleunigung für alle Ebenen und der Hubachse anzeigen
–
Dauerlauf... Dauerlauf für ausgewählte Ebenen starten
...
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.7 Funktionen des Wafflepack-Wechslers Software-Version 403.xx Ausgabe 12/97
2 - 34
●
Klicken Sie die Schaltfläche
WPW Referenzlauf
an, um die Achsen des WPW in Referenz zu fahren.
●
Klicken Sie die Schaltfläche
Nachfüllposition anfahren
an, wenn Sie den Lift des WPW so
positionieren wollen, daß alle Flächenmagazine bequem entnommen oder eingelegt werden können.
●
Um das Nachfüllen abzuschließen, klicken Sie die Schaltfläche
Nachfüllposition beenden
an.
Bei diesem Vorgang werden die vorhandenen Flächenmagazine ausgerichtet.
●
Klicken Sie die Schaltfläche
Belegung anzeigen...
an, um die Belegung des WPW zu überprüfen und
anzuzeigen.

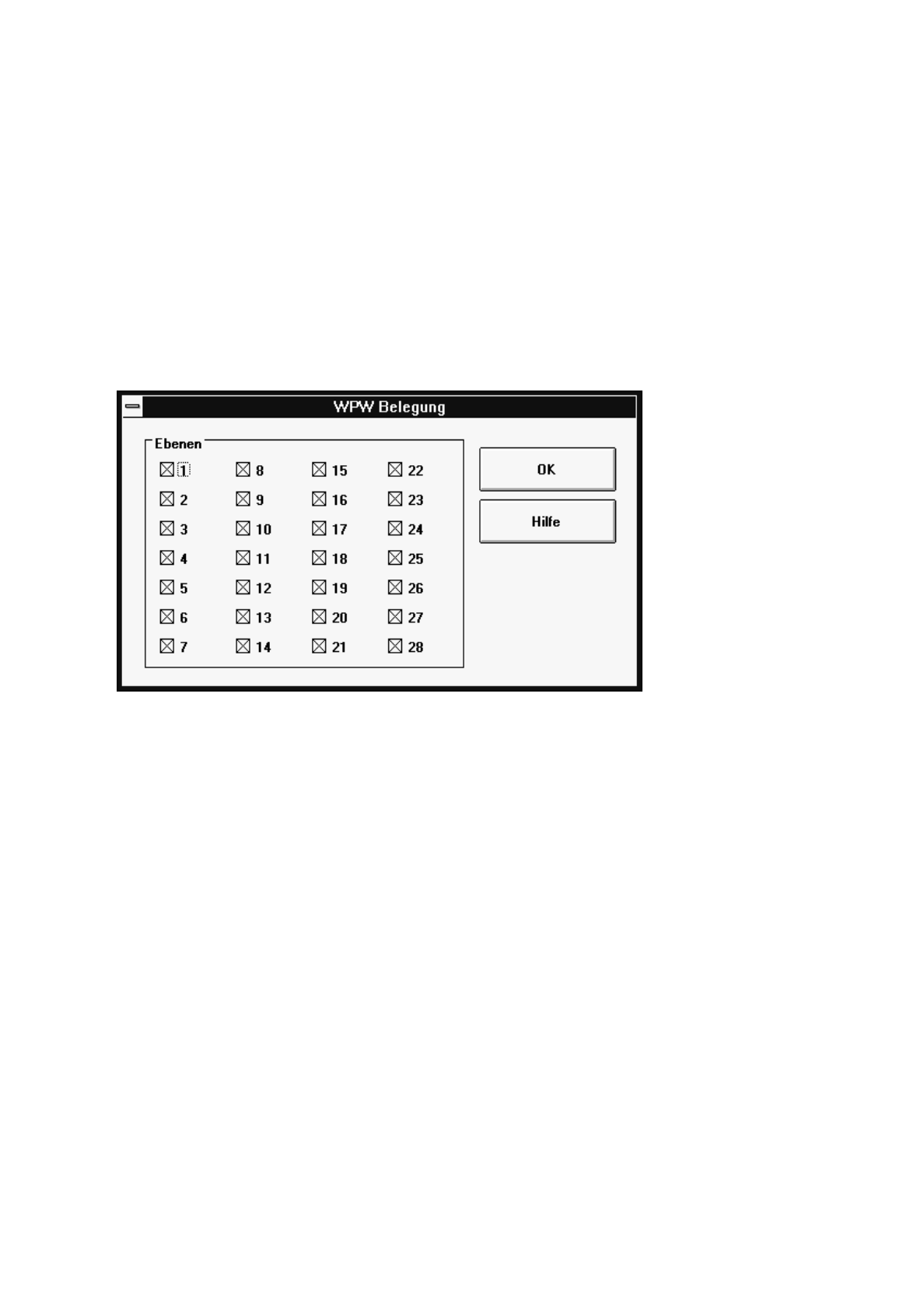

Die Belegung aller 28 Ebenen wird dargestellt, siehe nachfolgende Dialogbox.
Eine belegte Ebene ist durch ein Kreuz in dem Kästchen neben ihrer Nummer gekennzeichnet.
●
Wenn der WPW transportiert werden soll, klicken Sie die Schaltfläche
Transportstellung
an.
Der Lift wird in eine definierte Sicherheitsstellung gefahren.
●
Um die Wechselzeit für einen Magazinträger in einer bestimmten Ebene zu testen, klicken Sie die
Schaltfläche
Magazinträger wechseln...
an. Die Einstellbox zur Vorgabe der Ebene und der Wech-
selgeschwindigkeit wird geöffnet.
●
Editieren Sie die gewünschte Ebene und stellen Sie ggf. die Geschwindigkeit um (langsam -> ja/nein).
●
Klicken Sie die Schaltfläche
Start
in der Einstellbox an. Der Magazinträger in der gewählten Ebene
wird gewechselt. Die Wechselzeit wird in einer Dialogbox angezeigt.
●
Bestätigen Sie die Dialogbox mit
OK
.
●
Um den prozentualen Anteil der Beschleunigung von der max. Beschleunigung für jede Ebene und
die Hubachse anzuzeigen und ggf. zu editieren, klicken Sie die Schaltfläche
Geschwindigkeit...
an.
Die Prozentwerte werden für jede Ebene und einmal für die Hubachse angezeigt.
●
Wenn ein Dauerlauf mit der Zuführ- und Hubachse durchgeführt werden soll, klicken Sie die Schaltflä-
che
Dauerlauf...
an. Die Einstellbox mit der Ebenenbelegung wird angezeigt.
●
Klicken Sie in der Einstellbox die Schaltfläche
Belegung abfragen
an, um die Anzeige zu aktualisieren.
●
Wenn bestimmte Ebenen vom Dauerlauf ausgeschlossen werden sollen, klicken Sie die Kontrollkäst-
chen neben den Nummern der entsprechenden Ebenen an, um sie zu deaktivieren.
Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 403.xx Ausgabe 12/97 2.7 Funktionen des Wafflepack-Wechslers
2 - 35
●
Klicken Sie in der Einstellbox die Schaltfläche
OK
an. Der Dauerlauf wird gestartet und eine Dialogbox
mit der Anzeige des Startzeitpunktes wird geöffnet.
●
Klicken Sie in der in der Dialogbox die Schaltfläche
Abbrechen
an, um den Dauerlauf zu beenden.
Der Endezeitpunkt des Dauerlaufs wird in der Dialogbox angezeigt. Die Bezeichnung der Schaltfläche
"Abbrechen" verändert sich in "OK".
●
Schließen Sie die Dialogbox mit
OK
.
