Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine Software-Version 40 3.xx Ausgabe 12/97 2.4 Kopf-Dauerlauf 2 - 25 2.4 Kopf-Daue rlauf Diese F unktion dient zur Durchfü hrung ei nes komp l…
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.3 Funktionen des Flußmittel-Dispensers (SIPLACE 80F4) Software-Version 403.xx Ausgabe 12/97
2 - 24
●
Klicken Sie die Schaltfläche
Spülen
an, wenn der Spülvorgang für die Flußmittelspritze gestartet
werden soll.
Der Kolben der Flußmittelspritze wird gefüllt. Anschließend fährt der Flußmittel-Dispenser über die
Spülposition und der Kolben wird in den Spülbehälter entleert.
●
Zum Auftragen des Flußmittels klicken Sie die Schaltfläche
Dosieren
an.

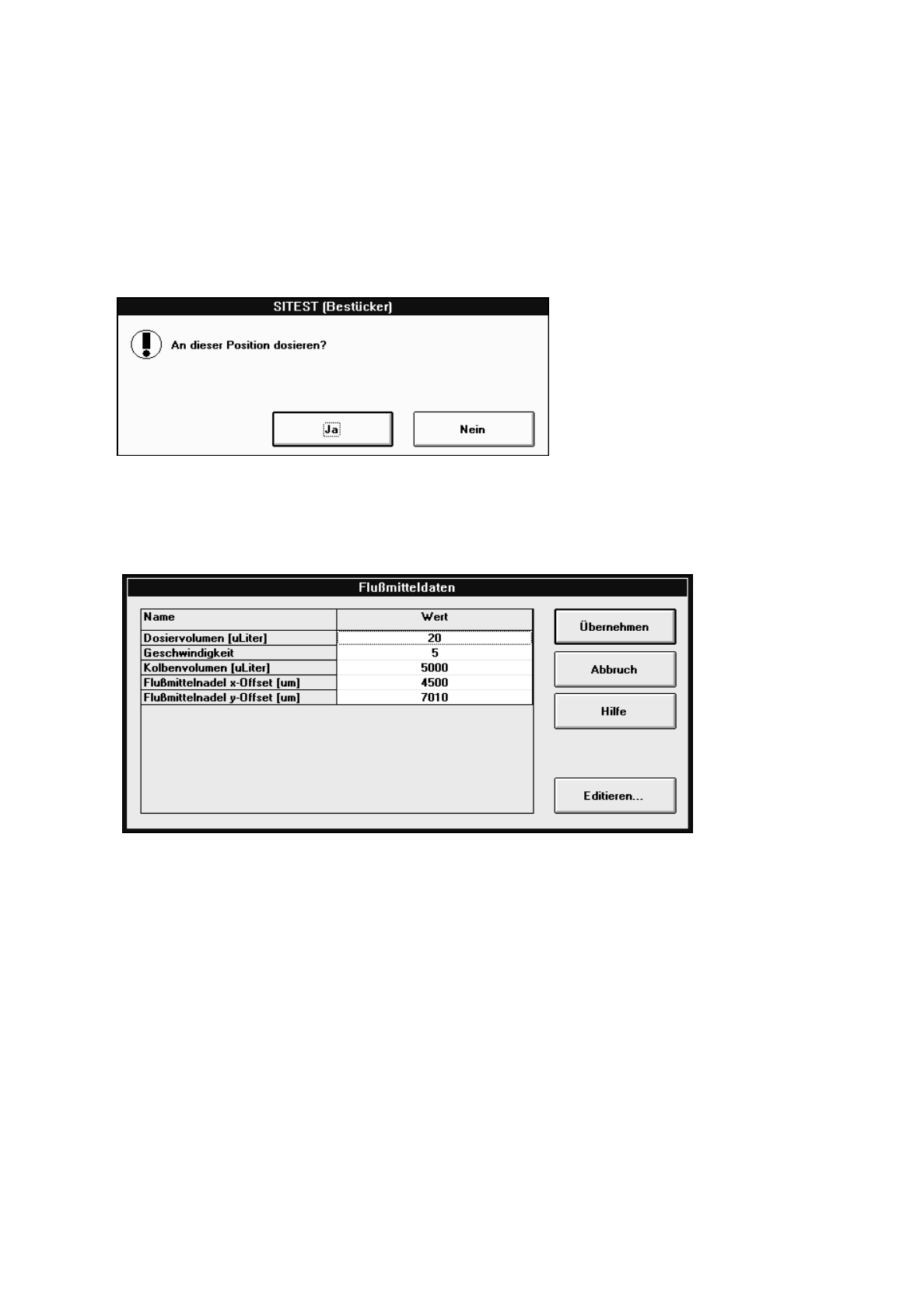

Die nachfolgende Dialogbox wird geöffnet.
●
Klicken Sie die Schaltfläche
Ja
an, wenn an der aktuellen Position Flußmittel aufgetragen werden soll.
●
Klicken Sie die Schaltfläche
Flußmitteldaten
an, wenn Sie die Daten anzeigen und ggf. editieren
wollen. Die nachfolgende Einstellbox wird geöffnet.
Folgende Daten werden angezeigt und können bei Bedarf geändert werden:
–
Dosiervolumen [
µ
Liter] Dosiermenge
–
Geschwindigkeit Ausflußgeschwindigkeit des Flußmittels
(möglich ist ein Wert von 1 bis 10)
–
Kolbenvolumen [
µ
Liter] Inhalt (Aufnahmevolumen) der verwendeten Flußmittel-
spritze
–
Flußmittelnadel x-Offset [
µ
m] Abstand der Flußmittelnadel zur RV-Kamera in x-Richtung
–
Flußmittelnadel y-Offset [
µ
m] Abstand der Flußmittelnadel zur RV-Kamera in y-Richtung
●
Wählen Sie die Zeile mit dem zu ändernden Wert mit Doppelklick aus.
Die Eingabebox wird geöffnet.
●
Geben Sie den Wert ein, und bestätigen Sie die Eingabe mit
Übernehmen
.
●
Wenn Sie alle gewünschten Änderungen vorgenommen haben, klicken Sie in der Einstellbox die
Schaltfläche
Übernehmen
an.
Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 403.xx Ausgabe 12/97 2.4 Kopf-Dauerlauf
2 - 25
2.4 Kopf-Dauerlauf
Diese Funktion dient zur Durchführung eines kompletten Kopftestes.
HINWEIS
Vor dem Start des Dauerlaufs muß ein Kopfreferenzlauf mit dem entsprechenden RV-Kopf durchgeführt
worden sein und das Portal muß so stehen, daß die Pinole beim Absenken der z-Achse z.B. auf die Trans-
portoberkante oder auf eine Leiterplatte im Mittenband auftrifft.
●
Wenn Sie Kopfkomponenten bzw. Optionen für den Dauerlauf aktivieren oder deaktivieren wollen,
klicken Sie die Schaltfläche Dauerlaufoptionen wählen an. Die Einstellbox "Kopfdauerlauf" wird
geöffnet.
●
Klicken Sie die Zeile mit der gewünschten Komponente bzw. Option an und danach die Schaltfläche
Editieren... (oder wählen Sie die Komponente bzw. Option gleich mit Doppelklick aus).
Die nachfolgende Dialogbox wird geöffnet.
●
Wählen Sie die gewünschte Option durch Anklicken aus.
●
Klicken Sie jeweils die Schaltfläche Übernehmen in der Dialogbox und in der Einstellbox an.
●
Klicken Sie die Schaltfläche Kopf-Dauerlauf an.
Der Dauerlauf wird gestartet und eine Dialogbox mit der Anzeige des Startzeitpunktes wird geöffnet.
●
Klicken Sie in der in der Dialogbox die Schaltfläche Abbrechen an, um den Dauerlauf zu beenden.
Der Endezeitpunkt des Dauerlaufs wird in der Dialogbox angezeigt. Die Bezeichnung der Schaltfläche
"Abbrechen" verändert sich in "OK".
●
Schließen Sie die Dialogbox mit OK.
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.4 Kopf-Dauerlauf Software-Version 403.xx Ausgabe 12/97
2 - 26
