0 Einführung in die Bedienoberfläche des T estprogramm s Bedienungsanleitung Testprogramm SITEST 0.1 Starten/Beenden des Testprogra mms Software-Version 40 3.xx Ausgabe 12/9 7 0 - 4 ● Klicken Sie die Scha ltfl äche Ja in…
Bedienungsanleitung Testprogramm SITEST 0 Einführung in die Bedienoberfläche des Testprogramms
Software-Version 403.xx Ausgabe 12/97 0.1 Starten/Beenden des Testprogramms
0 - 3
0.1 Starten/Beenden des Testprogramms
0.1.1 Starten
●
Klicken Sie in der Bedienoberfläche für die Station das Symbol an (siehe Betriebsanleitung
SIPLACE 80S-20/F
4
). Das Testprogramm wird gestartet.
Nach kurzer Zeit erscheint am Bildschirm die Bedienoberfläche des Testprogramms in der Grund-
ansicht (siehe Abschn. 0.2, Abbildung 0.2.1 und 0.2.2).
●
Stellen Sie die gewünschte Sprache ein (Vorgehensweise siehe Kap. 1, Abschn. 1.1).
0.1.2 Beenden
Das Testprogramm kann auf drei unterschiedliche Arten korrekt beendet werden, entweder
–
in der Grundansicht über das Menü Betrieb mit dem Menübefehl Exit (siehe Abschn. 0.2.1.1),
–
mit Hilfe der Tastenkombination
A
LT
+
F4
–
oder auf die nachfolgend beschriebene Weise.
HINWEIS
Nur mit Hilfe der Tastenkombination
A
LT
+
F4
kann das Testprogramm von jeder Ansicht aus beendet
werden.
●
Klicken Sie in der Grundansicht das Symbol an.
HINWEIS
Wurden neu ermittelte oder geänderte Maschinendaten noch nicht gespeichert, werden Sie vor dem
Beenden in entsprechenden Hinweisboxen zum Speichern der Daten aufgefordert (siehe nachfolgen-
den Beispiele).
0 Einführung in die Bedienoberfläche des Testprogramms Bedienungsanleitung Testprogramm SITEST
0.1 Starten/Beenden des Testprogramms Software-Version 403.xx Ausgabe 12/97
0 - 4
●
Klicken Sie die Schaltfläche
Ja
in der Dialogbox an, wenn die Daten beim Beenden des Testprogramms
gespeichert werden sollen, oder
Nein
, wenn die Daten nicht gespeichert werden sollen.
Folgende Dialogbox geöffnet.
●
Klicken Sie die Schaltfläche
Ja
an. Das Testprogramm wird beendet.
Bedienungsanleitung Testprogramm SITEST 0 Einführung in die Bedienoberfläche des Testprogramms
Software-Version 403.xx Ausgabe 12/97 0.2 Komponenten der Bedienoberfläche
0 - 5
0.2 Komponenten der Bedienoberfläche
Nach dem Starten des Testprogramms SITEST wird die Bedienoberfläche in der Grundansicht dargestellt
(siehe Abb. 0.2.1 und 0.2.2). Von dieser Ansicht kann der Bediener die Grundfunktionen des Programms
steuern. Er kann aus jeder anderen Ansicht (siehe Abschnitte 0.3.2 bis 0.3.10) in die Grundansicht zurück-
kehren.

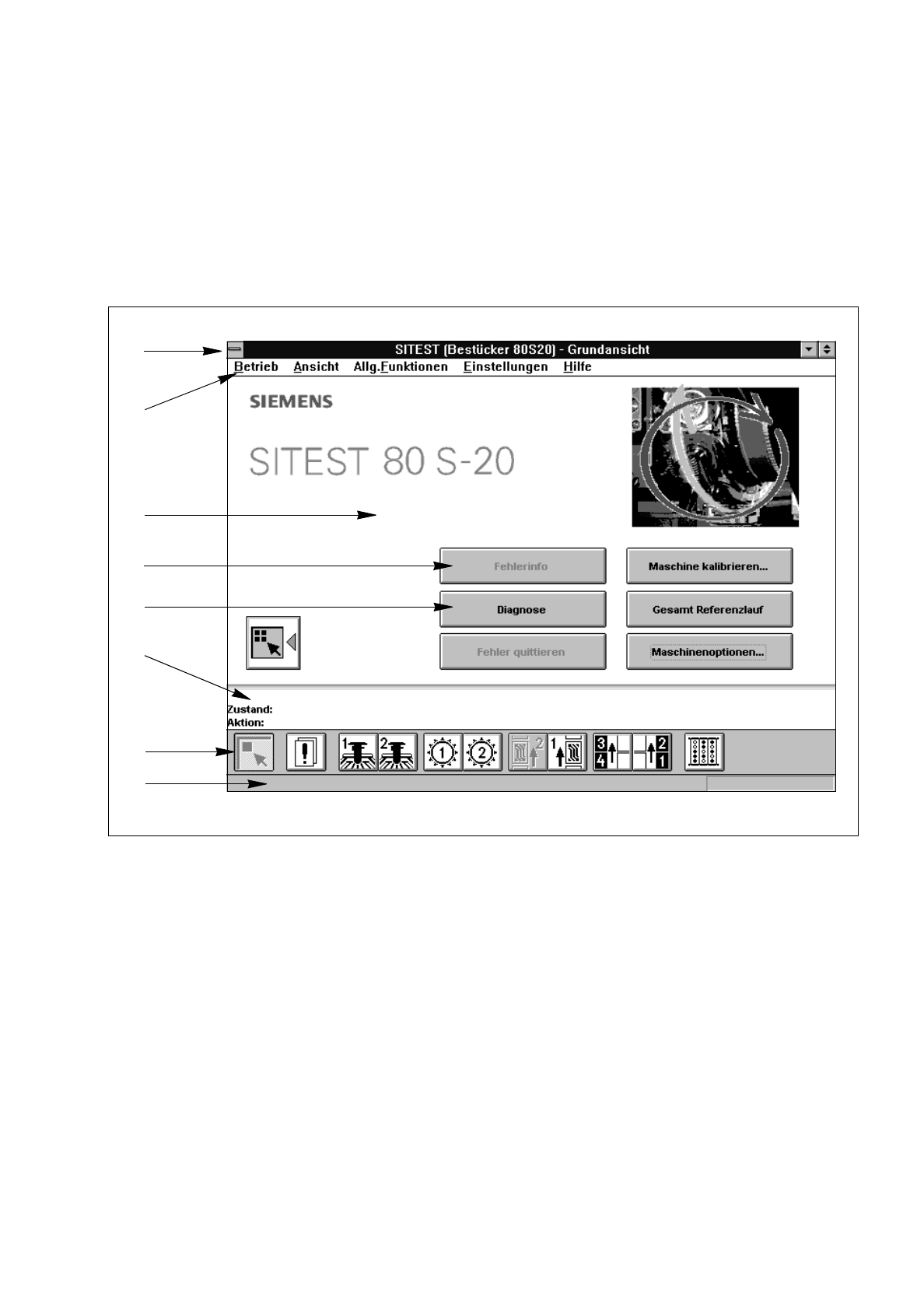

Abb. 0.2.1 "Grundansicht", Maschinentyp 80S-20
Legende zu Abb. 0.2.1
➀
Titelleiste
➁
Menüleiste
➂
Arbeitsbereich
➃
inaktive Schaltfläche
➄
aktive Schaltfläche
➅
Statusleiste
➆
Symbolleiste
➇
Infoleiste
➀
➁
➂
➃
➄
➅
➆
➇
