Bedienungsanleitung Testprogramm S ITEST 1 Allgemeine Funktionen Software-Version 40 3.xx Ausgabe 12/97 1.10 Fehler anzeigen 1 - 25 1.10 Fehler anz eig en ● Klicken Sie in de r Gr unda nsic ht das Sy mbol an, um auf die …
1 Allgemeine Funktionen Bedienungsanleitung Testprogramm SITEST
1.9 Funktionen Ein/Ausgänge Software-Version 403.xx Ausgabe 12/97
1 - 24
HINWEIS
Vor der Durchführung der Dauerlauf-Funktion ist noch die Eingabe einer Wartezeit erforderlich.
●
Klicken Sie die Schaltfläche
Dauerlauf
an.
Die Dialogbox zur Eingabe der Wartezeit wird geöffnet.
●
Geben Sie die gewünschte Wartezeit ein, und starten Sie den Dauerlauf durch Anklicken der Schalt-
fläche
Start
.
●
Beenden Sie den Dauerlauf durch Anklicken der Schaltfläche
Abbrechen
in der Dialogbox "Dauerlauf".
Bedienungsanleitung Testprogramm SITEST 1 Allgemeine Funktionen
Software-Version 403.xx Ausgabe 12/97 1.10 Fehler anzeigen
1 - 25
1.10 Fehler anzeigen
●
Klicken Sie in der Grundansicht das Symbol an, um auf die Ansicht "Fehler" umzuschalten
(siehe Abb. 0.3.3).
●
Klicken Sie z.B. das Symbol an, um die Liste der aufgetretenen Maschinenfehler zu erhalten.

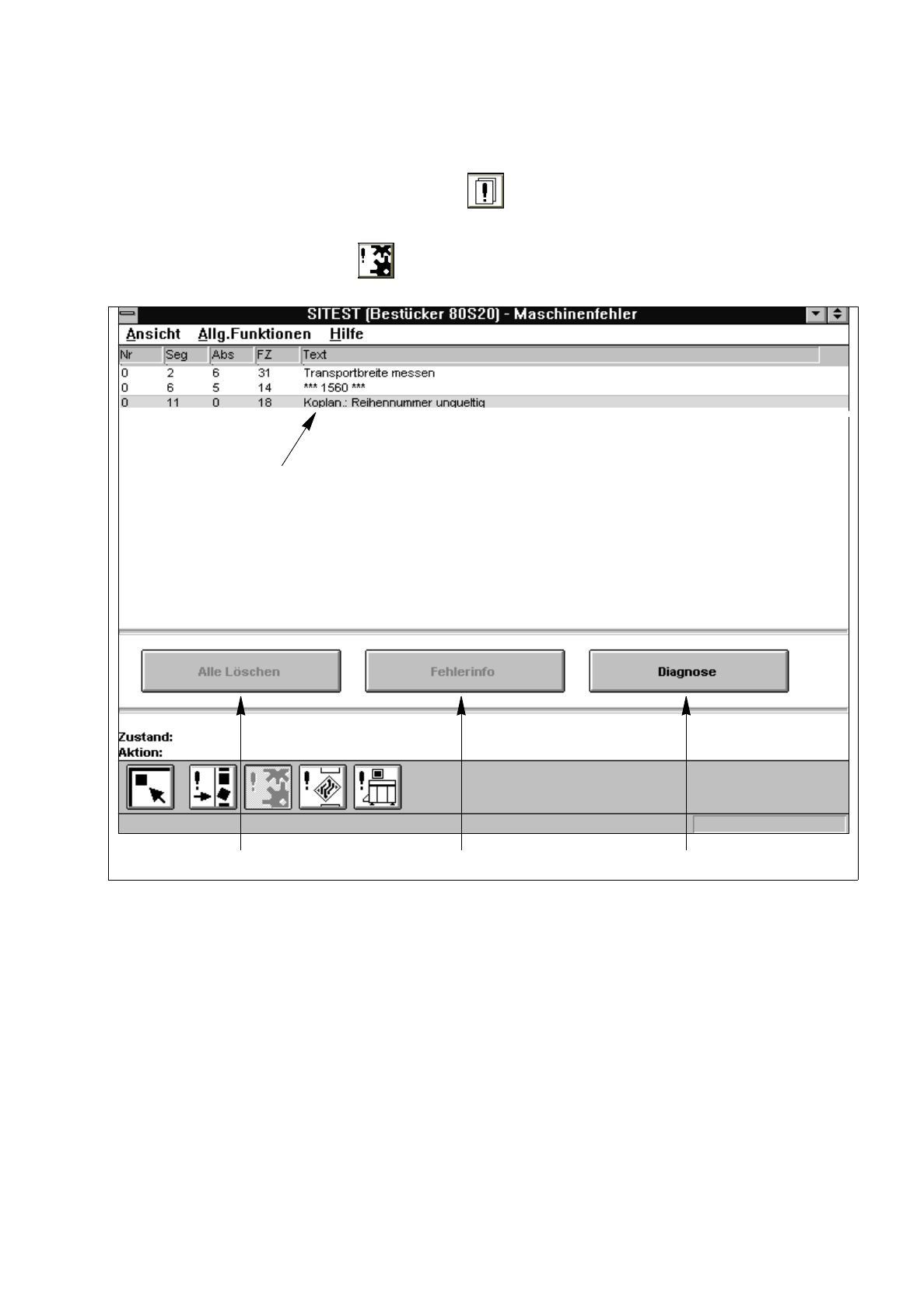

Abb. 1.10.1 Ansicht "Maschinenfehler"
Legende zu Abb. 1.10.1
➀
Löscht alle Fehlermeldungen aus der aktuell angezeigten Fehleransicht
➁
Startet das Hilfesystem mit Infos zur Ursache und Behebung des aktuell ausgewählten Fehlers
➂
Startet das System zur Diagnose des aktuell ausgewählten Fehlers
➃
ausgewählter Fehler
●
Wählen Sie einen Fehler durch Anklicken der entsprechenden Zeile aus.
●
Klicken Sie z.B. die Schaltfläche Fehlerinfo an.
Die Bedienoberfläche des Informations- und Hilfesystems SIPLACE wird geöffnet.
Im Hilfefenster wird die Fehlerbeschreibung und -behebung zum ausgewählten Fehler angezeigt.
●
Die weitere Vorgehensweise im Informations- und Hilfesystem entnehmen Sie bitte Kap. 19 der
Betriebsanleitung SIPLACE 80S-20/F
4
.
➀
➁➂
➃
1 Allgemeine Funktionen Bedienungsanleitung Testprogramm SITEST
1.10 Fehler anzeigen Software-Version 403.xx Ausgabe 12/97
1 - 26
