EJM9DC-MB-04E-01NPM-WX/WXS
1
4-5-6
3
2
9
7
2
8
工程师手册
4-5
吸嘴(选购件)和吸嘴交换器(选购件)
的清扫 4
●对4吸嘴贴装头进行说明。
使用工具: 棉纱布、气枪 所需时间:4吸嘴贴装头: 20 分钟、3吸嘴贴装头V2: 15分钟
●吸嘴部或吸嘴反射板如果有破损，请更换新的吸嘴。
吸嘴的拆卸、安装方法 (→『操作手册』P.7-2)
■清扫贴装头上的吸嘴
■清扫吸嘴交换器内收纳的吸嘴
卸下吸嘴
(→『操作手册』
P.7-2)
●至顺序

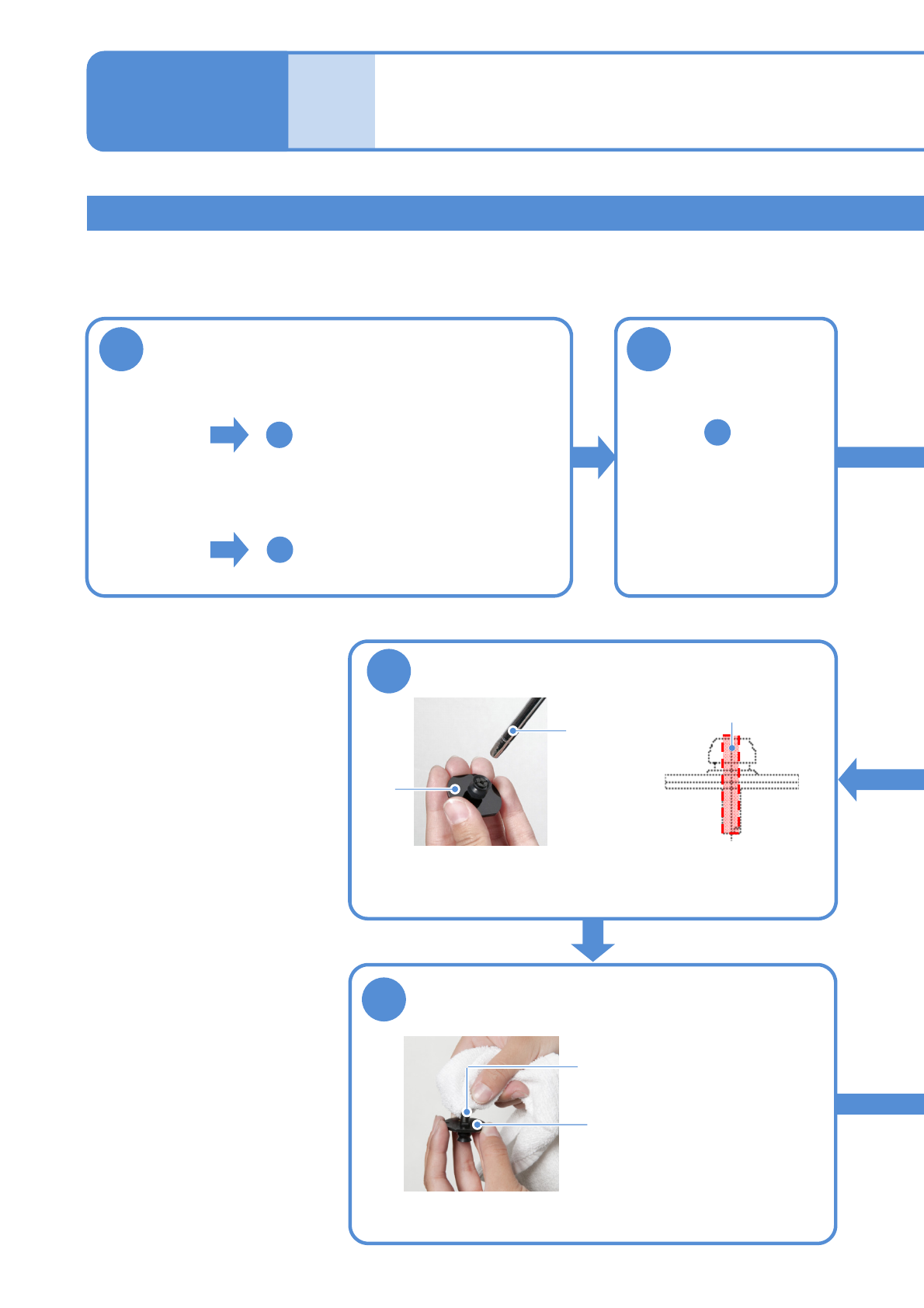

去除吸嘴的空气路径上的灰尘
吸嘴的空气路径
●对吸嘴尖端向里吹气。这时，请注意勿让气枪碰到
吸嘴尖端。
(吸嘴尖端可能破损或者变形)
气枪
吸嘴
使用棉纱布擦拭吸嘴锥形面和吸嘴凸缘上面
吸嘴锥形面
吸嘴凸缘上面
●确认2D代码上没有灰尘和破损。
4吸嘴贴装头、3吸嘴贴装头V2时 1
EJM9DC-MB-04E-01NPM-WX/WXS
4-5-7
3 4
11
12
6
5
7
10
OFF SERVO ON
(→『操作手册』P.3-3-2)
(→『操作手册』P.3-3-1)
确认轴停止后把
伺服置于OFF
卸下吸嘴交换器
从吸嘴交换器上卸
下吸嘴
吸嘴
确认吸嘴尖端的磨损、变形
●吸嘴尖端如下图状态时，请更换吸嘴。
吸嘴尖端的变形
吸嘴尖端的磨损
顺序
使用棉纱布擦拭反射板
●请勿使用任何溶剂。
(是造成吸嘴反射板的变色、变形、接合不良的原因)
注意
使用棉纱布擦拭
吸嘴尖端部
吸嘴尖端部
吸嘴反射板
棉纱布
EJM9DC-MB-04E-01NPM-WX/WXS
OFF SERVO ON
4-5-8
12
18
17
16
工程师手册
4-5
吸嘴(选购件)和吸嘴交换器(选购件)
的清扫 5
●安装方法
(→『操作手册』P.3-3-1)
清扫销清扫吸嘴内部
●从吸嘴上侧 (柄侧)，把吸嘴清扫销插入，排出吸嘴内部堆积的灰尘。
吸嘴清扫销
柄
安装吸嘴交换器
吸嘴交换器
4吸嘴贴装头、3吸嘴贴装头V2时 2
